Grundfos IO 111 User Manual

Deutsch (DE)
57
3
PE Erde Erde
Versorgungsspannung zum IO 111
-
Masseverbindung
für Versorgungs-
spannung
0 VDC
24 VAC ± 10 %
+
Plus für Versor-
gungsspannung
24 VAC ± 10 %
24 VDC ± 10 %
5
A RS485 A Buseingang
RS485-Kommunikationsverbindung
(9600 baud)
Y
RS485-Massever-
bindung
0 V
B RS485 B Buseingang
9
I1 Erde Erde
Der Isolationswiderstand zwischen Sta-
torwicklung und Erde wird gemessen.
Das Messergebnis ist nur korrekt, wenn
der Motor ausgeschaltet ist.
Messspannung: 10 VDC.
I2
Nicht angeschlos-
sen
-
I3
Klemme für Mes-
sung des Statoriso-
lationswiderstan-
des
CAT II 600 V
10
P1
Klemme für Senso-
ren in der Pumpe
Sensoreingang
Thermoschalter oder PTC-Sensor ent-
sprechend DIN 44081 und DIN 44082.
Die Klemmen P1 bis P5 werden für den
Anschluss von in der Pumpe eingebau-
ten Sensoren verwendet. Alle span-
nungsführenden Sensoren müssen
gemäß EN 61010-1 zweifach isoliert
sein.
P2
Klemme für Versor-
gungsspannung zu
Sensoren in der
Pumpe
15 V
P3
Klemme für Senso-
ren in der Pumpe
Sensoreingang
P4
Klemme für Versor-
gungsspannung
zu Sensoren in der
Pumpe
15 V
P5
Klemme für Senso-
ren in der Pumpe
Sensoreingang

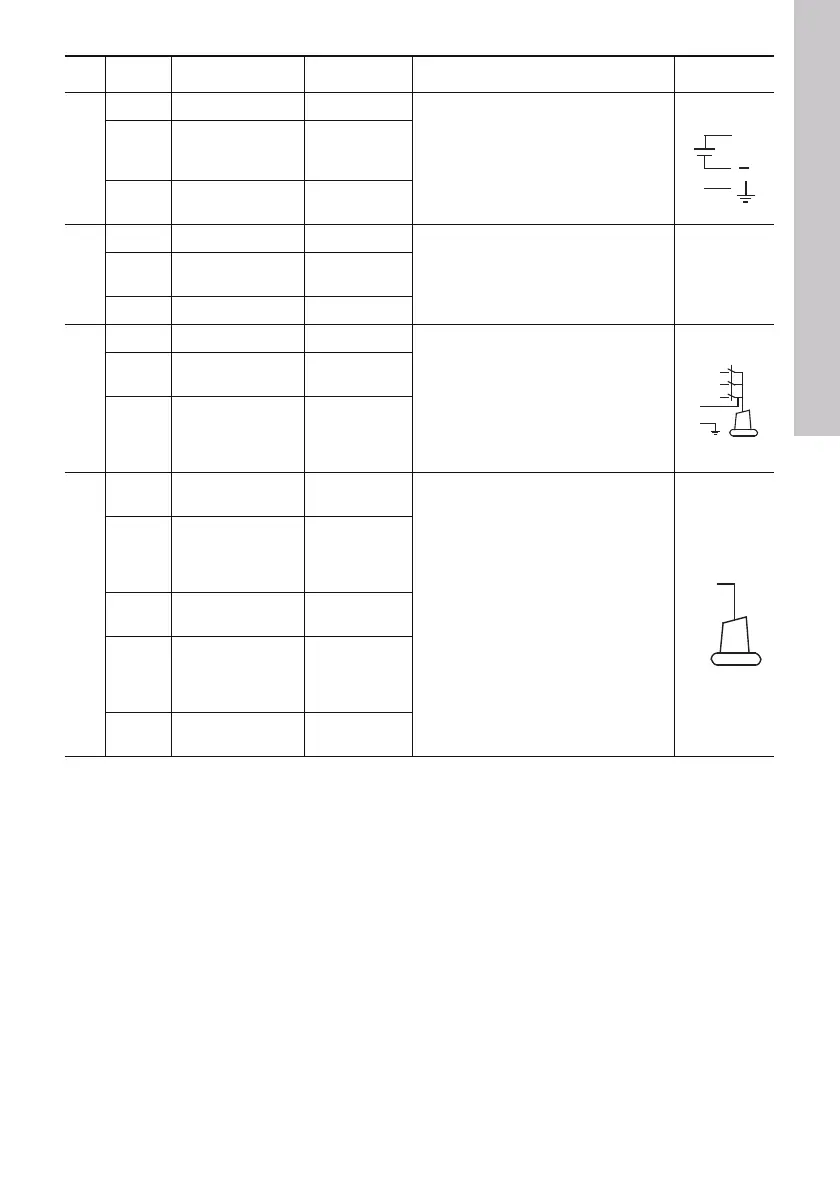

Pos. Klemme Beschreibung Daten Funktion Schaltbild
+
A
Y
B
L1
L2
L3
I3
I1
P1..P5
Grundfos.bk Page 57 Tuesday, January 25, 2011 12:56 PM
