Grundfos IO 111 User Manual

Deutsch (DE)
58
* Siehe Anhang Connection example DIGI-OUT IO111.
16*
D1
Klemme für Alarm
bei zu hoher
Statortemperatur
Digitalausgang
24 VDC
min. 10 kΩ
Alarm bei zu hoher Temperatur in den
Statorwicklungen. Der Ausgang ist bei
normalem Betrieb geschlossen.
Wird ein Alarm ausgelöst, wird die Ver-
bindung zwischen D1 und D2 unterbro-
chen.
D2
Masseverbindung
für Alarm bei zu
hoher Statortempe-
ratur
0 V
D3
Klemme für Alarm
bei Feuchtigkeit im
Motor
Digitalausgang
24 VDC
min. 10 kΩ
Alarm bei Feuchtigkeit im Motorteil der
Pumpe. Der Ausgang ist bei normalem
Betrieb geschlossen. Wird ein Alarm
ausgelöst, wird die Verbindung zwi-
schen D3 und D4 unterbrochen.
D4
Masseverbindung
für Alarm bei
Feuchtigkeit im
Motor
0 V
D5
Klemme für Alarm
bei Isolationsfehler
Digitalausgang
24 VDC
min. 10 kΩ
Alarm bei zu niedrigem Isolationswert
zwischen Statorwicklung und Erde.
Der Ausgang ist bei normalem Betrieb
geschlossen. Wird ein Alarm ausgelöst,
wird die Verbindung zwischen D5 und
D6 unterbrochen.
D6
Masseverbindung
für Alarm bei Isola-
tionsfehler
0 V
D7
Klemme für
Warnung
Digitalausgang
24 VDC
min. 10 kΩ
Warnung. Der Ausgang ist bei norma-
lem Betrieb geschlossen. Liegt eine
Warnung an, wird die Verbindung zwi-
schen D7 und D8 unterbrochen.
Folgende Warnungen sind möglich:
- Kommunikationswarnung
- Konfigurationswarnung
- zu viel Wasser im Öl
- Statorisolationswiderstand unter
dem Warngrenzwert
Siehe auch 8. und 12.
D8
Masseverbindung
für Warnung
0 V

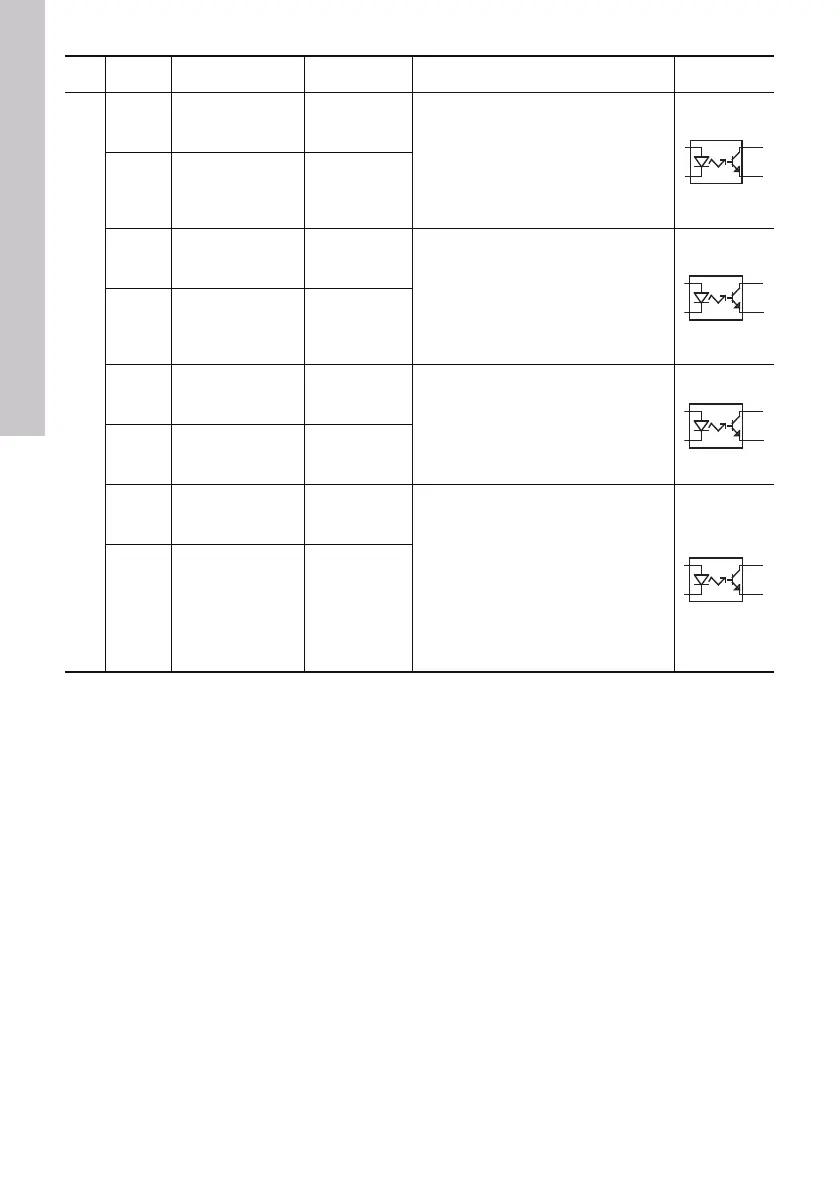

Pos. Klemme Beschreibung Daten Funktion Schaltbild
D1
D2
D3
D4
D5
D6
D7
D8
Grundfos.bk Page 58 Tuesday, January 25, 2011 12:56 PM
