Français (FR)
94
* Voir annexe Connection example DIGI-OUT IO111.
16*
D1
Borne pour
l'alarme en cas
de température
moteur trop éle-
vée
Sortie digitale
24 VCC
min. 10 kΩ
Alarme en cas de température trop
élevée des enroulements du stator.
La sortie est fermée pendant un fonc-
tionnement normal. Si une alarme a
lieu, la connexion est interrompue
entre D7 et D8.
D2
Cadre pour
l'alarme en cas
de température
moteur trop éle-
vée
0 V
D3
Borne pour
l'alarme en cas
d'humidité du
moteur
Sortie digitale
24 VCC
min. 10 kΩ
Alarme en cas d'humidité dans le
moteur. La sortie est fermée pendant
un fonctionnement normal. Si une
alarme a lieu, la connexion est inter-
rompue entre D3 et D4.
D4
Cadre pour
l'alarme en cas
d'humidité du
moteur
0 V
D5
Sortie pour
l'alarme en cas
de défaut d'isola-
tion
Sortie digitale
24 VCC
min. 10 kΩ
Alarme en cas d'une valeur d'isolation
trop faible entre les enroulements du
stator et la Terre. La sortie est fermée
pendant un fonctionnement normal.
Si une alarme a lieu, la connexion est
interrompue entre D5 et D6.
D6
Cadre pour
l'alarme en cas
de défaut d'isola-
tion
0 V
D7
Borne d'avertis-
sement digitale
Sortie digitale
24 VCC
min. 10 kΩ
Avertissement. La sortie est fermée
pendant un fonctionnement normal.
Si un avertissement a lieu, la
connexion entre D7 et D8 est interrom-
pue.
Les avertissements suivants peuvent
avoir lieu :
- avertissement de communication
- avertissement de configuration
- Trop d'eau dans l'huile
- Résistance à l'isolement du stator
en dessous de la limite d'avertisse-
ment
Voir aussi 8. Indication et
12. Recherche des défauts.
D8
Cadre d'avertis-
sement
0 V

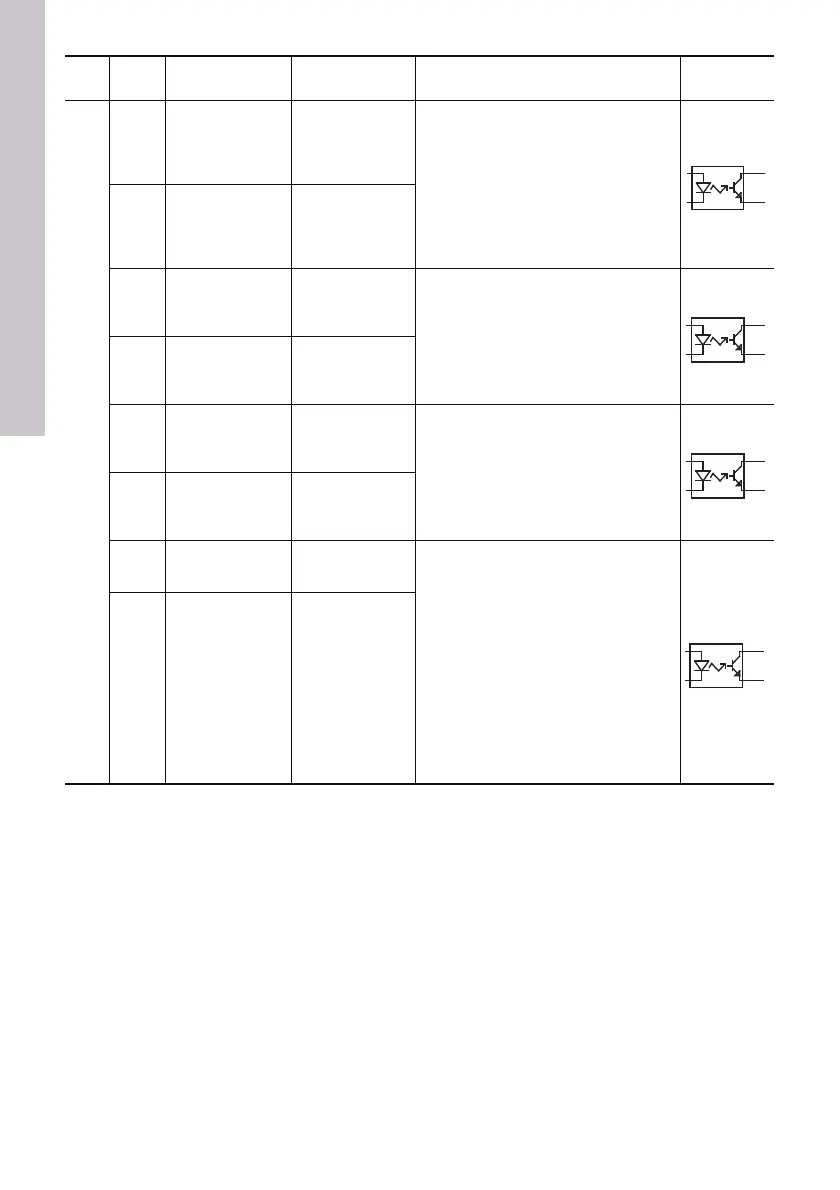

Pos. Borne Description
Caractéris-
tiques
Fonctions Schéma
D1
D2
D3
D4
D5
D6
D7
D8
Grundfos.bk Page 94 Tuesday, January 25, 2011 12:56 PM
