Polski (PL)
113
* Patrz załącznik Connection example DIGI-OUT IO111.
16*
D1
Zaciski dla
alarmu w
przypadku zbyt
wysokiej
temperatury
statora.
Wyjście
cyfrowe
24 VDC
min. 10 kΩ
Alarm w przypadku zbyt wysokiej
temperatury uzwojeń stojana. Wyjście
jest zamknięte podczas normalnej pracy.
Jeśli pojawi się alarm, połączenie jest
przerywane pomiędzy D1 i D2.
D2
Masa dla alarmu
w przypadku
zbyt wysokiej
temperatury
statora
0 V
D3
Zaciski dla
napięcia
zasilania dla
czujników
w pompie
Wyjście
cyfrowe
24 VDC
min. 10 kΩ
Alarm w przypadku sygnalizacji wilgoci w
silniku. Wyjście jest zamknięte podczas
normalnej pracy. Jeśli pojawi się alarm,
połączenie jest przerywane pomiędzy D3
i D4.
D4
Masa dla alarmu
w przypadku
pojawienia się
wilgoci w silniku
0 V
D5
Wyjście dla
alarmu w
przypadku
usterki izolacji
Wyjście
cyfrowe
24 VDC
min. 10 kΩ
Alarm w przypadku zbyt niskiej wartości
izolacji pomiędzy uzwojeniem stojana a
uziemieniem. Sygnał wy
jściowy jest
za
mknięty podczas normalnej pracy.
Jeśli pojawi się alarm, połączenie jest
przerywane pomiędzy D5 i D6.
D6
Masa dla alarmu
w przypadku
usterki izolacji
0 V
D7
Zaciski dla
ostrzeżenia
Wyjście
cyfrowe
24 VDC
min. 10 kΩ
Ostrzeżenie. Sygnał wyjściowy jest
zamknięty podczas normalnej pracy.
Jeśli pojawi się alarm, połączenie jest
przerwane pomiędzy D7 i D8.
Mogą wystąpić następujące rodzaje
ostrzeżenia:
- ostrzeżenie komunikacji
- ostrzeżenie konfiguracji
- zbyt duża zawartość wody w oleju
- rezystancja izolacji statora poniżej
wartości ostrzeżenia
Patrz także 8. Wskaźniki świetlne. i
12. Przegląd zakłóceń.
D8
Mas
a d
la
ostrzeżenia
0 V

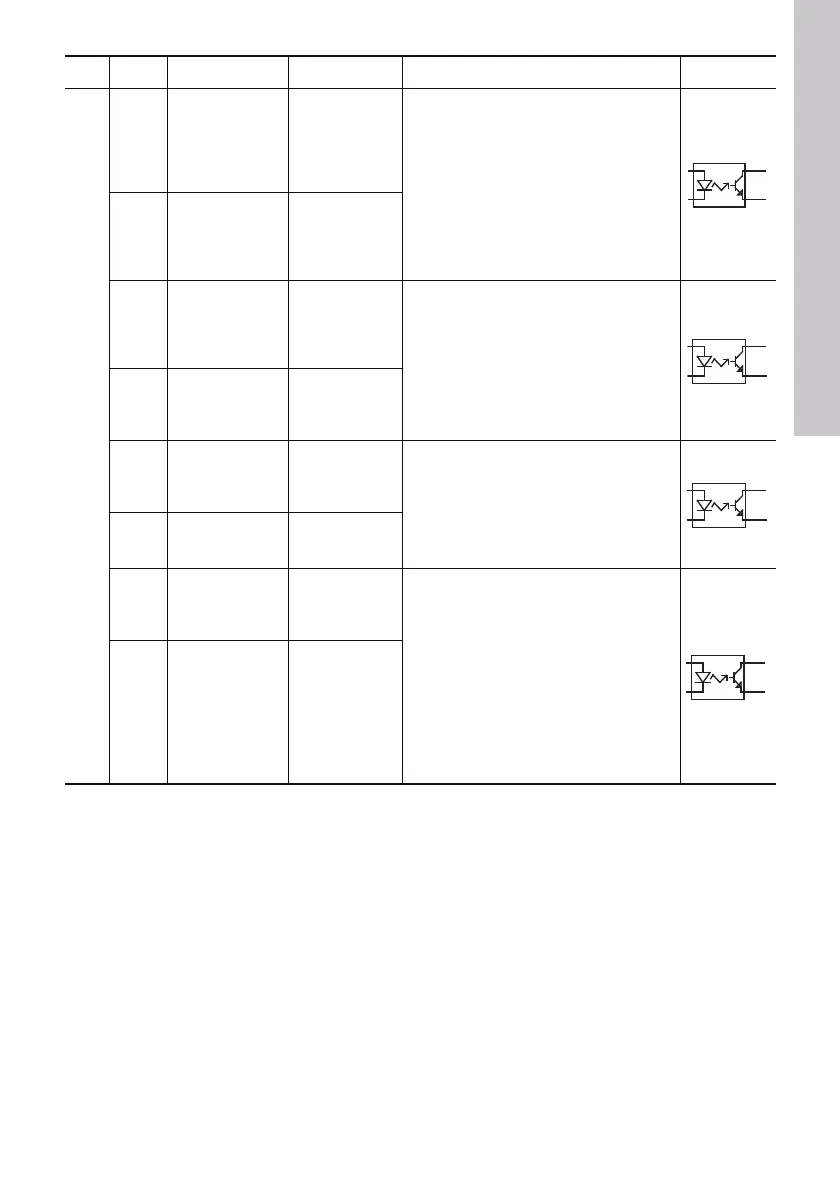

Poz. Zacisk Opis Dane Funkcja Schemat
D1
D2
D3
D4
D5
D6
D7
D8
