Grundfos IO 111 User Manual

Русский (RU)
133
* См. приложение Connection example DIGI-OUT IO111.
16*
D1
Зажим для подачи
аварийного сигнала
в случае перегрева
обмоток статора
Выход цифровых
сигналов 24 VDC
мин.10kΩ
Аварийный сигнал перегрева
обмоток статора.
При нормальной работе выход
закрыт. При подаче аварийного
сигнала происходит разрыв
соединения между D1 и D2.
D2
"Масса" для подачи
аварийного сигнала
в случае перегрева
обмоток статора
0 В
D3
Зажим для подачи
аварийного сигнала
в случ
ае
проникновения
влаги в
электродвигатель
Выход цифровых
сигналов 24 VDC
мин.10kΩ
Аварийный сигнал
проникновения влаги в
электродвигатель насоса.
При нормальной работе выход
закрыт. При подаче аварийного
сигнала происходит разрыв
соединения между D3 и D4.
D4
"Масса" для подачи
аварийного сигнала
в случае
проникновения
влаги в
электродвигатель
0 В
D5
Выход аварийного
сигнала
неисправности
изоляции
Выход цифровых
сигналов 24 VDC
мин.10kΩ
Авар
ийный сигнал в случае
слишком низкого
сопротивления изоляции между
обмотками статора и землей.
При нормальной работе выход
закрыт.
При подаче аварийного сигнала
происходит разрыв соединения
между D5 и D6.
D6
"Масса" для подачи
аварийного сигнала
в случае
неисправности
изоляции
0 В
D7
Зажим для подачи
аварийного
предупредительного
сигнала
Выход цифровых
сигналов 24 VDC
мин.10kΩ
Предупредительный сигнал.
При нормальной ра
боте выход
за
крыт. При подаче
предупредительного сигнала
происходит разрыв соединения
между D7 и D8.
Предупредительный сигнал
может подаваться в следующих
случаях:
- при возникновении
неисправности в системе связи;
- при неправильно выбранной
конфигурации;
- при слишком большом
количестве воды в масле;
- при падении значения
сопротивления изоляции
статора ниже предельно
допустимого значения для
подачи аварийного
пр
еду
предительного сигнала.
Смотрите также разделы
9. Устройства световой
индикации и 13. Обнаружение и
устранение неисправностей.
D8
"Масса" для
подачи аварийного
предупредительного
сигнала
0 В

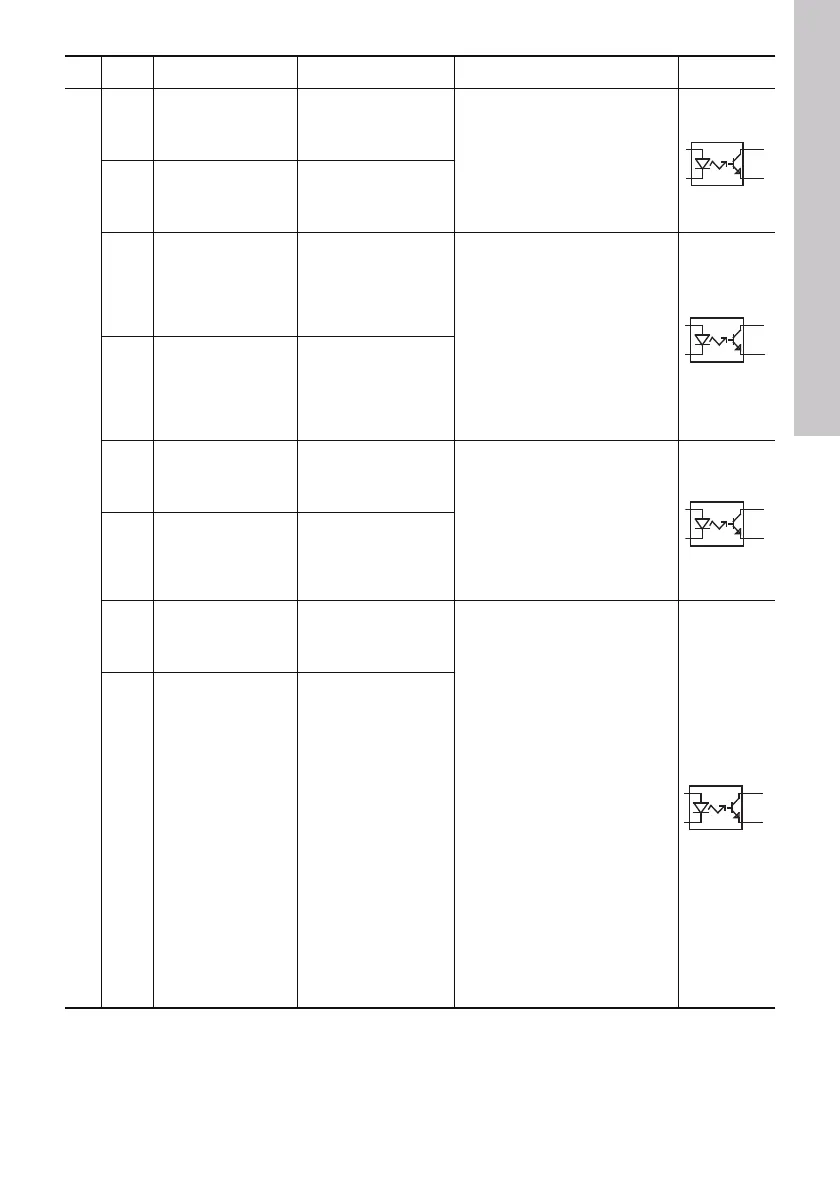

Поз. Зажим Описание Параметр Назначение Схема
D1
D2
D3
D4
D5
D6
D7
D8
