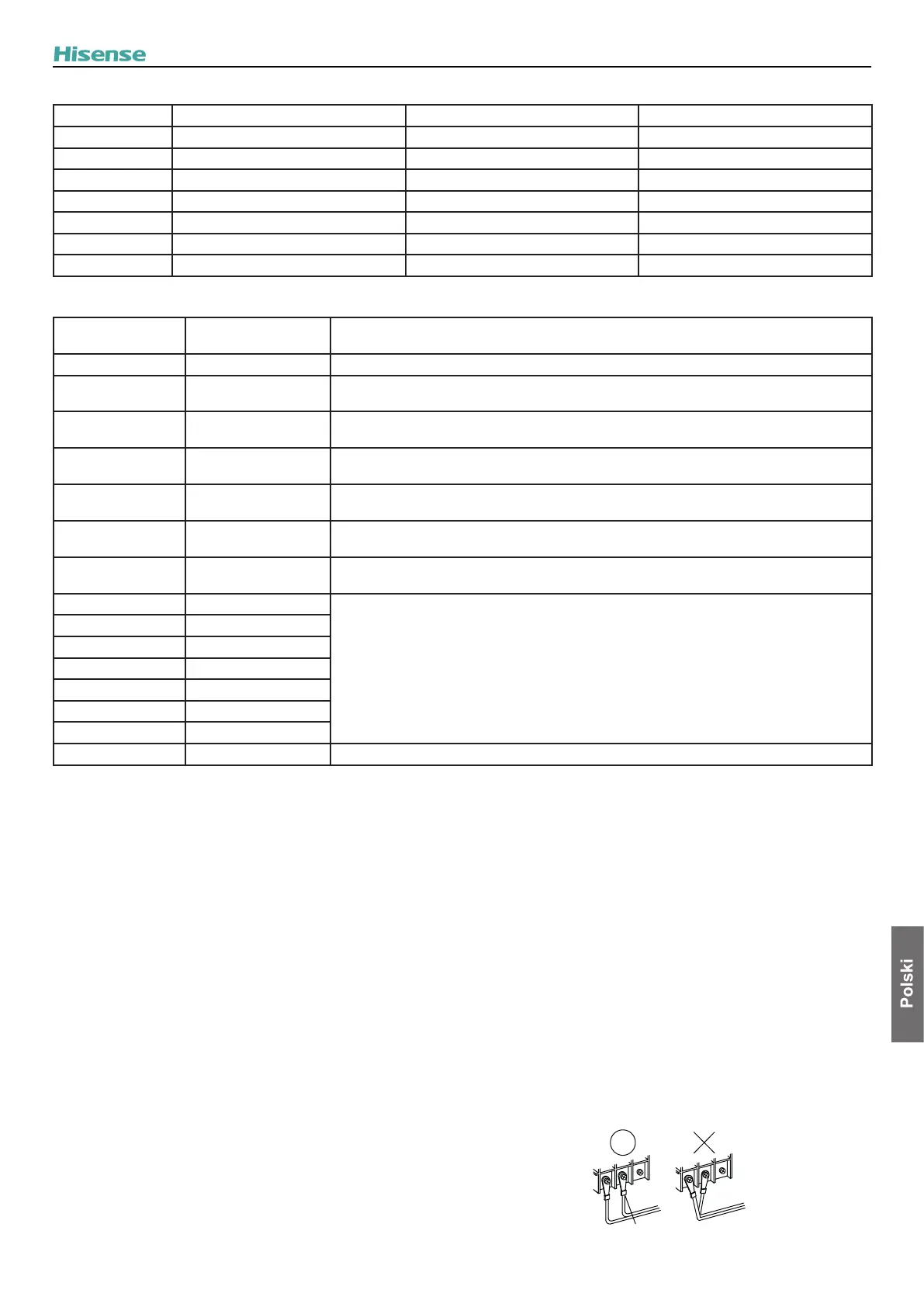

Czujniki pomocnicze - nastawa fabryczna
Oznakowanie Opis Ustawienia domyślne Dostępne kody czujnika pomocniczego
A1 Czujnik pomocniczy 1 a - 01 (Tow3) a - 00 ~ 14
A2 Czujnik pomocniczy 2 a - 03 (Tsolar) a - 00 ~ 14
A3 Czujnik pomocniczy 3 a - 02 (Tswp) a - 00 ~ 14
A4 Czujnik pomocniczy 4 a - 05 (Tow2) a - 00 ~ 14
A5 Czujnik pomocniczy 5 a - 14 (TDHW1) a - 00 ~ 14
A6 Czujnik pomocniczy 6 a - 07 (Room_amb1) a - 00 ~ 14
A7 Czujnik pomocniczy 7 a - 08 (Room_amb2) a - 00 ~ 14
Kody czujnika pomocniczego - opis wszystkich kodów czujników pomocniczych:
Kody czujnika
pomocniczego
Oznakowanie Opis
a - 00 Bez przypisanej funkcji -
a - 01 Tow3
Czujnik ten, stosowany z jednostką działającą w połączeniu ze sprzęgłem hydraulicznym, służy
do wykrywania temperatury jego ciepłej wody.
a - 02 Tswp
W przypadku jednostki działającej w połączeniu z instalacją basenową, czujnik jest używany do
wykrywania temperatury jej wody.
a - 03 Tsolar
W przypadku jednostki działającej w połączeniu z kolektorami słonecznymi, czujnik jest
używany do wykrywania temperatury ich ciepłej wody.
a - 04 Ta_ao
Istnieje możliwość podłączenia opcjonalnego drugiego czujnika temperatury zewnętrznej, w
przypadku gdyby pompa ciepła znajdowała się w położeniu uniemożliwiającym dokonanie pomiaru.
a - 05 Tow2
W przypadku dostępnego obiegu wody 2, należy skongurować czujnik pomocniczy jako
funkcję „Tow2” w celu wykrywania jego temperatury.
a - 06 duty
Służy do wykrywania sygnału pracy przy włączonym jego sterowaniu (przewidziano następujące
typy sygnału: 0-10 V, 0-5 V lub 10-20 mA).
a - 07 Room_amb1
Funkcja „Pokoje” w sterowniku głównym wybierana jest jako termostat pokojowy. W tym
przypadku istnieje możliwość skongurowania czujnika pomocniczego jako funkcji „Room_
amb1-7” i wybrania jej jako temperatury pokojowej wykrywanej w określonym pomieszczeniu.
a - 08 Room_amb2
a - 09 Room_amb3
a - 10 Room_amb4
a - 11 Room_amb5
a - 12 Room_amb6
a - 13 Room_amb7
a - 14 TDHW1 Termistor TDHW1 stanowi pomocniczy czujnik wykrywający temperaturę wody w części dolnej.
! NIEBEZPIECZEŃSTWO
• W żadnym wypadku nie powinno się podłączać kabli elektrycznych
ani werykować istniejących połączeń bez uprzedniego ustawienia
wyłącznika głównego w pozycji wyłączonej.
• W przypadku istnienia więcej niż jednego źródła zasilania elek-
trycznego, przed uruchomieniem jednostki wewnętrznej, niezbęd-
ne jest upewnienie się, że wszystkie one zostały odłączone.
• Kable elektryczne nie powinny się stykać wewnątrz urządzenia z
przewodami rurowymi czynnika chłodniczego, rurami wodnymi,
krawędziami płyt czy aparaturą elektryczną ze względu na ryzyko
porażenia prądem lub zwarcia.
! OSTROŻNIE
• Po dokonaniu zmiany ustawień wejścia i wyjścia oraz nastawy czujnika
pomocniczego w sterowniku głównym, aby zostały one wprowadzone,
niezbędne jest wyłączenie i ponowne uruchomienie urządzenia.
• Jednostka wewnętrzna powinna zostać podłączona do osobnego
obwodu instalacji elektrycznej. Nie może on jednocześnie służyć do
zasilania agregatu zewnętrznego ani żadnego innego urządzenia.
• Należy upewnić się, że wszystkie przewody elektryczne i urządzenia
zabezpieczające zostały właściwie dobrane, podłączone, oznakowane i
przymocowane do odpowiadających im zacisków urządzenia (ze szcze-
gólnym uwzględnieniem uziemienia i zasilania) zgodnie z krajowymi i
lokalnymi przepisami. Należy zapewnić prawidłowe uziemienie. W prze-
ciwnym wypadku istnieje ryzyko porażenia prądem elektrycznym.
• Niezbędne jest odpowiednie zabezpieczenie jednostki wewnętrznej
przed małymi zwierzętami (np. szczurami), które mogą uszkodzić
przewód odpływowy, okablowanie wewnętrzne, aparaturę elektryczną,
itp., co grozi porażeniem elektrycznym lub zwarciem.
• Należy zachować odpowiedni dystans między poszczególnymi
zaciskami i zabezpieczyć je taśmą lub tulejkami izolacyjnymi, tak jak
to zostało ukazane na rysunku.
Taśma lub tulejka
USTAWIENIA URZĄDZEŃ ELEKTRYCZNYCH I STERUJĄCYCH
33
