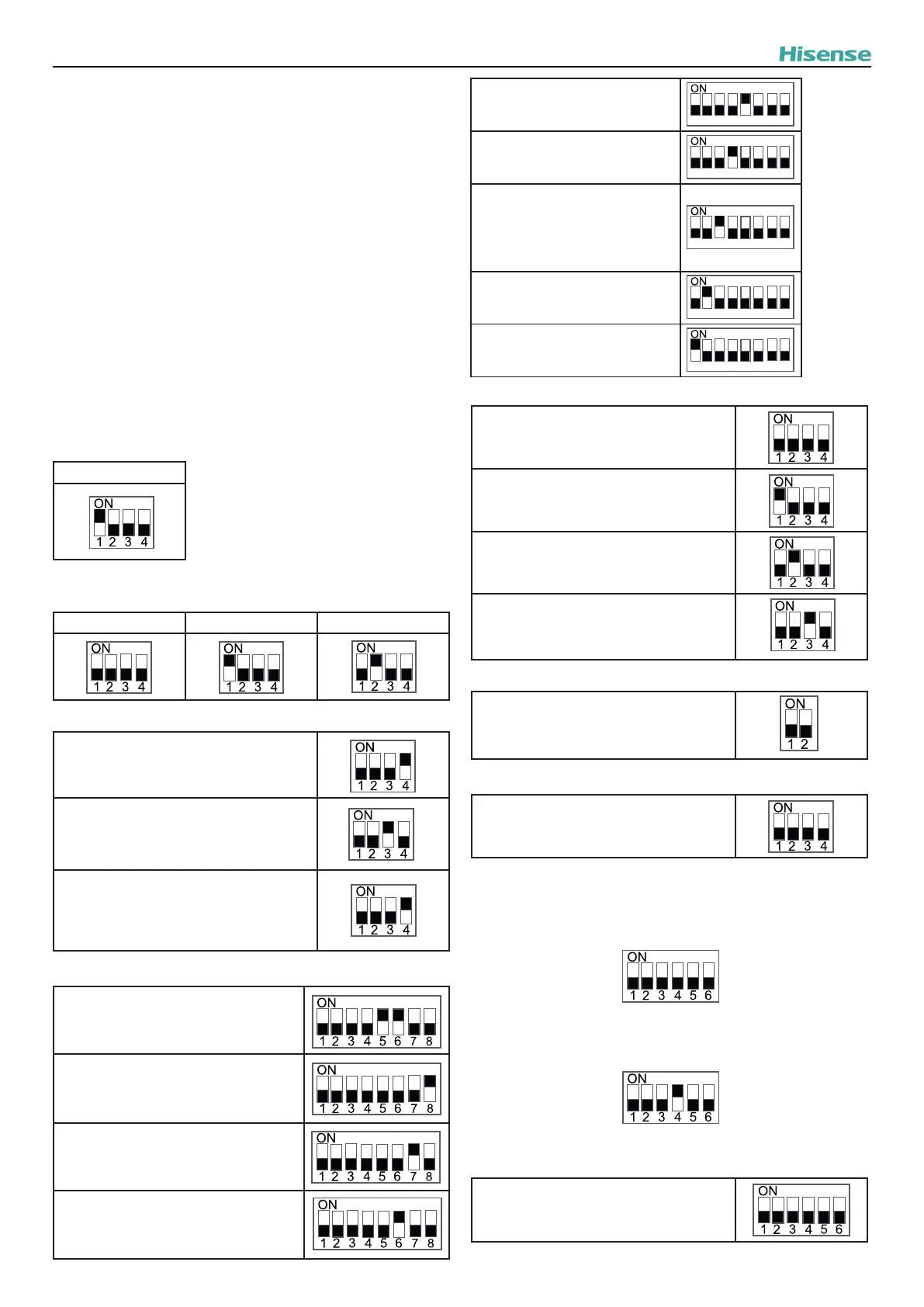

10.5 KONFIGURACJA PRZEŁĄCZNIKÓW
DIP PŁYTY ELEKTRONICZNEJ PCB1
? UWAGA
• Symbol “■” wskazuje położenie mikroprzełącznika.
• Brak symbolu “■” oznacza, że mikroprzełącznik nie znajduje się w
danym położeniu.
• Na rysunkach przedstawiono ustawienia fabryczne lub wprowadzone
później.
• Zwrot “bez przypisanej funkcji” wskazuje, że nie należy zmieniać da-
nego ustawienia. W przeciwnym razie, istnieje ryzyko nieprawidłowego
działania.
! OSTROŻNIE
Przed przystąpieniem do ustawienia mikroprzełączników DIP należy pamiętać
o odłączeniu zasilania elektrycznego. W przypadku nieprzestrzegania tego
zalecenia, zmiany wprowadzone w ustawieniach konguracyjnych nie będą
ważne.
(1) DSW1: Ustawienia modelu jednostki
Nastawa nie jest konieczna.
Integra
(2) DSW2: Ustawienie mocy urządzenia
Nastawa nie jest konieczna.
044 (2,0 KM) 060 (2,5KM) 080 (3,0 KM)
(3) DSW3: Ustawienia dodatkowe
Nastawa fabryczna
WŁ: Anulowanie alarmu nr 70
(nieprawidłowe ciśnienie wody)
Konguracja ochrony przeciwoblodzeniowej
WŁ: Ochroną przeciwoblodzeniową objęte są
wszystkie obiegi wody.
WYŁ: Ochroną przeciwoblodzeniową objęty
jest tylko główny obieg wody.
(4) DSW4: Ustawienia dodatkowe
Nastawa fabryczna
Wymuszone włączenie pompy wodnej
Wymuszone wyłączenie pomocniczego
podgrzewacza elektrycznego
WŁ: Włączona ochrona
przeciwoblodzeniowa
WYŁ: Wyłączona ochrona
przeciwoblodzeniowa
Tryb pompy wodnej podczas Thermo-OFF
WŁ: Działanie okresowe
WYŁ: Działanie stałe
7
8
1 2 3 4 5 6
Konguracja ręcznego trybu awaryjnego
WŁ: Ręczny tryb awaryjny włączony
WYŁ: Ręczny tryb awaryjny wyłączony
7
8
1 2 3 4 5 6
Nastawa pozwolenia na podgrzewanie
elektryczne CWU
WŁ: Anulowanie wymuszonego wyłączenia
podgrzewacza elektrycznego CWU
WYŁ: Wymuszone wyłączenie
podgrzewacza elektrycznego CWU
7
8
1 2 3 4 5 6
Wymuszenie zadziałania zaworu
3-drogowego CWU (w pozycji włączonej)
7
8
1 2 3 4 5 6
Rozpoczęcie odpowietrzania
7
8
1 2 3 4 5 6
(5) DSW5: Ustawienia dodatkowe
Nastawa fabryczna
WŁ: Anulowanie alarmu nr 75/78
(błędy pompy wodnej)
WŁ: Pompa wodna (WP3) działa w trybie
chłodzenia.
(6) DSW6: Zresetowanie bezpiecznika
Nastawa fabryczna
(7) DSW7: Nieużyw.
Nastawa fabryczna
(8) DSW8: Ustawienie numeru obiegu czynnika chłodniczego
W tym przypadku nastawa jest wymagana.
Stosujemy metodę kodowania binarnego. Wszystkie
przełączniki ustawione fabrycznie w położeniu WYŁ.
W przypadku wszystkich podłączonych do sterowania
centralnego, maksymalny numer wynosi 63. Przykład:
Ustawienie nr obiegu czynnika chłodniczego jako „8”.
(9) DSW9: Konguracja nr jednostki wewnętrznej
Nastawa nie jest konieczna.
Nastawa fabryczna
USTAWIENIA URZĄDZEŃ ELEKTRYCZNYCH I STERUJĄCYCH
34
WŁ: Umożliwia anulowanie alarmu termistora
