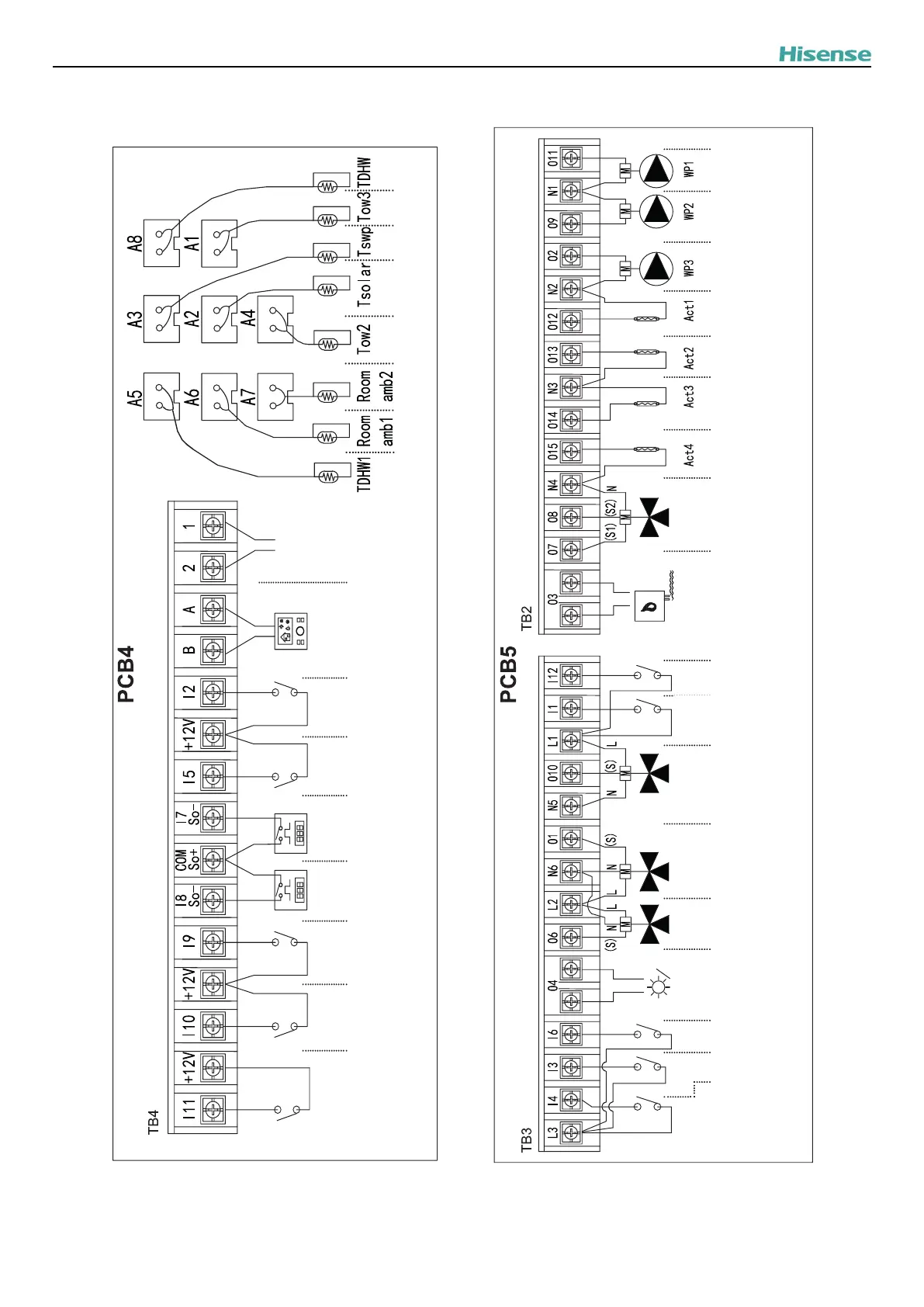

10.4 CÂBLAGE D'UNITÉ INTÉRIEURE OPTIONNEL (ACCESSOIRES)
1/2 : Pour la transmission entre le groupe extérieur et l’unité intérieure
A/B : Pour la transmission entre l’unité intérieure et le contrôleur principal.
Autres : Réservés aux fonctions sur site.
REMARQUE : Les borniers de la PCB4 ne peuvent être utilisés qu’avec des signaux à courant faible, par conséquent, n’utilisez jamais e signaux à courant fort.
Réservés aux fonctions sur site
REMARQUE : Les borniers ne fournissent que des signaux de fonctions et ne sont pas conçus pour recevoir des charges
haute puissance.
Entrée 11
For-
çage
ECS
Vanne
3 voies
ECS
Vanne de
mélange
Sortie de
combinaison avec
chaudière
(Réservé)
Entrée 10
En/Sans
Demande 2
Mesureur
de puis-
sance 2
Mesureur
de puis-
sance 1
Fonction
intelligente
ECO C1
et C2
Contrôleur
principal
Transmission
Signal
d'entrée
solaire
Signal de
sortie solaire
Vanne 3 voies
piscine
Vanne 3 voies
refroidissement
En/Sans
Demande 1
ECS
THe2
? REMARQUE
Les options des entrées et sorties imprimées sur la carte sont dénies en usine. Au moyen du contrôleur principal, il est possible de congurer et d’utiliser
certaines autres fonctions d’entrées et de sorties.
