Løft og montér enheden
 Vægholder monteret.
1 Løft enheden ved grebene (se fig. 3.2). Vær opmærksom på enhedens tyngdepunkt!
2 Sæt enheden på monteringspladen (se fig. 6 og fig. 8.2 – pos 1.), og kontroller, at den sidder fast.
3 Monter de medfølgende skruer (2x M5x14 mm) på begge sider, så den ikke kan tages af ved hullet (fig.8.2 – pos 2.).
[ P / 2 Nm]
» Enheden er monteret. Fortsæt med den elektriske installation.

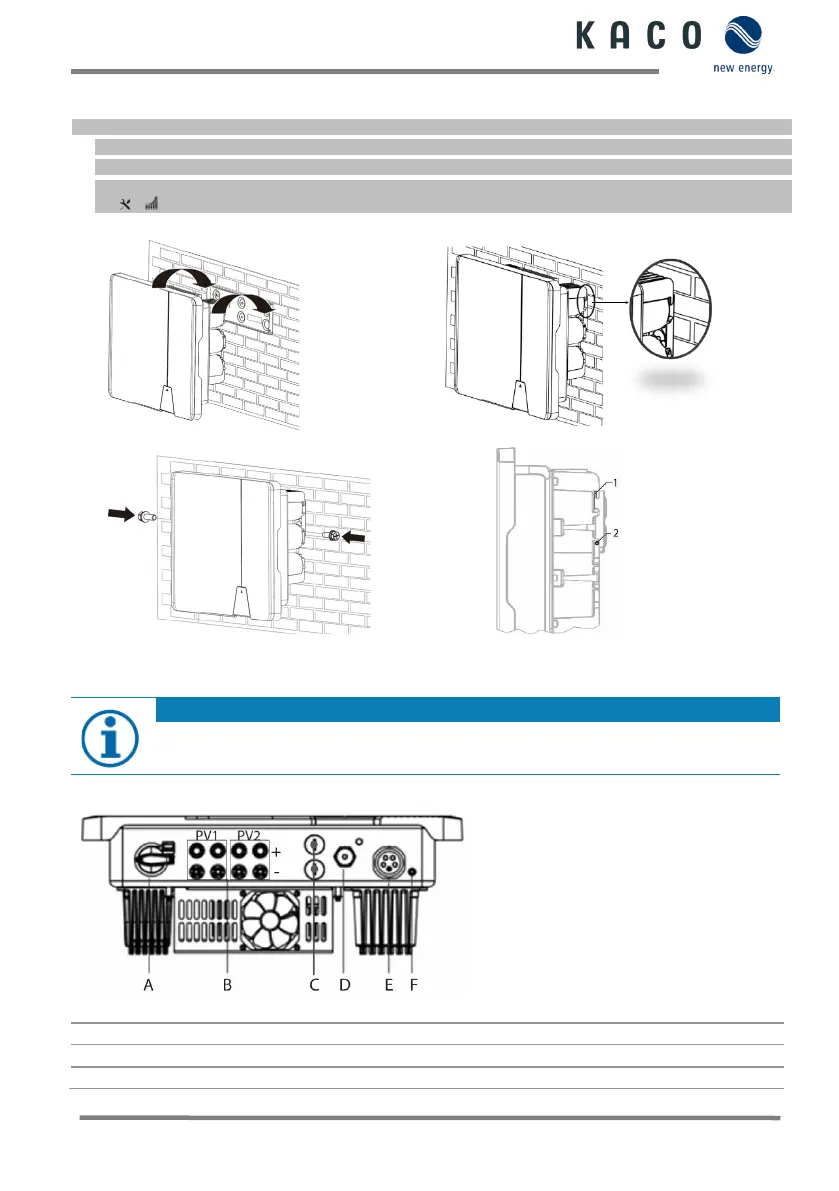

Fig. 6: Hæng vekselretteren på vægholderen
Fig. 7: Kontrollér, at enheden sidder fast
Fig. 8.1: Fastgør vekselretteren Fig. 8.2: Fastgørelse af vekselretter
1.6 Udførelse af elektrisk tilslutning
BEMÆRK
Vælg ledningstværsnit, 
Landespecifikke installationsstandarder, enhedens effektklasse, ledningslængde, type ledningsføring;
lokale temperaturer.
1.6.1 Generel visning vekselretter nedefra
Fig. 8.3: Tilslutningsside: Tegnforklaring
A Integreret DC-afbryder
D
COM 3 – WiFi-stik-tilslutning
B DC-tilslutning til PV-generator
E
AC-tilslutningsmuffe
C COM1&2 – RJ45-bøsning til RS485-tilslutning
F
Oprettelse af jordforbindelse til kabinet
