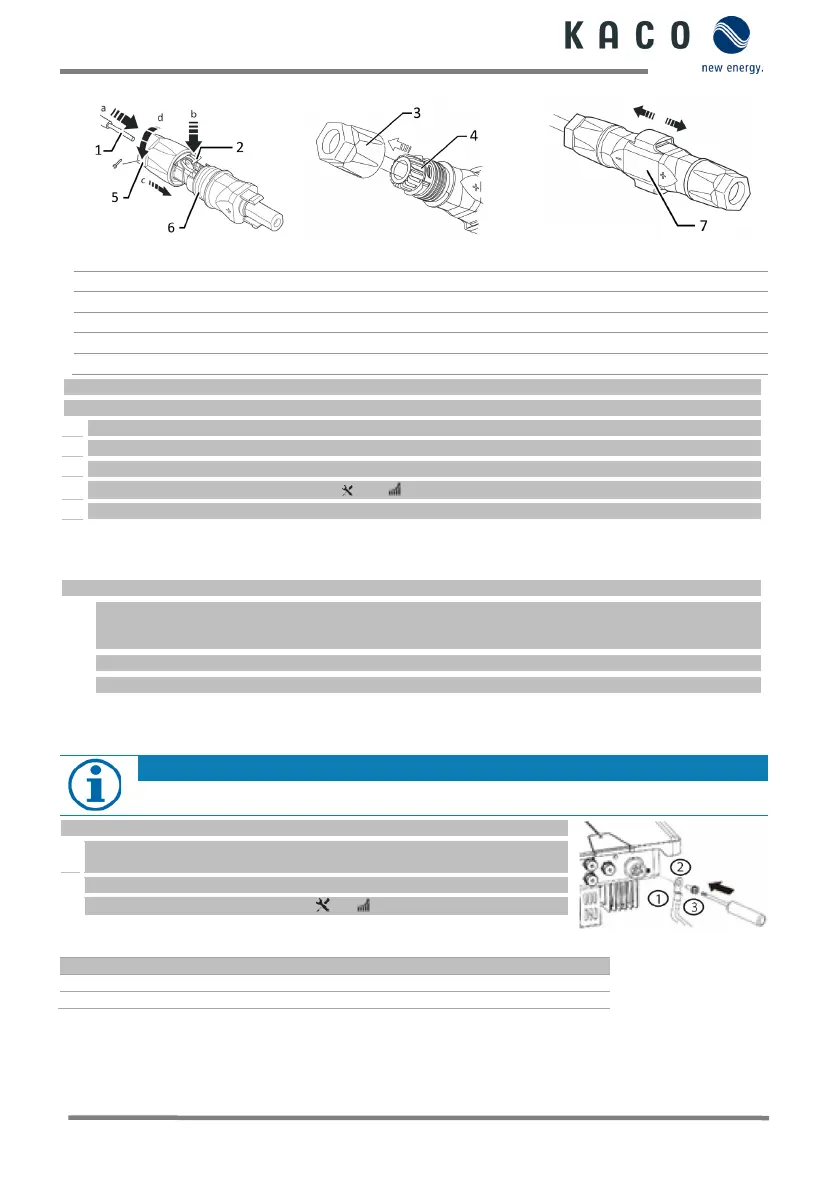

12. ábra: Az erek bevezetése
13. ábra: A betét betolása a hüvelybe
14. ábra: 
Jelmagyarázat
1
DC csatlakozó erei
5
Kábelcsavarzat
2
Rugó
6

3
Betét
7
Kuplung
4
Hüvely
 Elvégezte a felszerelést.
 
1 

2 A rugót úgy zárja le, hogy a rugó a helyére pattanjon, és csúsztassa a betétet a hüvelybe.
3 Kontrázza és húzza meg a kábelcsavarzatot [ W_15/ 1,8 Nm].
4 
» A villamos bekötés végrehajtása

 



1 
2 A DC dugaszolócsatlakozókat párosával csatlakoztassa a DC pozitív és DC negatív csatlakozódugóra (lásd 8.2 ábra)
» Ezzel rákötötte a készüléket a PV generátorra.
1.7 Potenciálkiegyenlítés létrehozása
TUDNIVALÓ


 A készülék a tartóra felszerelve.
1 

2 
3 A csavart szorosan csavarja be a házba [ P_2/ 2,5 Nm].
» A ház a potenciálkiegyenlítés részét képezi
Jelmagyarázat
1

3
M5 csavar (már felszerelve)
2

4-16mm²
16. ábra:
A földelés
csatlakoztatása
