KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2 lk 240

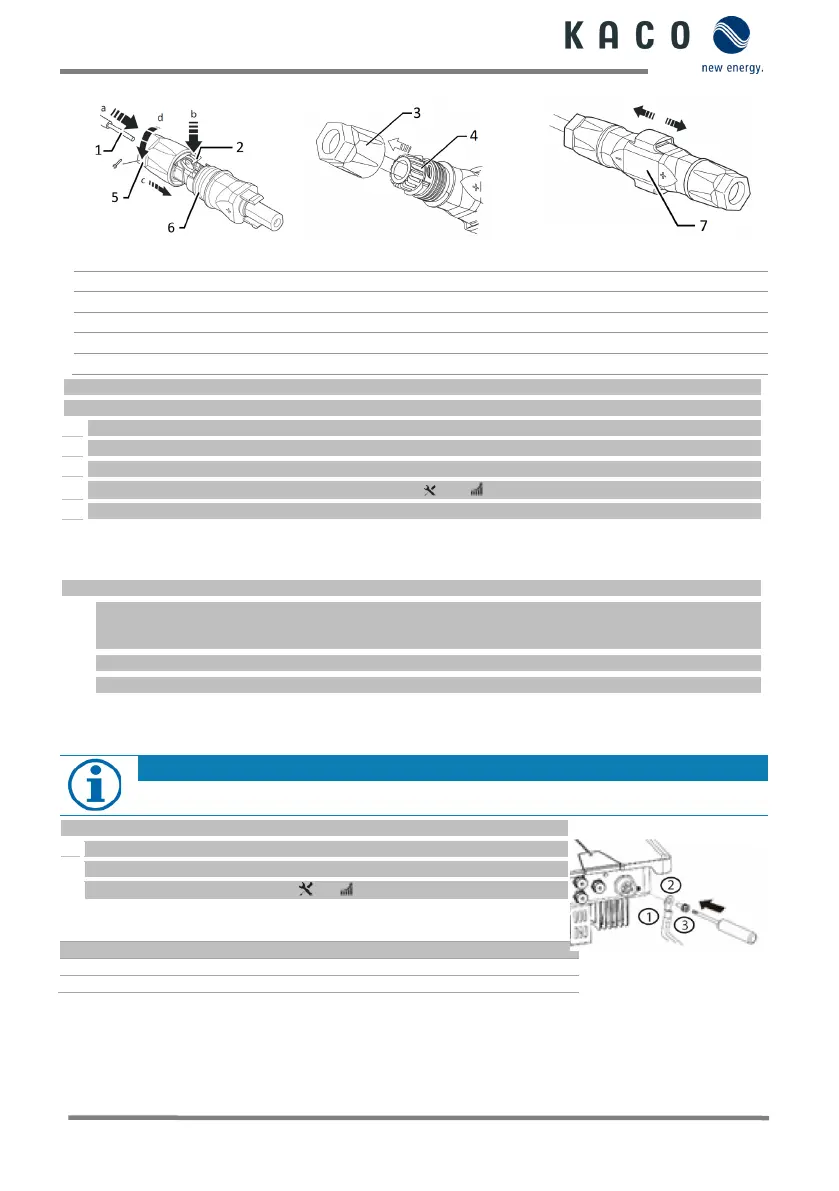

Joonis 12. Soonte sisestamine
Joonis 13. Elemendi hülssi lükkamine
Joonis 14. Kinnituse kontrollimine
MÄRKUS: Enne isoleerimist
1 Sisestage soleeritud sooned koos keerutatud keermetega ettevaatlikult kuni ühenduseni.
MÄRKUS: Keermeotsad peavad olema vedrus nähtaval.
2 Sulgege vedru nii, et vedru fikseerub, ja lükake element hülssi.
3 Pange kaabli keermesliitele vastumutter ja pingutage kinni [ W_15/ 1,8 Nm].
4 Viige element kontaktpistikuga kokku.
DC-pistikühendus peab olema konfigureeritud ja fotoelektriline generaator kontrollitud tagamaks, et puudub maandus.
1 Võtke kaitsekorgid vajalikelt DC-ühendustel seadme alumisel küljel ära.
2 Sisestage DC-pistikühendused paaridena DC-pluss- ja DC-miinus-ühenduspistikusse (vt joonis 8.2).
» Seade on fotoelektrilise generaatoriga ühendatud.
1.7 Potentsiaaliühtlustuse loomine
Sõltuvalt kohalikest paigalduseeskirjadest võib olla vajalik seadme teise maandusühendusega
maandamine. Selleks võib kasutada seadme alumisel küljel olevat keermepolti.
Seade on monteeritud hoidikule.
1 Sisestage maandusjuhe sobivasse M5 rõngaskaablikinga ja pigistage kontakt kinni.
2 Joondage klemm koos maandusjuhtmega poldile.
3 Keerake polt tugevalt korpuse sisse [ P_2/ 2,5 Nm].
» Korpus on hõlmatud potentsiaaliühtlustusega
M5 polt (juba monteeritud)
16. Maanduse
