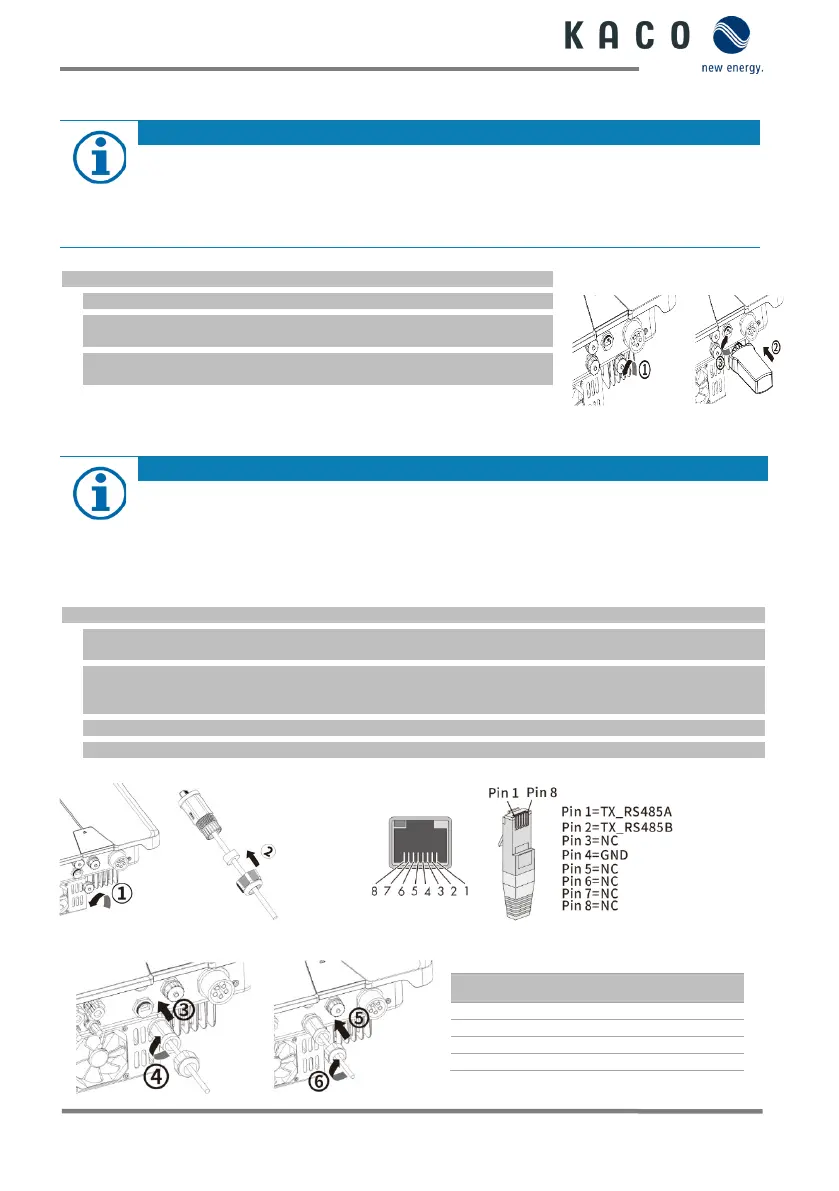

1.8 Conectar o módulo Wi-Fi
NOTA
Perigo de danos no inversor devido a uma descarga eletrostática
Os componentes internos do inversor podem ser irreparavelmente danificados devido a uma descarga
eletrostática ou uma conexão de dispositivos USB inadequados.
› Antes de tocar nos componentes, descarregue a eletricidade estática.
› A ligação COM3 só é adequada para o adaptador Wi-Fi fornecido ou o adaptador 4G opcionalmente
disponível na KACO new energy.
 O dispositivo está montado no suporte.
1 Remover a tampa da ligação COM3 (Pos. 1).
2 Inserir o módulo Wi-Fi (Pos. 2) na ligação existente e, com a ajuda da porca do
módulo Wi-Fi, fixar a ligação.
3 Garantir que o módulo está corretamente conectado e que a etiqueta do módulo
esteja visível.
» O módulo Wi-Fi está conectado ao dispositivo.
1.9 Ligação RS485
NOTA
Para a ligação à tomada RJ45 necessita de um cabo de rede da categoria 5E ou superior.
Para a utilização no exterior é permitida uma resistência aos raios UV, como também um comprimento
de instalação máximo (através de todos os inversores) de 1000 m.
Perigo de danos no inversor devido a uma descarga eletrostática
Os componentes internos do inversor podem ser irreparavelmente danificados devido a uma instalação
errada entre o cabo de potência e o cabo de sinal. Todos os direitos de garantia serão assim anulados.
› Tenha em atenção a correta atribuição do cabo.
 O dispositivo está montado no suporte.
1 Desenroscar a tampa da ligação de comunicação (COM1 ou COM2) (ver apresentação em baixo, respeitar a sequência
e as direções das setas).
2 Passar o cabo de rede pelo casquilho roscado (incl. porca de capa).
3 Configurar o cabo de comunicação como mostrado na figura 19 (de acordo com a DIN 46228-4, disponibilizado pelo
cliente).
4 Inserir o cabo de rede na tomada COM1 ou COM2 (ver Fig. 20. respeitar a sequência e as direções das setas)
5 Apertar o casquilho roscado e, depois, a porca de capa até ao batente (Pos. 5 e 6).
» O cabo RS485 está conectado ao dispositivo.
Fig. 18: Introduzir o cabo de rede
Fig. 19: Ocupação das ligações do cabo
Fig. 20 (à esquerda): Conectar o cabo de rede
Legenda
1
Tampa
2
Cabo de rede
3
Casquilho roscado
4
Vedação com porca de capa
Fig. 17: Encaixar o módulo Wi-Fi
