KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2 Side 185

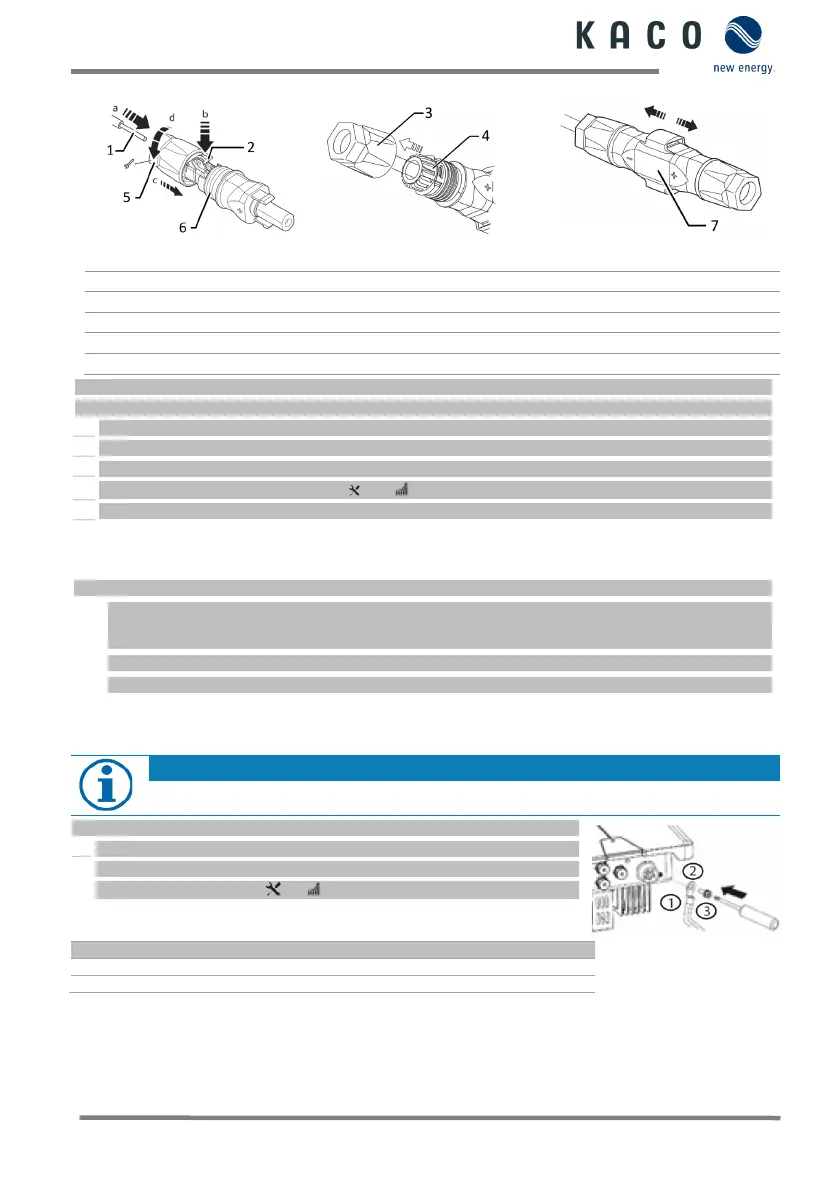

Fig. 13: Skyv innsatsen inn i hylsen
Fig. 14: Kontrollere festet
Du har fullført monteringen.
MERK! Før isolering må du påse at ingen
1 Isolerte ledere med drillede ledningstråder føres forsiktig frem til tilkoblingen.
2 Skyv fjæren inn slik at fjæren går i lås, og skyv innsatsen inn i hylsen.
3 Kontre og trekk til kabelskrueforbindelsen [ W_15/ 1,8 Nm].
4 Føy sammen innsatsen med kontaktpluggen.
» Foreta den elektriske tilkoblingen
Koble til PV-generatoren
DC-pluggkontakten må være konfigurert og PV-generatoren kontrollert for å sikre at ingen kortslutning er til stede.
1 Ta av beskyttelseshettene hos de påkrevde DC-tilkoblingene på apparatets underside.
2 Sett DC-pluggforbindelsene parvis på tilkoblingspluggene for DC-pluss og DC-minus (se fig. 8.2).
» Apparatet er forbundet med PV-generatoren.
1.7 Opprette potensialutjevning
Avhengig av lokale installasjonsforskrifter kan det være nødvendig å jorde apparatet med en ekstra
jordingstilkobling. Gjengebolten på undersiden av apparatet kan brukes til dette.
Apparatet er montert på holderen.
1 Før jordingsledningen inn i en egnet M5-ringkabelsko, og krymp kontakten.
2 Innrett tilkoblingspolen med jordingsledningen på skruen.
3 Skru skruen fast inn i huset [ P_2/ 2,5 Nm].
» Huset er inkludert i potensialutligningen.
M5-skrue (allerede montert)
16: Tilkobling av
