KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2 Sivu 174

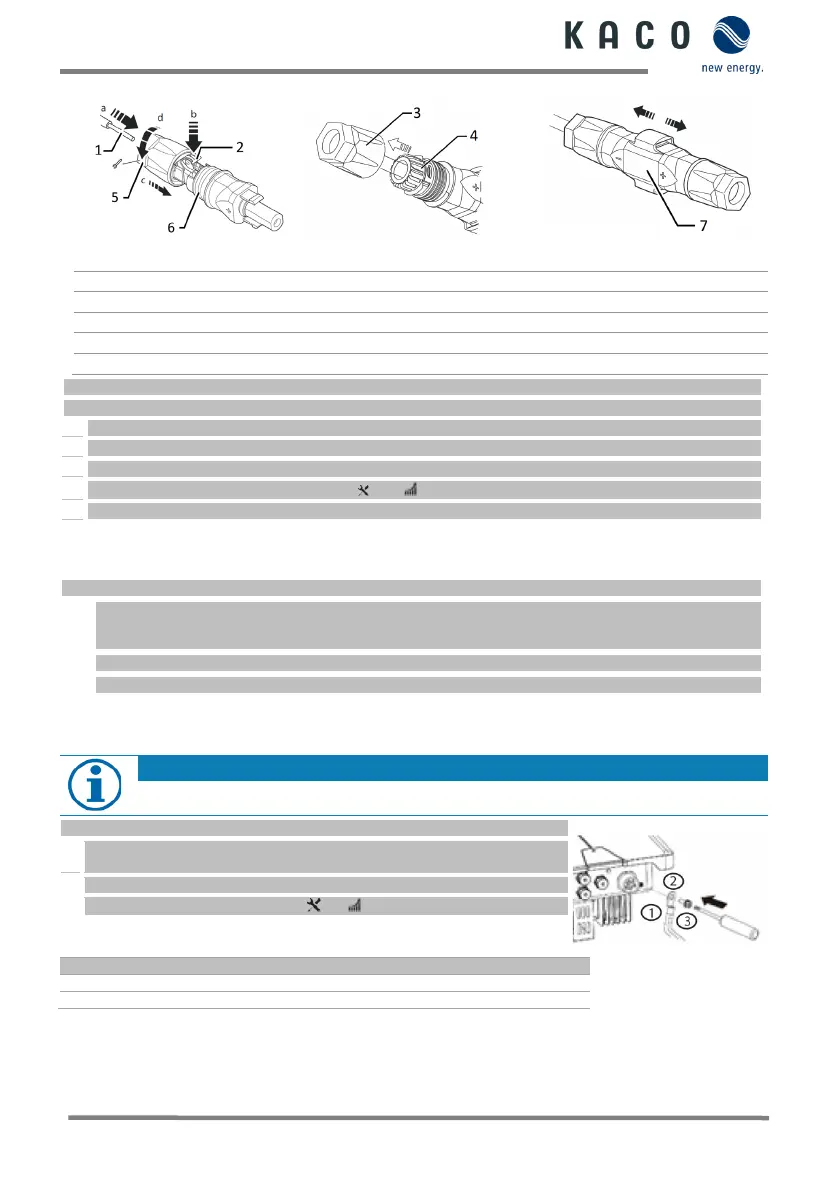

Kuva 12: Aseta johtimet paikoilleen
Kuva 13: Työnnä sisus holkkiin
Kuva 14: Kiinnityksen tarkastus
Olet suorittanut asennuksen.
OHJE: Varmista ennen
1 Työnnä eristetyt johtimet, joiden säikeet on kierretty, varovasti liitäntään.
2 Sulje jousi niin, että se kiinnittyy, ja työnnä sisus holkkiin.
3 Lukitse ja kiristä kaapeleiden ruuvikiinnitykset [ W_15/ 1,8 Nm].
4 Aseta sisus yhteen kosketinpistokkeen kanssa.
PV-generaattorin liittäminen
DC-liitin on määritettävä ja PV-generaattori tarkistettava maavuotojen varalta.
1 Poista suojakorkit tarvittavista DC-liitännöistä laitteen alapuolella.
2 Aseta DC-liittimet pareittain DC-Plus- ja DC-miinus-liittimiin (ks. kuva 8.2).
» Laite on yhdistetty PV-generaattoriin.
1.7 Potentiaalitasauksen suorittaminen
Paikallisista asennusmääräyksistä riippuen laite on mahdollisesti maadoitettava toisella
maadoitusliitännällä. Tähän voidaan käyttää laitteen alapuolella olevaa kierrepulttia.
Laite on asennettu telineeseen.
1 Aseta maadoitusjohdin sopivaan M5-silmukkakaapelikenkään ja liitä koskettimeen
puristamalla.
2 Liitä liitoslippa ruuvissa olevaan maadoitusjohtimeen.
3 Kierrä ruuvi tukevasti kiinni koteloon [ P_2/ 2,5 Nm].
» Kotelo on mukana potentiaalitasauksessa
16: Maadoituksen
