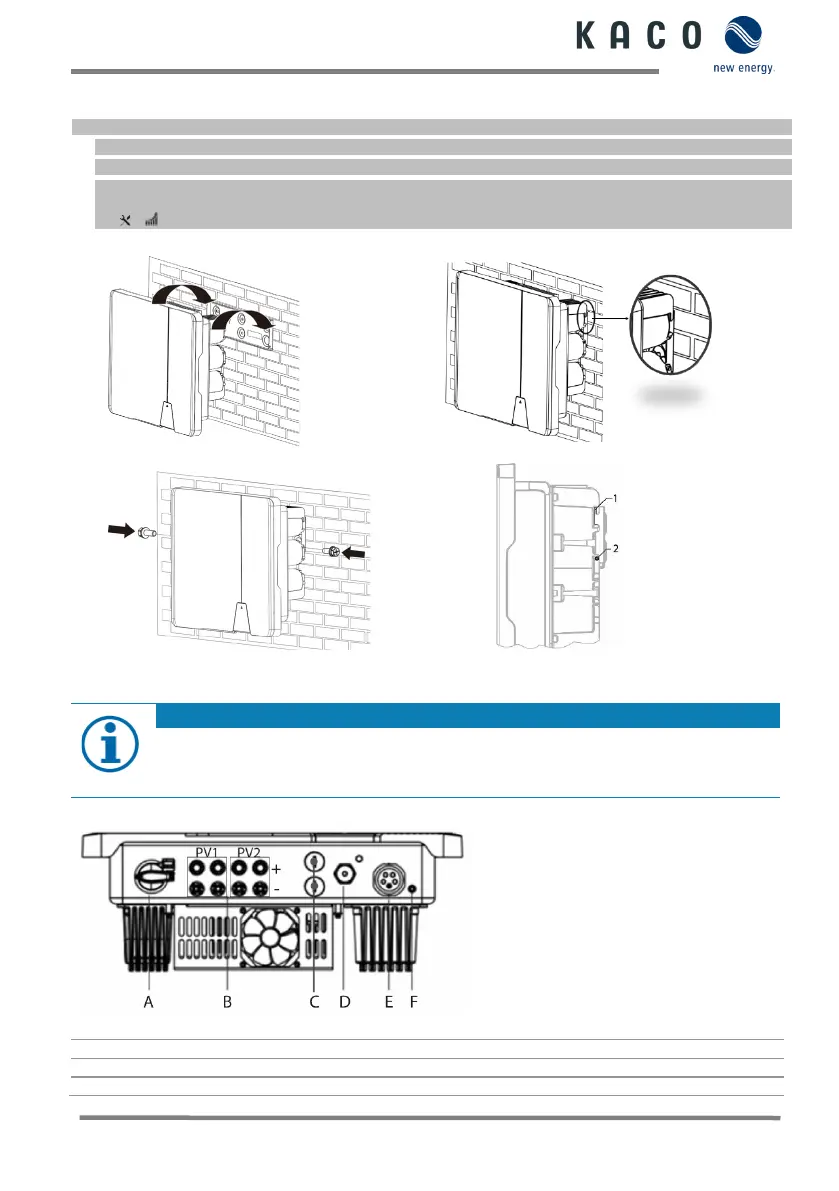

Levantar e montar o dispositivo
 Suporte de parede montado.
1 Elevar o dispositivo pelas cavidades para pegar (ver Fig. 3.2). Prestar atenção ao centro de gravidade do dispositivo!
2 Pendurar o dispositivo na placa de montagem (ver Fig. 6 e Fig. 8.2 – Pos 1.) e verificar o posicionamento seguro.
3 Montar os parafusos fornecidos (2x M5x14 mm) em ambos os lados para impedir a remoção do dispositivo dos furos
(Fig. 8.2 – Pos 2.).
[ P / 2 Nm]
» O dispositivo está montado. Prosseguir com a instalação elétrica.
Fig. 6: Engatar o inversor no suporte de parede
Fig. 7: Verificar o posicionamento seguro do dispositivo
Fig. 8.1: Fixar o inversor Fig. 8.2: Fixar o inversor
1.6 Efetuar a ligação elétrica
NOTA


normas de instalação específicas do país; classe de potência do dispositivo; comprimento do cabo; tipo
de colocação do cabo; temperaturas locais.
1.6.1 Vista geral do inversor por baixo
Fig. 8.3: Lado da ligação: Legenda
A Interruptor de corte CC integrado
D
COM 3 – ligação do adaptador Wi-Fi
B Ligação CC para gerador FV
E
Tomada de ligação CA
C COM1&2 – tomada RJ45 para ligação RS485
F
Ligação à terra da caixa
