Kaco blueplanet 3.0 NX3 M2 Quick Guide

Seite 21 KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2

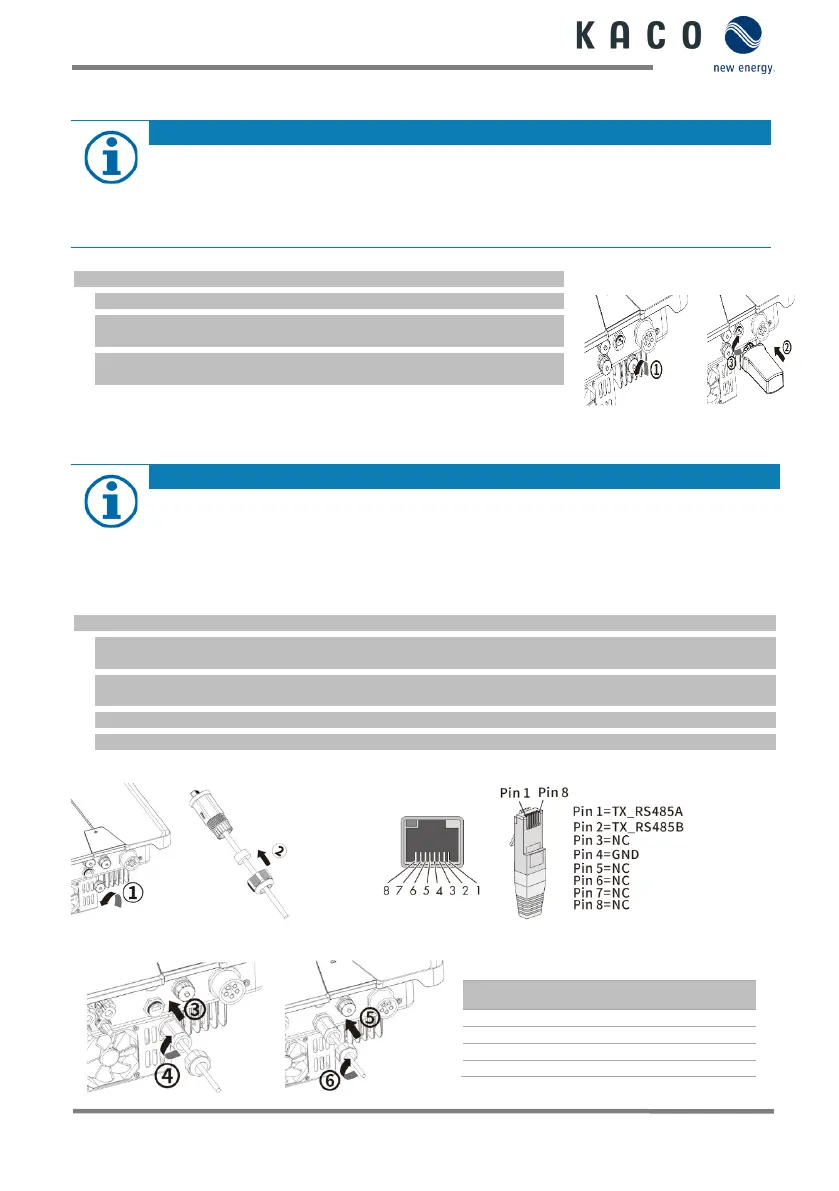

1.8 WLAN-Modul anschließen
HINWEIS

Interne Bauteile des Wechselrichters können durch elektrostatische Entladung oder Anschluss nicht
geeigneter USB Geräte irreparabel beschädigt werden.
› Erden Sie sich, bevor Sie Bauteile berühren.
› Der COM3 Anschluss ist nur für den im Lieferumfang beiliegenden Wi-Fi Stick oder von KACO new
energy optional erhältlichen 4G-Stick geeignet.
 Gerät ist an der Halterung montiert.
1 Kappe vom COM3-Anschluss entfernen (Pos. 1).
2 WLAN-Modul (Pos. 2) in den vorhandenen Anschluss einstecken und mithilfe der
Mutter des WLAN-Moduls in den Anschluss befestigen.
3 Sicherstellen, dass das Modul fest angeschlossen ist und dass das Etikett auf dem
Modul zu sehen ist.
» Das WLAN-Modul ist an das Gerät angeschlossen.
1.9 RS485- Anschluss
HINWEIS
Für den Anschluss an die RJ45 Buchse wird ein Netzwerkkabel der Kategorie 5E oder höher benötigt.
Für den Außeneinsatz ist eine UV-Beständigkeit sowie eine maximale Installationslänge
(über alle Wechselrichter) von 1000m erlaubt.
Gefahr der 
Interne Komponenten des Wechselrichters können durch eine falsche Verdrahtung zwischen Leistungs-
und Signalkabel irreparabel beschädigt werden. Alle Garantieansprüche werden dadurch hinfällig.
› Beachten Sie die korrekte Belegung des Kabels.
 Gerät ist an der Halterung montiert.
1 Abdeckkappe des Kommunikationsanschlusses (COM1 oder COM2) abschrauben (s. Darstellung unten, Abfolge und
Pfeilrichtungen beachten).
2 Netzwerkkabel durch Gewindehülse (incl. Überwurfmutter) durchführen.
3 Kommunikationsleitung wie in Abbildung 19 gezeigt konfigurieren (nach DIN 46228-4, kundenseitig bereitgestellt).
4 Netzwerkkabel in COM1 oder COM2 einstecken (s. Abb. 20. Abfolge und Pfeilrichtungen beachten)
5 Gewindehülse festziehen, dann die Überwurfmutter am Ende anziehen (Pos. 5 und 6).
» Das RS485-Kabel ist an das Gerät angeschlossen.
Abb. 18: Netzwerkkabel einführen
Abb. 19: Kabelanschlussbelegung
Abb. 20 (links): Netzwerkkabel anschließen
Legende
1
Abdeckkappe
2
Netzwerkkabel
3
Gewindehülse
4
Dichtung mit Überwurfmutter
Abb. 17: WLAN-Modul einstecken
