 Monteerige seinahoidik.
1 Tõstke seadet käepidemesüvenditest (vt joonis 3.2). Jälgige seadme raskuskeset!
2 Haakige seade paigaldusplaadile (vt joonis 6 ja joonis 8.2 – pos 1) ja kontrollige kindlat kinnitust.
3 Monteerige kaasasolevad poldid (2x M5x14 mm) kaitseks väljatõstmise vastu mõlemale küljele puuravadesse
(joonis 8.2 – pos 2).
[ P / 2 Nm]
» Seade on monteeritud. Jätkake elektripaigaldisega.

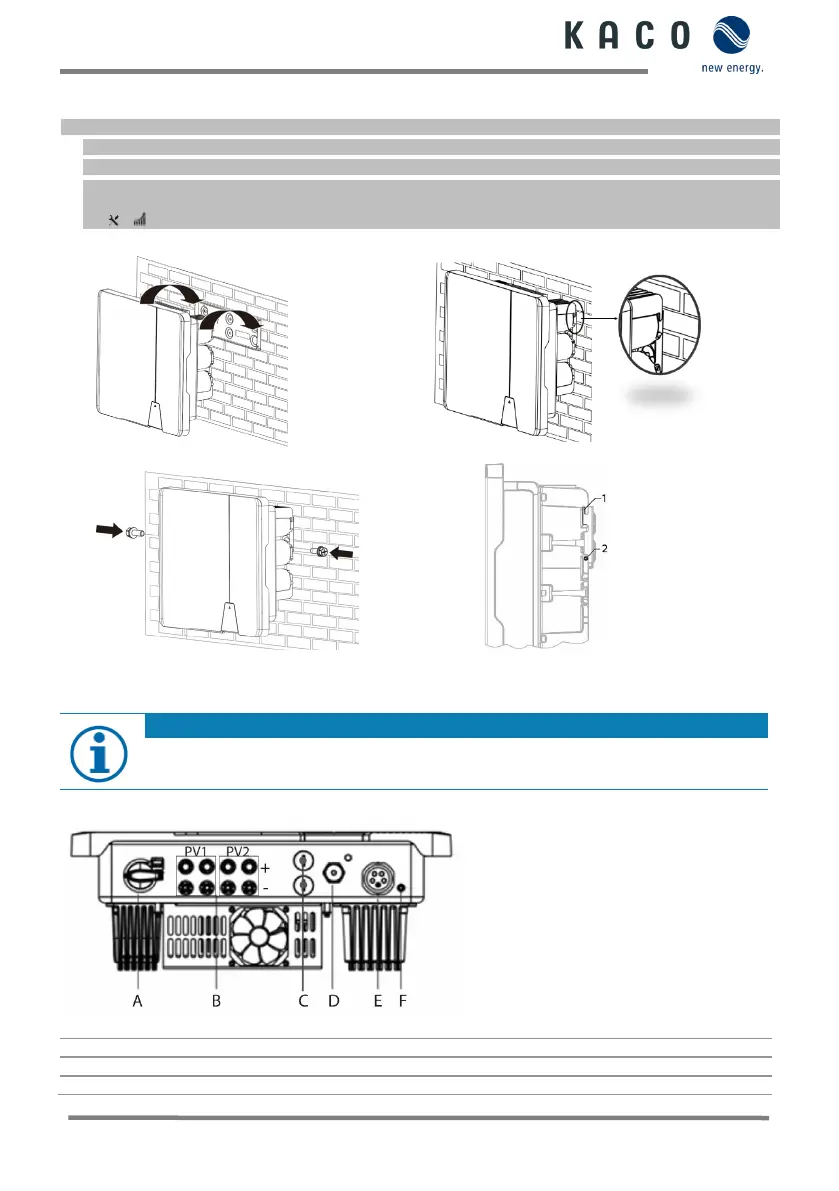

Joonis 6. Inverteri seinahoidikusse haakimine
Joonis 7. Seadme kindla kinnituse kontrollimine
Joonis 8.1. Inverteri kinnitamine Joonis 8.2. Inverteri kinnitamine
1.6 Elektriliselt ühendamine
MÄRKUS

riigipõhised paigaldusstandardid; seadme võimsusklass; juhtme pikkus; juhtme paigalduse liik; kohalikud
temperatuurid.
1.6.1 Inverteri üldvaade alt
Joonis 8.3. Ühenduspool: Legend
A Integreeritud DC-lahklüliti
D
COM 3 – wifi pulkühendus
B DC-ühendus fotoelektrilisele generaatorile
E
AC-ühenduspesa
C COM1&2 – RJ45 pesa RS485 liitmiku jaoks
F
Korpuse maandus
