1 Levante el equipo utilizando las cavidades de sujeción (véase fig. 3.2). ¡Tener en cuenta el centro de gravedad del equipo!
2 Enganchar el equipo en la placa de montaje (véase fig. 6 y fig. 8.2 – n.º 1.) y compruebe que esté firmemente asentado.
3 Montar los tornillos adjuntos antielevación (2x M5x14mm) (fig.8.2 – n.º 2.) a ambos lados.
[ P / 2 Nm]
» El equipo está montado. Continuar con la instalación eléctrica.

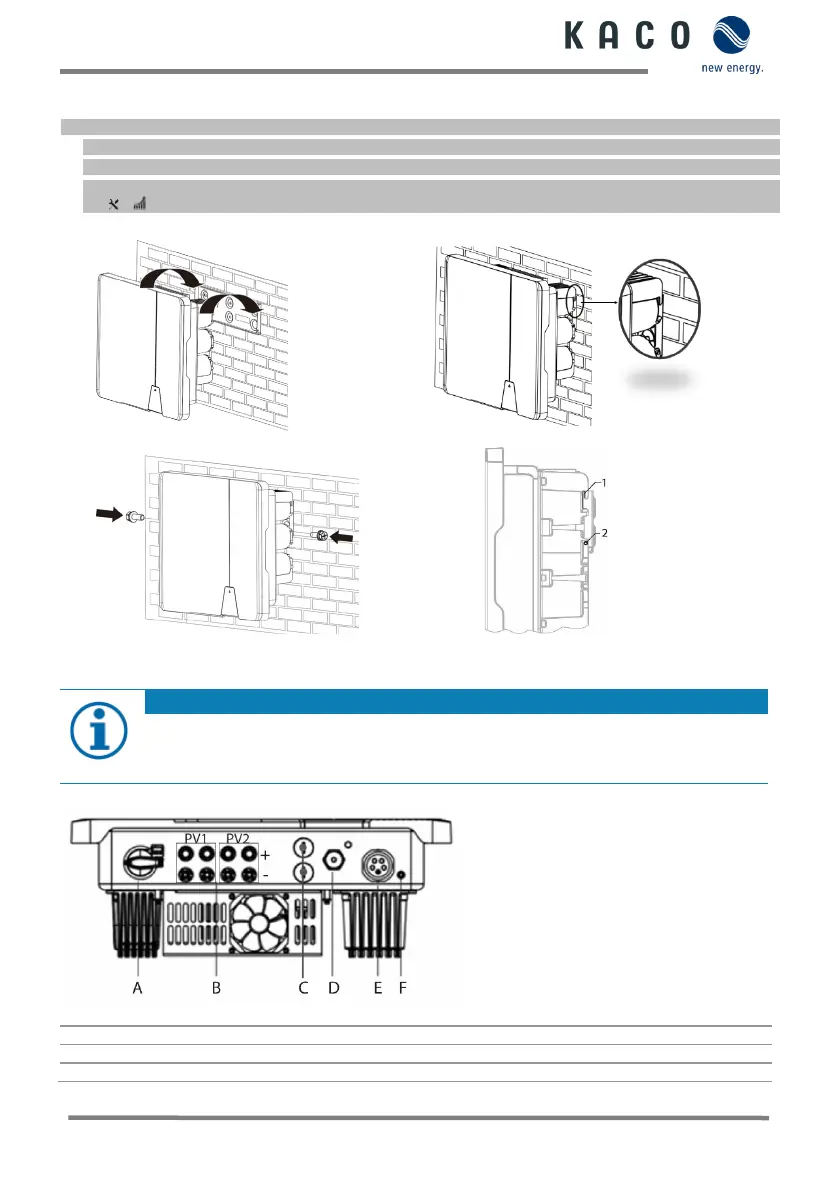

Fig. 6: Enganchar el inversor en el soporte mural
Fig. 7: Comprobar que el equipo esté asentado de forma segura
Fig. 8.1: Fijar el inversor Fig. 8.2: Fijar el inversor
1.6 Establecer la conexión eléctrica
Seleccione la sección transversal de cable, el tipo de fusible y el valor del fusible en función de las
siguientes condiciones generales:
normativa de instalación nacional; clase de potencia del equipo; longitud de cable; tipo de tendido de
cables; temperaturas locales.
1.6.1 Vista general del inversor desde abajo
Fig. 8.3: Lado de conexión: Leyenda
A Seccionador de CC integrado
COM 3 – Conexión de adaptador WiFi
B Conexión de CC para generador FV
C COM1&2 – Hembra RJ45 para conexión RS485
Conexión de tierra de la carcasa
