1.6.2 Konfigurer AC-tilslutning
 Du har afsluttet monteringen.
1 Skub kabelforskruningen og kabinettet med pakningen over ledningen.
2 Fjern isoleringen fra kablet [sl. 75 mm].
3 Afkort ledninger N, L med 2 mm mere end beskyttelsesleder PE, og afisoler N, L, PE med 12 mm.
4 Fleksible ledninger skal være forsynet med ledningstyller i henhold til DIN 46228.
5 Indsæt ledningerne i kontakterne i henhold til mærkningen på kontaktbæreren.
6 Skruerne på kontaktbæreren strammes med den medfølgende unbrakonøgle [ W_3 / 2,0 Nm].
7 Tryk kontaktbæreren ind, til der høres et "klik".
8 Hold fast i kabinettet, og stram kabelforskruningen [ W_40 / 5,0 Nm]
» Foretag elektrisk tilslutning.

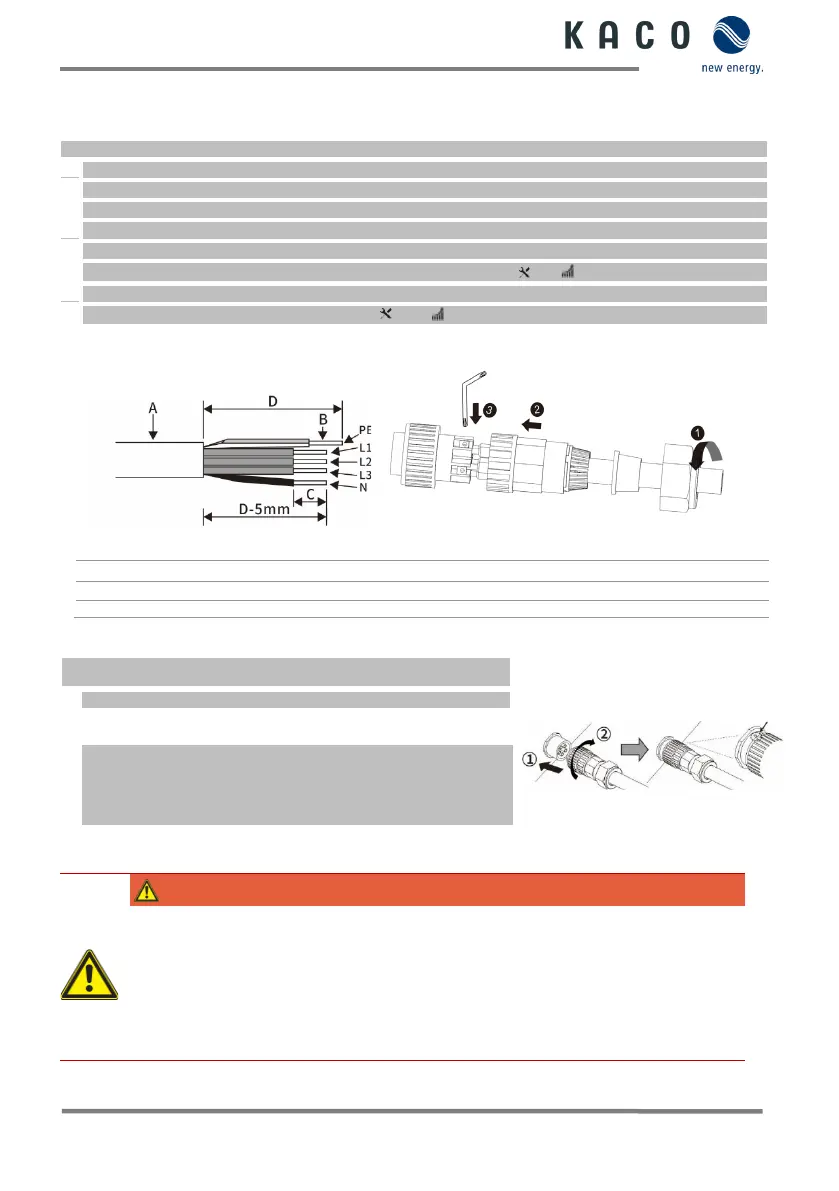

Fig. 9: Afisoler ledningerne
Fig. 10: Tilslut ledningerne på kontaktbæreren og
Tegnforklaring
A
Udvendig diameter (Ø 18 til 21 mm)
C
Afisoleringslængde for de isolerede ledninger (ca. 12 mm)
B
Ledningstværsnit (4 til 6 mm²)
D
Afisoleringslængde for AC-ledningens udvendige skærm (ca. 75 mm)
Foretag AC-tilslutning
 Fagligt korrekt konfiguration af AC-tilslutningsstik.
1 Sæt AC-tilslutningsstikket ind i enhedens stikforbindelse.
 BEMÆRK: AC-

2 Læg ledningerne fagligt korrekt og iht. følgende regler:
– Læg ledningerne rundt om enheden med en minimumsafstand på 20 cm.
– Læg aldrig kabler over halvledere (kølelegeme).
– For stor bøjningskraft bringer beskyttelsesklassen i fare. Læg kablerne
med en bøjningsradius på mindst fire gange kablets diameter.
» Enheden er tilsluttet forsyningsnettet.
1.6.3 Konfigurer DC-tilslutning
FARE
Livsfare på grund af 
Berøring af spændingsførende tilslutninger fører til alvorlige kvæstelser eller døden.
Ved sollys på PV-generatoren er der jævnspænding ved de åbne ender på DC-ledningerne.
› Sørg for, at PV-modulerne har en god isolering mod jord.
› På den iht. statistiske data koldeste dag må PV-modulernes maksimale tomgangsspænding ikke
overskride velselretterens maksimale indgangsspænding.
› Kontroller DC-ledningernes polaritet.
› Det er sikret, at DC er spændingsfri.
› DC-stikforbindelsen må ikke afbrydes under belastning.
Fig.
11: Klik AC-tilslutningsstikket
sammen apparatstikket
