Sidan 193 KACO Blueplanet 3,0 NX3 M2 KACO Blueplanet 5,0 NX3 M2 KACO Blueplanet 8,0 NX3 M2 KACO Blueplanet 10,0 NX3 M2
KACO Blueplanet 15,0 NX3 M2 KACO Blueplanet 20,0 NX3 M2
1.4 Montera väggfästet
FÖRSIKTIGT
Vid användning av olämpligt fästmaterial kan enheten falla ner och personer skadas allvarligt under
enheten.
› Använd bara fästmaterial som passar monteringsunderlaget. Bifogat fästmaterial är bara avsett för
murverk och betong.
› Montera endast enheten upprätt.
ANVISNING
Om man inte tar hänsyn till de rekommenderade minimiavstånden kan enheten övergå till
effektminskningen pga. bristande ventilation och därmed förbunden värmeutveckling.
› Håll minimiavstånden och se till att det finns tillräckligt god ventilation.
› Under drift får inga föremål finnas på enhetens kåpa.
› Kontrollera att inga främmande föremål hindrar värmeavledningen efter att enheten monterats.

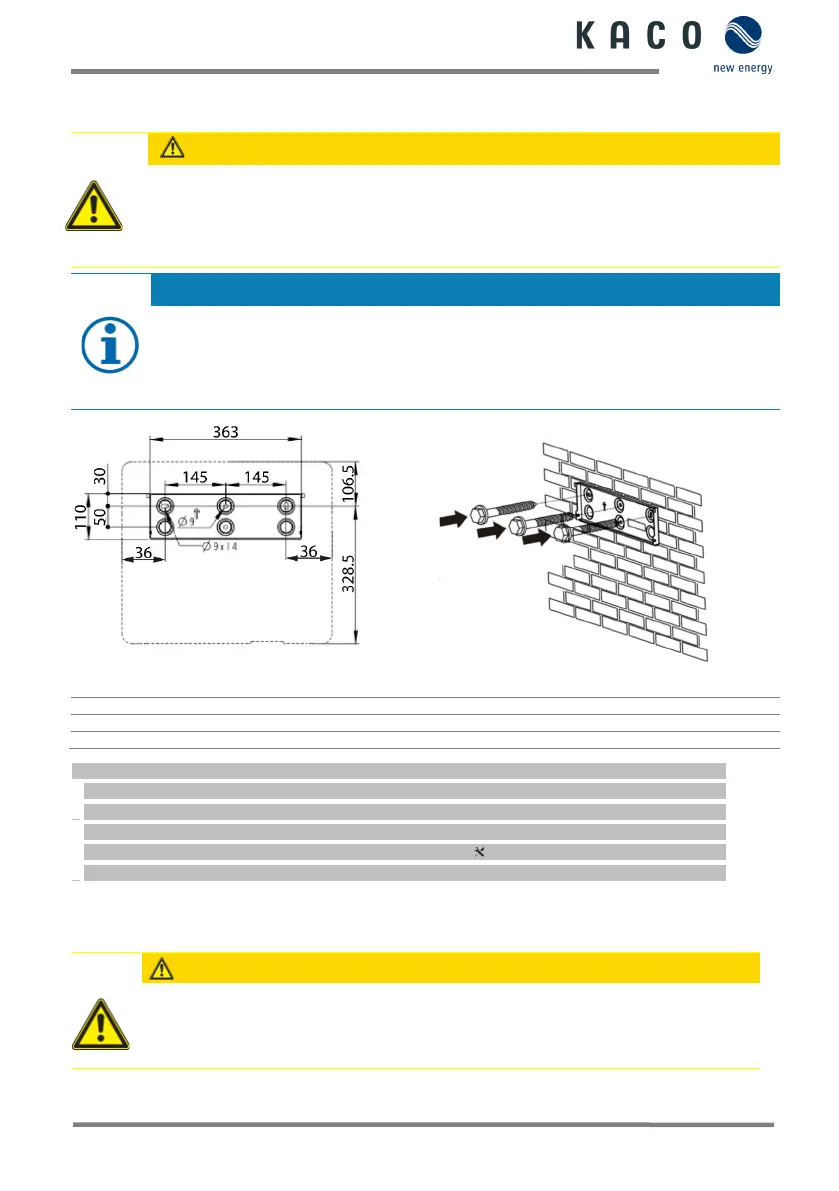

Fig. 4: Hål för väggmontering
Fig. 5: Montera väggfästet
1 Borra tre hål [Ø 10 mm med djup 70 mm]
2 Sätt i skruvar och pluggar
Kartong med hållare och monteringssats har tagits ut ur förpackningen och öppnats.
1 Markera upphängningspositionen enligt hållarens position med tre markeringar på väggytan.
2 Markera borrhålens positioner och borra tre hål.
3 Fäst hållaren med lämpligt fästmaterial i monteringssatsen på väggen [ W-10].
» Fortsätt med monteringen av enheten.
1.5 Sätta fast enheten
FÖRSIKTIGT
Om enheten lyfts upp på ett felaktigt sätt kan enheten tippa och sedan falla.
› Lyft alltid enheten lodrätt i de avsedda infällda handtagen.
› Använd klätterhjälpmedel för den valda monteringshöjden.
› Använd skyddshandskar och skyddsskor när enheten lyfts upp respektive ner.
