Kaco blueplanet 3.0 NX3 M2 Quick Guide

Seite 19 KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2
1.6.2 AC-Anschluss konfigurieren
 Sie haben die Montage abgeschlossen.
1 Die Kabelverschraubung und das Gehäuse mit der Dichtung über die Leitung schieben.
2 Kabel abmanteln [sl. 75 mm].
3 Adern N, L um 2 mm mehr kürzen als den Schutzleiter PE und N, L, PE um 12 mm abisolieren.
4 Flexible Adern müssen mit Aderendhülsen nach DIN 46228 bestückt werden.
5 Adern gemäß der Kennzeichnung auf dem Kontaktträger in die Kontakte einfügen.
6 Schrauben am Kontaktträger mit beiliegendem Inbusschlüssel anziehen [ W_3 / 2,0 Nm].
7 Kontaktträger bis zu einem hörbaren „Klick“ in das Gehäuse eindrücken.
8 Gehäuse festhalten und Kabelverschraubung anziehen [ W_40 / 5,0 Nm]
» Elektrischen Anschluss vornehmen.

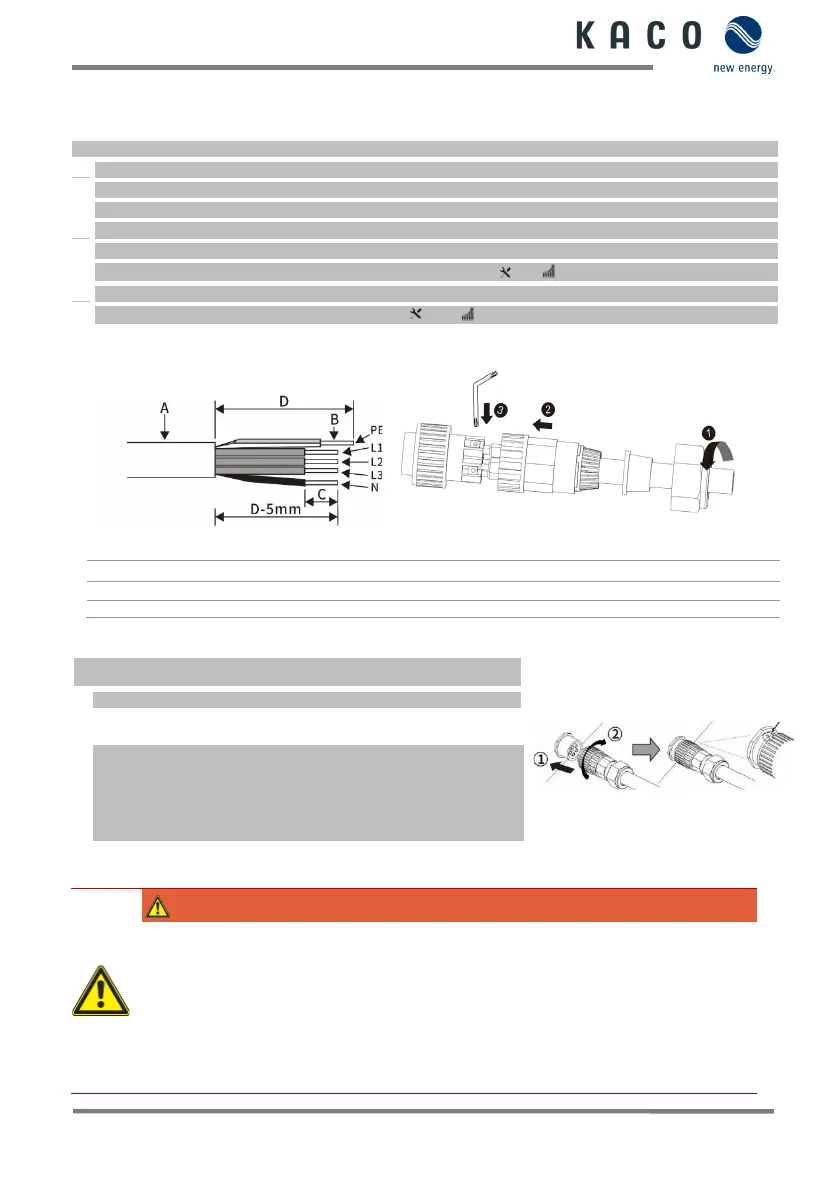

Abb. 9: Drähte abisolieren
Abb. 10: Adern am Kontaktträger einfügen und
Legende
A
Außendurchmesser (Ø 18 bis 21 mm)
C
Abisolierlänge der isolierten Leitungen (ca. 12 mm)
B
Leitungsquerschnitt (4 bis 6 mm²)
D
Abisolierlänge des Außenmantels der AC-Leitung (ca. 75 mm)
AC-Anschluss vornehmen
 AC-Anschlussstecker fachgerecht konfiguriert.
1 AC-Anschlussstecker am Gerätesteckverbinder des Gerätes einsetzen.
 HINWEIS: AC-hörbar
einrastet.
2 Leitungen fachgerecht und nach folgenden Regeln verlegen:
– Leitungen um das Gerät mit einem Mindestabstand von 20 cm verlegen.
– Leitungen niemals über Halbleiter (Kühlkörper) verlegen.
– Zu große Biegekräfte gefährden die Schutzart. Leitungen mit einem
Biegeradius von mindestens dem Vierfachen des Kabeldurchmessers
verlegen.
» Das Gerät ist an das Versorgungsnetz angeschlossen.
1.6.3 DC-Anschluss konfigurieren
GEFAHR
Lebensgefahr durch Stromschlag!
Das Berühren der spannungsführenden Anschlüsse führt zu schweren Verletzungen oder zum Tod. Bei
Sonneneinstrahlung auf den PV-Generator liegt an den offenen Enden der DC-Leitungen eine
Gleichspannung an.
› Stellen Sie sicher, dass die PV-Module eine gute Isolierung gegen Erde aufweisen.
› Am gemäß statistischen Daten kältesten Tag darf die maximale Leerlaufspannung der PV-Module die
maximale Eingangsspannung des Wechselrichters nicht überschreiten.
› Polarität der DC-Leitungen überprüfen.
› DC-Spannungsfreiheit sicher gestellt.
› DC-Steckverbinder nicht unter Last trennen.
Abb.
11: AC-Anschlussstecker mit
dem Gerätestecker einrasten
