1.4 Montagem do suporte de parede
CUIDADO

A utilização de materiais de fixação inadequados pode provocar a queda do dispositivo e ferir gravemente
as pessoas que se encontram por baixo do mesmo.
› Utilize apenas o material de fixação adequado à base de montagem. O material de fixação incluído
é adequado apenas para alvenaria e betão.
› Monte o dispositivo apenas na vertical.
NOTA

A inobservância das distâncias mínimas recomendadas pode fazer com que o dispositivo entre no modo
de limitação de potência devido a uma ventilação insuficiente e consequente formação de calor.
› Respeite as distâncias mínimas e assegure uma dissipação suficiente do calor.
› Durante a operação não podem existir objetos por cima da caixa do dispositivo.
› Após a montagem do dispositivo, certifique-se de que não há qualquer objeto estranho a impedir a
dissipação do calor.

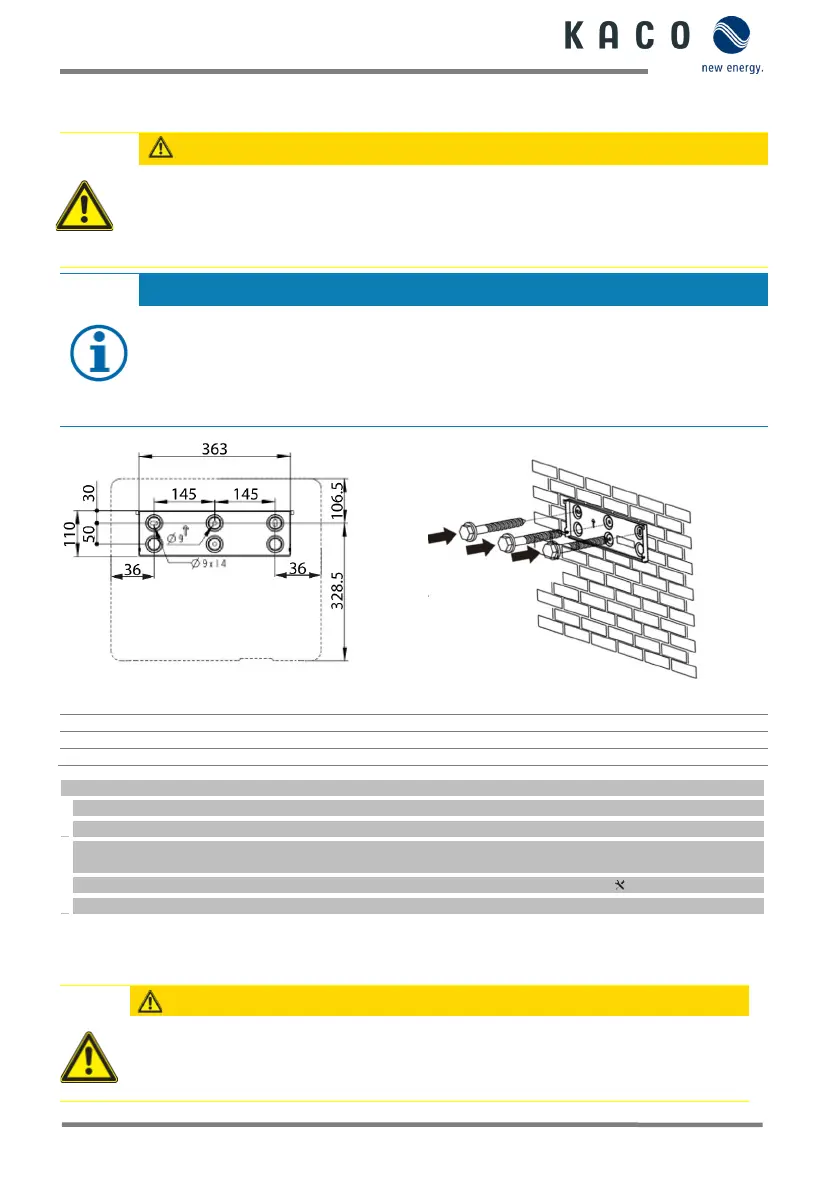

Fig. 4: Furos para a montagem na parede
Fig. 5: Montagem do suporte de parede
Legenda
1 Fazer três furos [Ø 10 mm com 70 mm de profundidade]
3 Montar o suporte de parede
2 Colocar os parafusos e buchas
 Caixa de cartão, com o suporte e o conjunto de montagem, retirada da embalagem e aberta.
1 Marcar a posição de suspensão com três marcas na superfície da parede, de acordo com a posição do suporte.
2 Marcar as posições dos furos e fazer três furos.

desenho Fig. 3.1.
3 Fixar o suporte na parede com o material de fixação adequado incluído no conjunto de montagem [ W-10].

» Prosseguir com a montagem do dispositivo.
1.5 Colocar o dispositivo
CUIDADO
Perigo de ferimentos devido a um levantamento e transporte incorretos.
A elevação incorreta pode fazer com que o dispositivo tombe e, consequentemente, caia.
› Eleve o dispositivo sempre na vertical através das cavidades para pegar previstas.
› Utilize um auxiliar de subida para alcançar a altura de montagem selecionada.
› Use luvas de proteção e calçado de segurança ao elevar e baixar o dispositivo.
