Kaco blueplanet 3.0 NX3 M2 Quick Guide

Seite 17 KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2
1.4 Montage der Wandhalterung
VORSICHT
Gefahr bei Einsatz von ungeeignetem Befestigungsmaterial!
Bei Einsatz von ungeeignetem Befestigungsmaterial kann das Gerät herabfallen und Personen unter dem
Gerät schwer verletzen.
› Nur dem Montageuntergrund entsprechendes Befestigungsmaterial verwenden. Beiliegendes
Befestigungsmaterial ist nur für Mauerwerk und Beton geeignet.
› Gerät nur aufrecht montieren.
HINWEIS
Leistungsreduzierung durch Stauwärme!
Bei Nichtbeachtung der empfohlenen Mindestabstände kann das Gerät aufgrund von mangelnder
Belüftung und damit verbundener Wärmeentwicklung in die Leistungsabregelung übergehen.
› Mindestabstände einhalten und für ausreichende Wärmeabfuhr sorgen.
› Während des Betriebs dürfen sich keine Gegenstände auf dem Gehäuse des Gerätes befinden.
› Sicherstellen, dass nach der Gerätemontage keine Fremdstoffe die Wärmeabfuhr behindern.

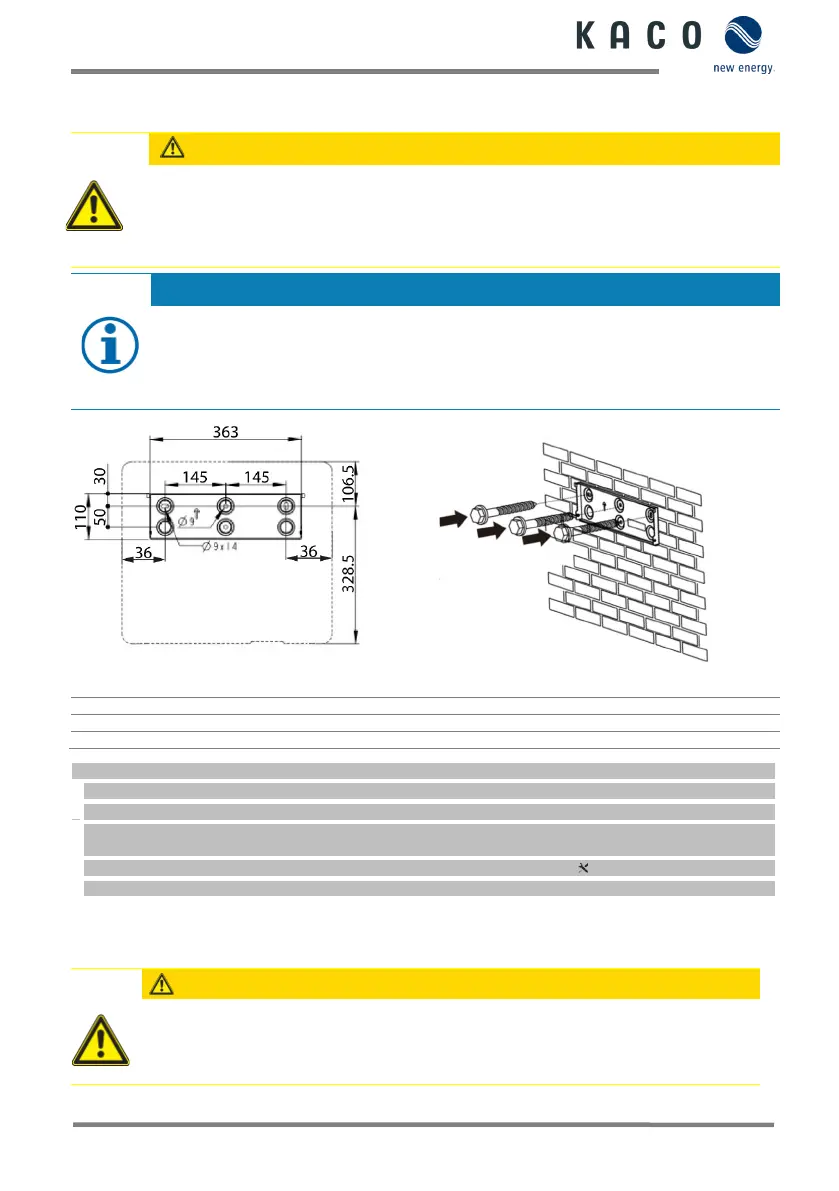

Abb. 4: Bohrungen für die Wandmontage
Abb. 5: Montage der Wandhalterung
Legende
1 Drei Löcher bohren [Ø 10 mm mit Tiefe 70 mm]
3 Wandhalterung montieren
2 Schrauben und Dübel einführen
 Kartonage mit Halterung und Montagesatz aus der Verpackung entnommen und geöffnet.
1 Aufhängeposition gemäß Position der Halterung mit drei Markierungen an der Wandfläche markieren.
2 Positionen der Bohrlöcher markieren und drei Löcher bohren.

Zeichnung Abb. 3.1 angegeben.
3 Halterung mit geeignetem Befestigungsmaterial im Montagesatz an der Wand befestigen [ W-10].

» Mit der Montage des Gerätes fortfahren.
1.5 Gerät anbringen
VORSICHT
Verletzungsgefahr durch unsachgemäßes Anheben und Transportieren.
Durch unsachgemäßes Anheben kann das Gerät kippen und dann herunterfallen.
› Gerät immer an den dafür vorgesehenen Griffmulden senkrecht anheben.
› Steighilfe für die gewählte Montagehöhe verwenden.
› Schutzhandschuhe und Sicherheitsschuhe beim An- und Abheben des Gerätes tragen.
