Side 186 KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2

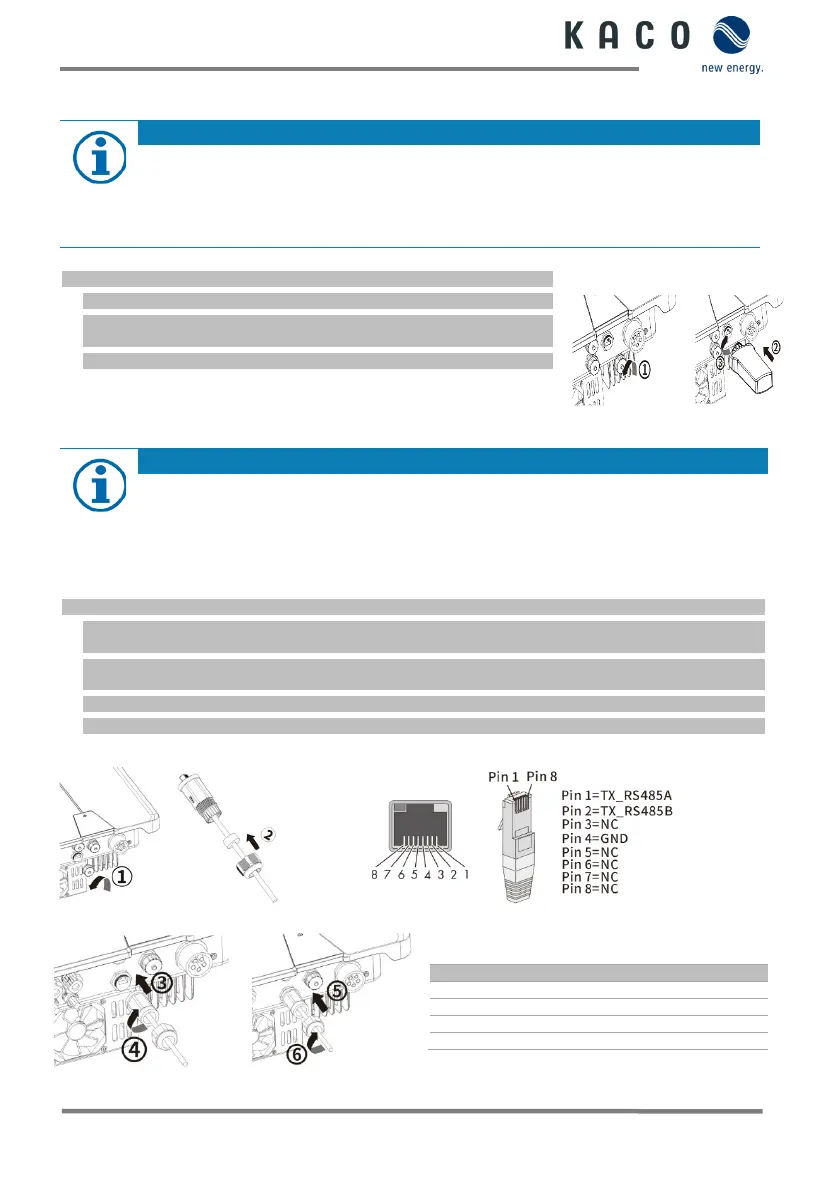

1.8 Koble til WLAN-modul
Interne komponenter inne i vekselretteren kan ødelegges uopprettelig av statisk utladning eller tilkobling
av ikke-egnede USB-apparater.
› Jord deg selv før du tar på komponentene.
› COM3-tilkoblingen er bare for Wi-Fi-adapteren som følger med i leveransen, eller 4G-adapteren
som kan fås hos KACO new energy som tilbehør.
Apparatet er montert på holderen.
1 Fjern hetten fra COM3-tilkoblingen (pos. 1).
2 Plugg WLAN-modulen (pos. 2) inn i den eksisterende tilkoblingen, og fest den
i tilkoblingen ved hjelp av WLAN-modulen.
3 Kontroller at modulen er fast tilkoblet og at etiketten kan ses på modulen.
» WLAN-modulen er koblet til apparatet.
1.9 RS485-tilkobling
For tilkoblingen til RJ45-kontakten kreves en nettverkskabel i kategori 5E eller høyere.
For bruk utendørs er en UV-bestandighet samt en maksimal installasjonslengde (over alle
vekselretterne) på 1000 m tillatt.
Fare for
Interne komponenter på vekselretteren kan skades permanent på grunn av en feil kabling mellom
effekt- og signalkabelen. Alle garantikrav blir da ugyldige.
› Legg merke til riktig tildeling av kabelen.
Apparatet er montert på holderen.
1 Skru av dekkhetten til kommunikasjonstilkoblingen (COM1 eller COM2) (se fremstilling nedenfor, følg rekkefølge og
pilretningene).
2 Før nettverkskabelen gjennom gjengehylsen (inkl. overfallsmutteren).
3 Konfigurer kommunikasjonsledning slik som vist på figur 19 (etter DIN 46228-4, klargjort av kunden).
4 Sett nettverkskabelen inn i COM1 eller COM2 (se fig. 20. følg rekkefølge og pilretningene)
5 Trekk til gjengehylsen, overfallsmutteren trekkes til deretter (pos. 5 og 6).
» Koble RS485-kabelen til apparatet.
Fig. 18: Føre inn nettverkskabel
Fig. 19: Kabeltilkoblingsbelegg
Fig. 20 (venstre): Koble til nettverkskabel
Tetning med overfallsmutteren
Fig. 17: Sette i WLAN-modulen
