1.4 Montaje del soporte mural
ATENCIÓN
¡Peligro al usar materiales de
Si se utilizan materiales de fijación inadecuados, el equipo podría caer y provocar lesiones graves a las
personas.
› Utilice solo el material de fijación adecuado para la superficie de montaje. El material de fijación
incluido solo es adecuado para ladrillo y hormigón.
› Monte el equipo únicamente en posición vertical.
AVISO
Reducción de potencia por acumulación de calor.
El incumplimiento de las distancias mínimas recomendadas puede provocar la reducción de potencia y la
desconexión de protección del equipo por motivo de falta de ventilación y por la formación de calor que
ello conlleva.
› Respete las distancias mínimas y asegure una evacuación suficiente del calor.
› No debe haber objetos sobre la carcasa del equipo durante el funcionamiento.
› Tras el montaje del equipo, asegúrese de que no haya sustancias extrañas que impidan la evacuación

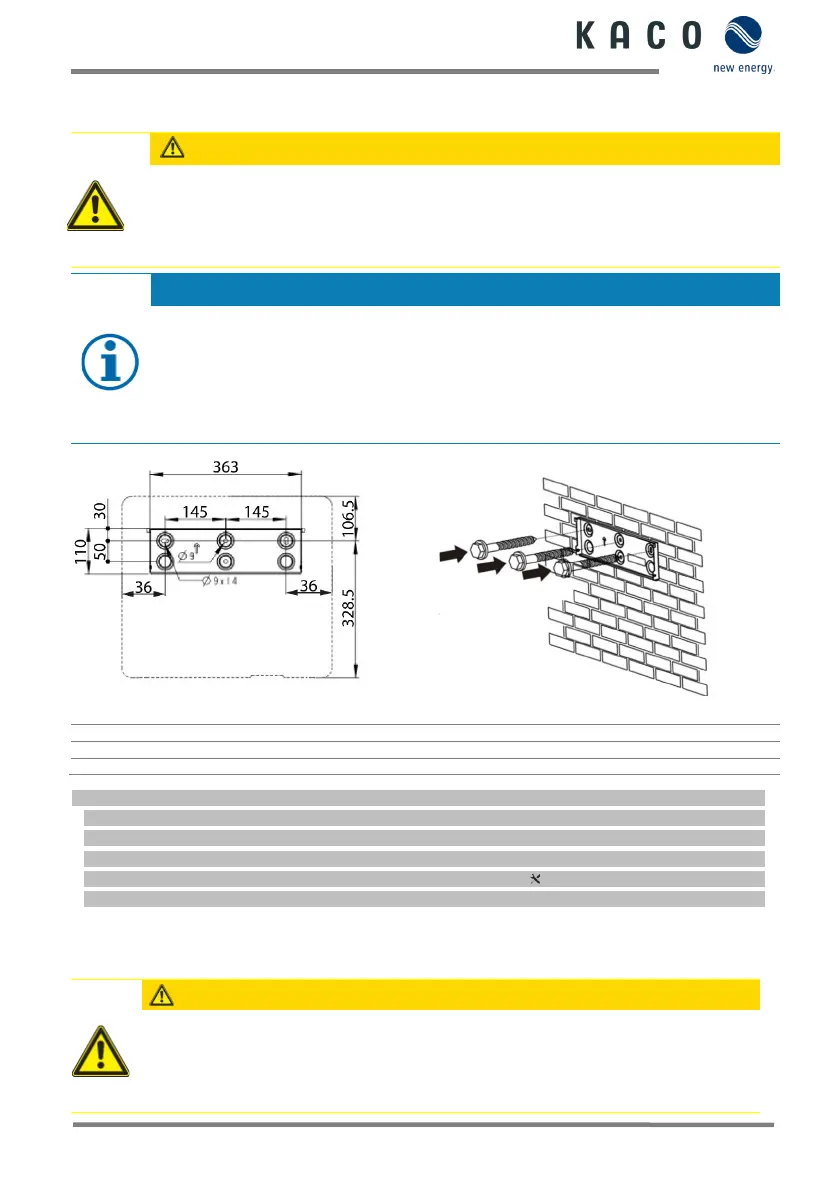

Fig. 4: Taladros para el montaje en pared
Fig. 5: Montaje del soporte mural
1 Taladrar tres orificios [Ø 10 mm con 70 mm de profundidad]
3 Montar el soporte mural
2 Introducir los tornillos y tacos
Caja de cartón con el soporte y el kit de montaje extraída del embalaje y abierta.
1 Defina la posición de suspensión del soporte realizando tres marcas en la superficie de la pared.
2 Marque las posiciones de los taladros y realice tres agujeros.
3.1.
3 Fije el soporte a la pared con el material de fijación adecuado del kit de montaje [ W-10].
» Prosiga con el montaje del equipo.
1.5 Colocar el equipo
ATENCIÓN
Peligro de lesiones por elevación y transporte inadecuados.
La elevación inadecuada del equipo puede provocar su inclinación y, por tanto, su caída.
› Eleve el equipo siempre en posición vertical y utilizando únicamente las cavidades de sujeción
previstas para tal fin.
› Utilice plataformas para acceder a la altura de montaje seleccionada.
› Utilice guantes y calzado de seguridad al elevar y depositar el equipo.
