Lyfta upp och montera enheten
 Väggfäste monterat.
1 Lyft anordningen i de infällda handtagen (se fig. 3.2). Beakta enhetens tyngdpunkt!
2 Häng enheten i monteringsplattan (se fig. 6 och fig. 8.2 – pos. 1) och kontrollera att den sitter fast ordentligt.
3 Montera bifogade skruvar (2x M5x14mm) på båda sidor för att säkra att den inte lossar i borrhålet (fig.8.2 – pos 2).
[ P / 2 Nm]
» Enheten har monterats. Fortsätt med elinstallationen.

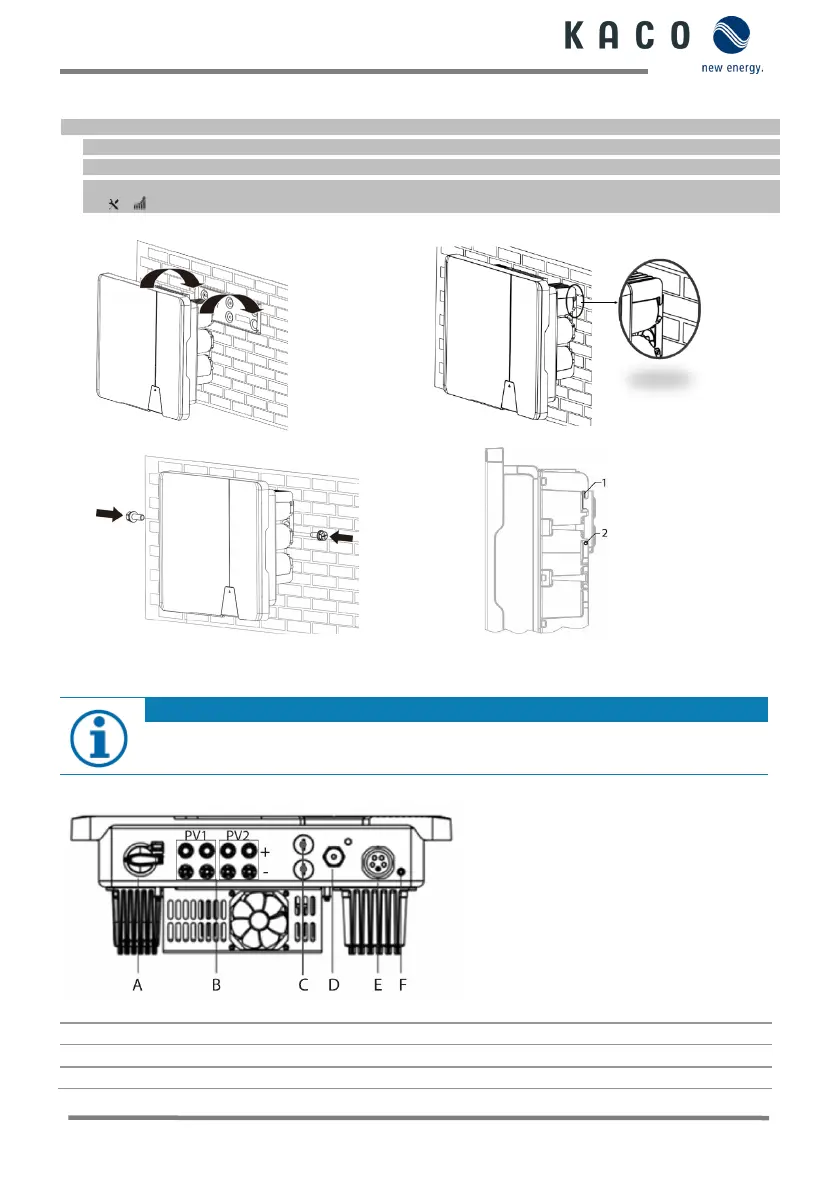

Fig. 6: Häng växelriktaren i väggfästet
Fig. 7: Kontrollera att enheten sitter ordentligt
Fig. 8.1: Fästa växelriktaren Fig. 8.2: Fästa växelriktaren
1.6 Utföra den elektriska anslutningen
ANVISNING

Landsspecifika installationsnormer; effektklass för enheten; ledningslängd; typ av ledningsdragning;
lokala temperaturer.
1.6.1 Allmän vy av växelriktaren underifrån
Fig. 8.3: Anslutningssida: Bildtext
A Integrerad DC-skiljebrytare
D
COM 3 – WiFi-stickanslutning
B DC-anslutning för PV-generator
E
AC-anslutningsuttag
C COM1&2 – RJ45 uttag för RS485-anslutning
F
Höljets jordning
