KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2 Pagina 75

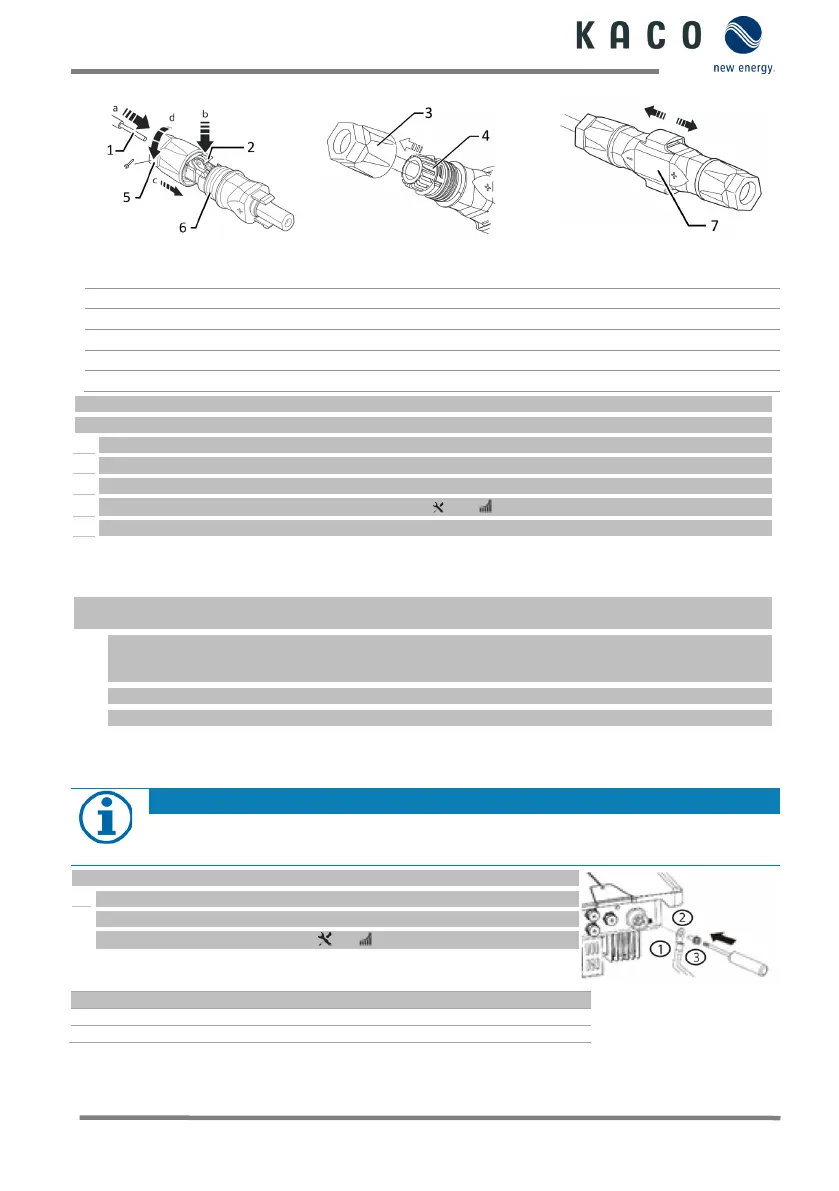

Afb. 13: Inzetstuk in huls schuiven
Afb. 14: Bevestiging
controleren
Draad voor DC-aansluiting
U heeft de montage afgerond.
1 Voer geïsoleerde draden met getwiste draden voorzichtig in tot de aansluiting.
2 Sluit de veer zo dat deze zich vastzet en schuif het inzetstuk in de huls.
3 Zet de kabelwartel vast met een contramoer en draai vast [ W_15/ 1,8 Nm].
4 Voeg het inzetstuk samen met de contactstekker.
» Elektrische aansluiting realiseren
PV-generator aansluiten
De DC-stekker moet worden geconfigureerd en de PV-generator moet worden gecontroleerd om er zeker van te zijn dat er
geen aardsluiting voorhanden is.
OPMERKING: let op de uiteenlopende stroomvoercapaciteit van PV1
1 Haal de beschermkappen van de benodigde DC-aansluitingen aan de onderkant van het apparaat.
2 Steek de DC-stekkers paarsgewijs in de DC-Plus en DC-Min-aansluitstekkers (zie afb. 8.2)
» Het apparaat is verbonden met de PV-generator.
1.7 Potentiaalvereffening tot stand brengen
Afhankelijk van de plaatselijke installatievoorschriften kan het noodzakelijk zijn om het apparaat met een
tweede aardaansluiting te aarden. Hiervoor kan de schroefbout aan de onderkant van het apparaat
Apparaat is aan de houder gemonteerd.
1 Doe de aardingsgeleider in een geschikte M5 ringkabelschoen en krimp het contact.
2 Lijn de aansluitlip met de aardingsgeleider uit op de schroef.
3 Draai de schroef vast in de behuizing [ P_2/ 2,5 Nm].
» De behuizing is in de potentiaalvereffening opgenomen
M5-schroef (reeds gemonteerd)
16: Aarding
