 Seinäkiinnike asennettu.
1 Nosta laite kädensijoista (ks. kuva 3.2). Huomioi laitteen painopiste!
2 Ripusta laite asennuslevyyn (ks. kuva 6 ja kuvan 8.2 kohta 1), ja tarkista, että se on tukevasti kiinni.
3 Asenna mukana tulleet ruuvit (2x M5x14 mm) laitteen molemmille puolille reikiin (kuva 8.2 – kohta 2) estämään laitteen
irtinostaminen.
[ P / 2 Nm]
» Laite on kiinnitetty paikalleen. Jatka sähköasennuksella.

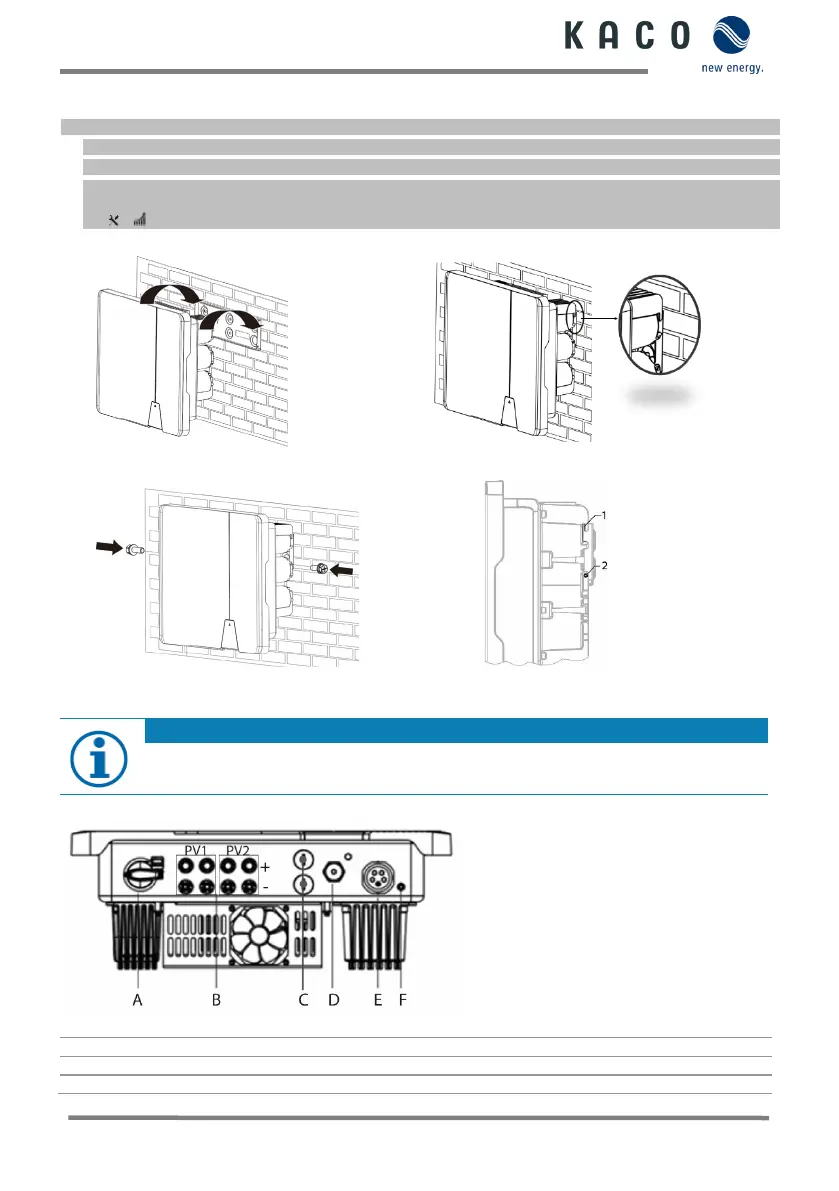

Kuva 6: Vaihtosuuntaimen ripustaminen
seinäkiinnikkeeseen
Kuva 7: Laitteen tukevan asennon varmistaminen
Kuva 8.1: Vaihtosuuntaimen kiinnitys Kuva 8.2: Vaihtosuuntaimen kiinnittäminen
1.6 Sähköliitännän tekeminen
OHJE

maakohtaiset asennusstandardit; laitteen teholuokka; johdon pituus; johdon asennustapa; paikalliset
lämpötilat.
1.6.1 Yleiskuva vaihtosuuntaimesta alhaalta katsottuna
Kuva 8.3: Liitäntäpuoli: Kuvateksti
A Integroitu DC-erotin
D
COM 3 – Wi-FI-tikkuliitäntä
B DC-liitäntä PV-generaattorille
E
AC-liitäntä
C COM1&2 – RJ45-liitin RS485-liitäntään
F
Kotelon maadoitus
