Page 28 KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2
1.4 Montage du support mural
ATTENTION
Si le matériel de fixation est inapproprié, l’appareil peut tomber et blesser gravement des personnes.
N’utiliser que le matériel de fixation correspondant à la surface de montage. Le matériel de fixation ci-joint
ne convient que pour les ouvrages de maçonnerie et le béton.
› Ne monter l’appareil qu’en position droite.
REMARQUE
Si les distances minimales recommandées ne sont pas respectées, l’appareil peut entrer en mode de
régulation de puissance en raison d’une aération insuffisante et de l’augmentation de la chaleur en
découlant.
› Respecter les distances minimales et veiller à une évacuation d’air chaud suffisante.
› Pendant le fonctionnement, veiller à ce qu’aucun objet ne se trouve sur le boîtier de l’appareil.
› Veiller à ce qu’aucun corps étranger ne fasse obstacle à l’évacuation d’air chaud après le montage de

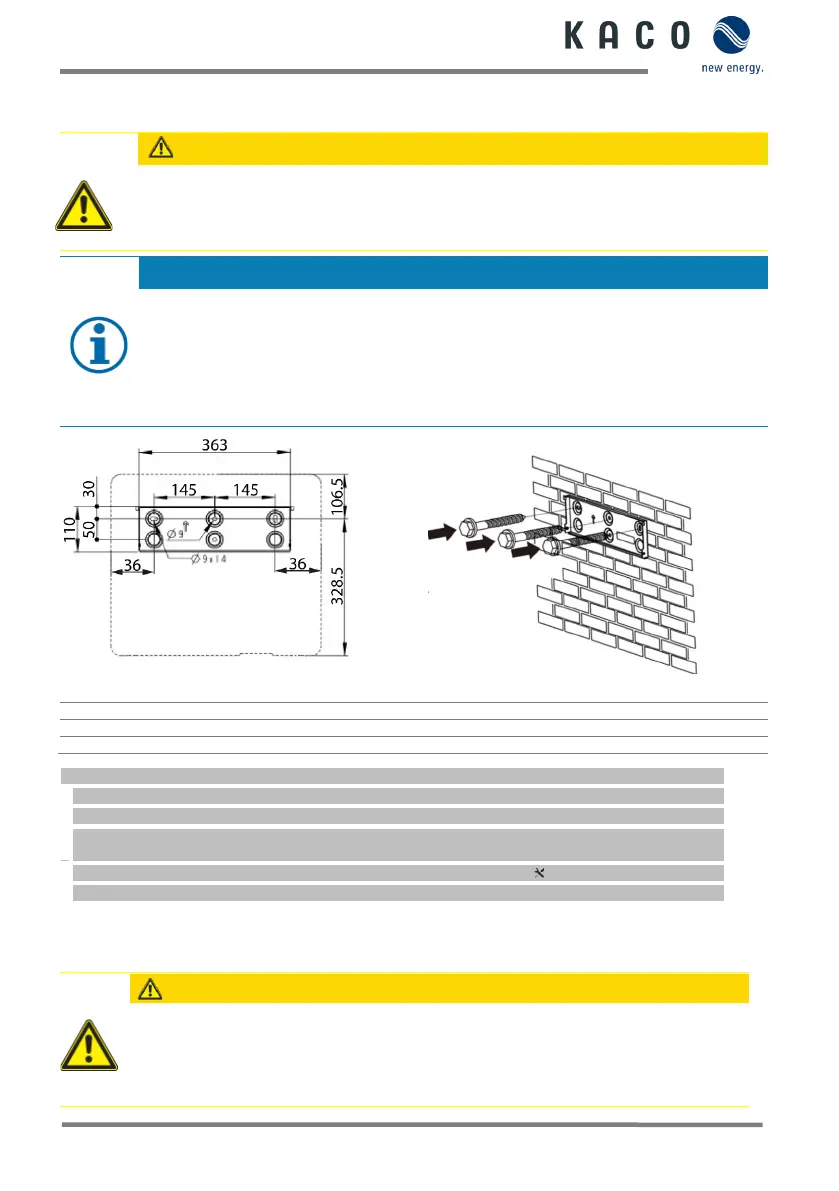

Fig. 4 : Trous pour le montage mural
Fig. 5 : Montage du support mural
1 Percer trois trous [Ø 10 mm, profondeur 70 mm]
3 Monter le support mural
2 Insérer les chevilles et les vis
Cartonnage avec support et kit de montage retiré de l’emballage et ouvert.
1 Placer trois repères sur la surface du mur pour marquer la position de suspension en fonction de la position du support.
2 Repérer les positions des trois trous et les percer.
REMARQUE
dans le Schéma Fig. 3.1.
3 Fixer le support dans le kit de montage au mur avec le matériel de fixation adéquat [ W-10].
REMARQUE
» Poursuivre le montage de l’appareil.
1.5 Fixation de l’appareil
ATTENTION
Soulevé incorrectement, l’appareil peut basculer et tomber.
› Toujours soulever l’appareil verticalement par les poignées prévues à cet effet.
› Utiliser une aide à la montée adaptée à la hauteur de montage choisie.
› Porter des gants de protection et des chaussures de sécurité lors du soulèvement et de la pose
