KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2 Side 141

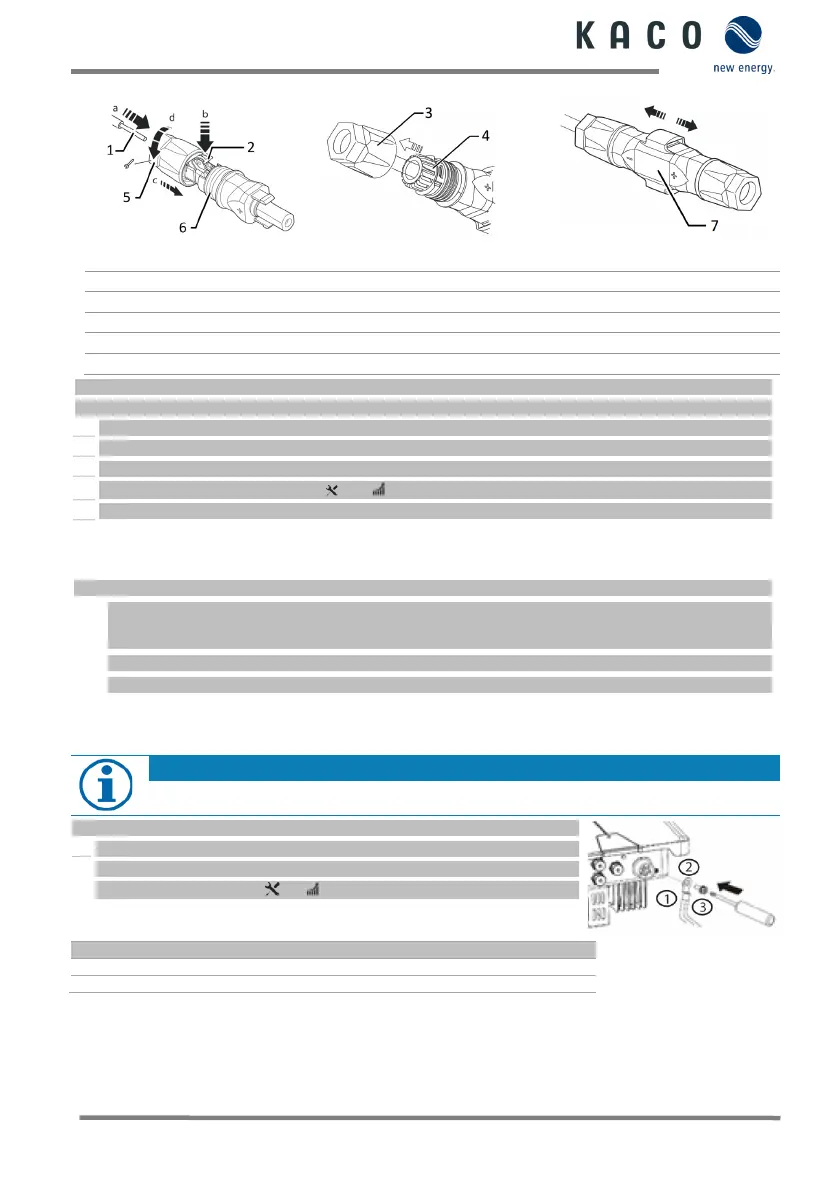

Fig. 12: Indfør ledninger
Fig. 13: Skub indsatsen ind i tyllen
Fig. 14: Kontrollér fastgørelsen
Du har afsluttet monteringen.
individuelle ledninger af.
1 Indfør forsigtigt de isolerede ledere med snoede tråde, indtil de tilsluttes.
2 Luk fjederen, så fjederen går i hak, og skub indsatsen ind i tyllen.
3 Luk kabelforskruningen, og stram den [ W_15/ 1,8 Nm].
4 Sæt indsatsen sammen med kontaktstikket.
» Udfør elektrisk tilslutning
Tilslutning af PV-generator
DC-stikforbindelsen skal konfigureres, og PV-generatoren skal kontrolleres for at sikre, at der ikke er jordfejl.
1 Fjern beskyttelseskapperne fra de nødvendige DC-tilslutninger på enhedens underside.
2 Tilslut DC-stikforbinderne parvis til DC-plus og DC-minus-tilslutningsstikkene på kabinettets underside (se fig. 8.2)
» Enheden er forbundet med PV-generatoren.
1.7 Etablér potentialudligning
Afhængigt af de lokale installationsforskrifter kan det være nødvendigt at jordforbinde enheden med en
anden jordledning. Til dette formål kan gevindbolten på enhedens underside bruges.
Enheden er monteret i holderen.
1 Før jordledningen ind i en egnet M5- ringkabelsko, og krymp kontakten.
2 Juster klemmerne med jordledningen ved skruen.
3 Drej skruen fast ind i huset [ P_2/ 2,5 Nm].
» Kabinettet er indbefattet i potentialudligningen
M5-skrue (allerede monteret)
Jordforbindelse beskyttelsesleder
16: Tilslut
