Kaco blueplanet 3.0 NX3 M2 Quick Guide

Sidan 195 KACO Blueplanet 3,0 NX3 M2 KACO Blueplanet 5,0 NX3 M2 KACO Blueplanet 8,0 NX3 M2 KACO Blueplanet 10,0 NX3 M2
KACO Blueplanet 15,0 NX3 M2 KACO Blueplanet 20,0 NX3 M2
1.6.2 Konfigurera AC-anslutning
 Du har avslutat monteringen.
1 Skjut kabelgenomföringen och höljet med tätningen över ledningen.
2 Skala kabeln [sl. 75 mm].
3 Avisolera ledningarna N, L med 2 mm mer än jordledarna PE och N, L, PE med 12 mm.
4 Flexibla ledningar måste vara försedda med trådändhylsor enligt DIN 46228.
5 Infoga ledningarna i kontakterna enligt märkningen på kontakthållaren.
6 Dra åt skruvarna på kontakthållaren med den bifgade insexnyckeln [ W_3 / 2,0 Nm].
7 Tryck in kontakthållaren i höljet tills det hörs ett ”klick”.
8 Håll fast höljet och dra åt kabelförskruvningen [ W_40 / 5,0 Nm]
» Utföra den elektriska anslutningen.

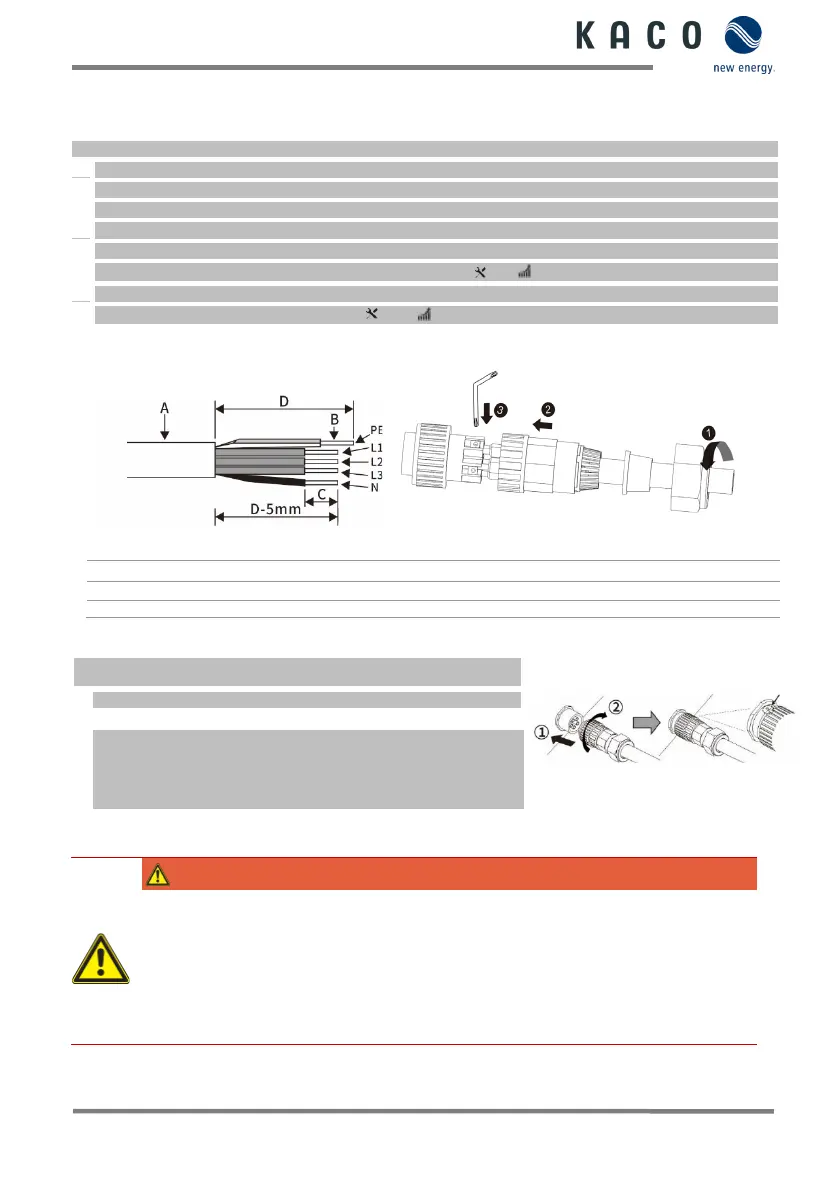

Fig. 9: Avisolera trådar
Fig. 10: Infoga ledningar på kontakthållaren och
Bildtext
A
Ytterdiameter (Ø 18 till 21 mm)
C
De isolerade ledningarnas avisoleringslängd (ca 12 mm)
B
Ledningstvärsnitt (4 till 6 mm²)
D
Avisoleringslängd på AC-ledningens ytterskal (ca 75 mm)
Utföra AC-anslutning
 AC-anslutningskontakt professionellt konfigurerad.
1 Sätt i AC-kontakten på enhetskontakten på enheten.
 ANVISNING: AC-
2 Lägg ledningarna fackmässigt och enligt följande regler:
– lägg ledningar runt enheten med ett minsta avstånd på 20 cm.
– lägg aldrig ledningar över halvledare (kylkropp).
– för stora böjningskrafter äventyrar skyddsklassen. Lägg ledningar med
en böjningsradie på minst fyra gånger kabeldiametern.
» Enheten är ansluten till elnätet.
1.6.3 Konfigurera DC-anslutning
FARA

Att vidröra strömförande anslutningar kan leda till allvarliga personskador eller dödsfall. Vid solstrålning
på PV-generatorn finns det en likspänning i de öppna ändarna på DC-ledningarna.
› Se till att PV-modulerna har god isolering mot jord.
› På den kallaste dagen enligt statistiska data får den maximala utgångsspänningen för PV-modulerna
inte överstiga den maximala ingångsspänningen för växelriktaren.
› Kontrollera DC-ledningarnas polaritet.
› Det har kontrollerats att det inte finns någon DC-spänning.
› Koppla inte från DC-kontakten under belastning.
Fig.
11: Låsa AC-anslutningskontakten
med enhetskontakten
