Kaco blueplanet 3.0 NX3 M2 Quick Guide

KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2 150. oldal

 A fali tartó felszerelése megtörtént.
1 A készüléket a fogantyúknál fogva emelje meg (lásd 3.2 ábra). Vegye figyelembe a készülék súlypontját!
2  – 
3 A mellékelt csavarokat (2x M5x14mm) a kiemelés elleni védelemhez a furatnál (8.2 ábra – 2. tét.) kétoldalt szerelje fel.
[ P / 2 Nm]
» Ezzel felszerelte a készüléket. Folytassa a villamos telepítéssel.

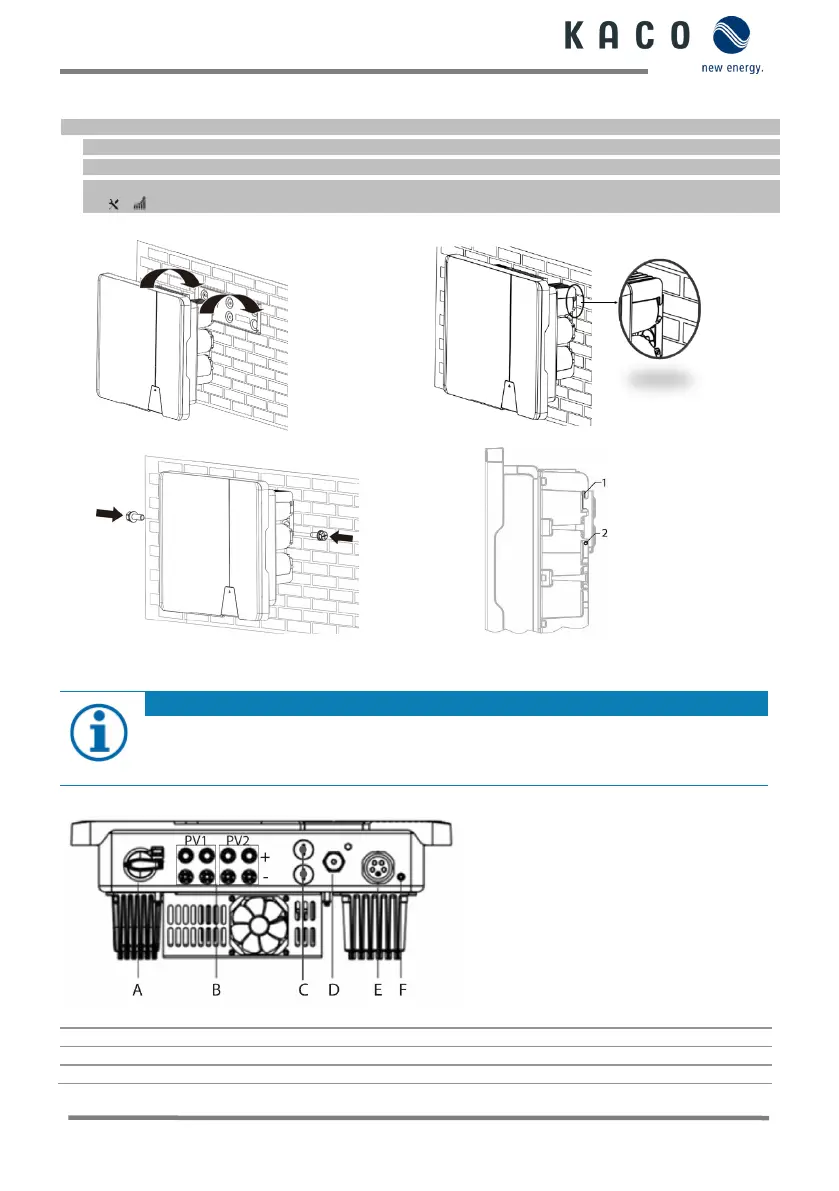

6. ábra: Inverter beakasztása a fali tartóba
7. ábra: 
8.1. ábra: Az inverter rögzítése 8.2 ábra: Az inverter rögzítése
1.6 A villamos bekötés végrehajtása
TUDNIVALÓ


Az adott országban érvényes telepítési szabványok; a készülék teljesítményosztálya; vezetékhossz; a

1.6.1 Általános nézet, inverter alulról
8.3. ábra: Csatlakozási oldal: Jelmagyarázat
A Integrált DC megszakító
D
COM 3 – WiFi-Stick csatlakozó
B DC csatlakozó a PV generátorhoz
E
AC csatlakozóaljzat
C COM1&2 – RJ45 aljzat az RS485 csatlakozóhoz
F
Ház földelés
