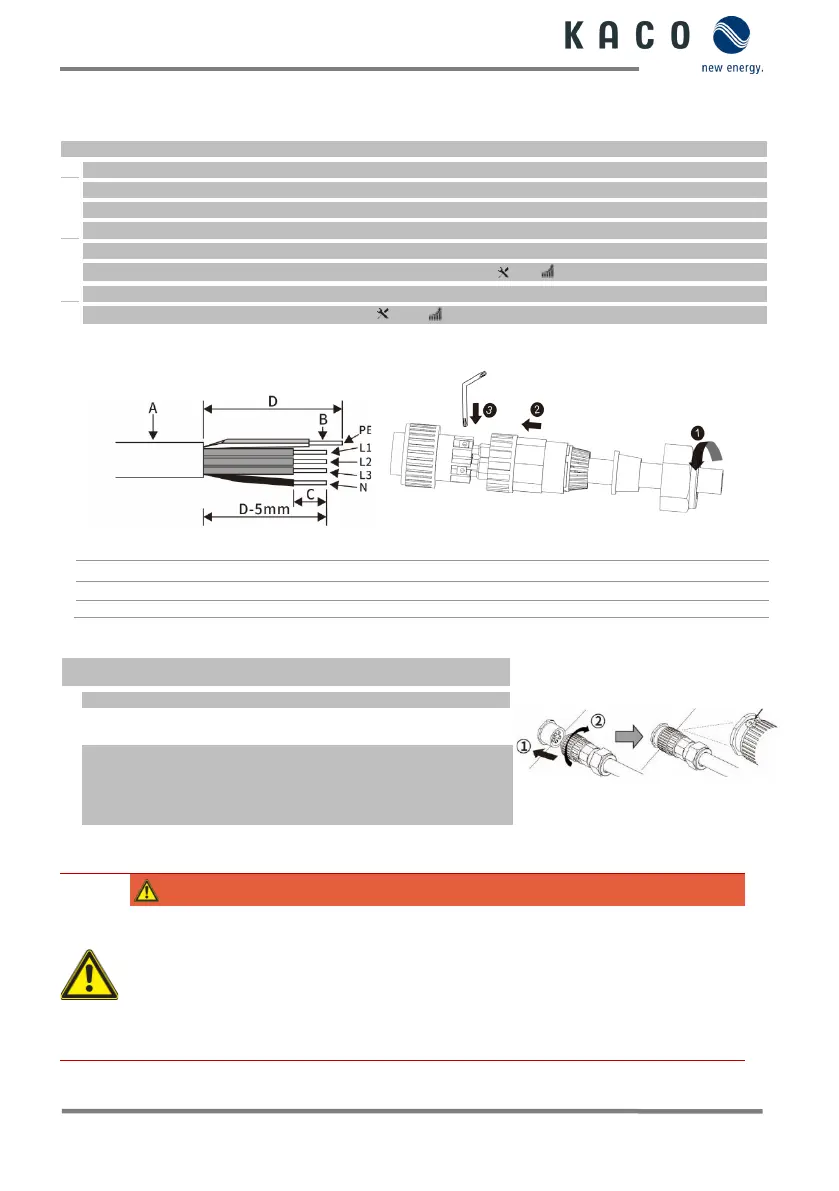

Side 184 KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2
1.6.2 Konfigurere AC-tilkoblingen
Du har fullført monteringen.
1 Skyv kabelskrueforbindelsen og huset med pakning over ledningen.
2 Avisoler kabelen [sl. 75 mm].
3 Kutt lederne N, L 2 mm mer enn jordlederen PE og avisoler N, L, PE 12 mm.
4 Fleksible ledere må utrustes med lederendehylser i henhold til DIN 46228.
5 Ledere settes inn i kontaktene i samsvar med merkingen på kontaktholderne.
6 Skruene trekkes til på kontaktholderen med medfølgende unbrakonøkkel [ W_3 / 2,0 Nm].
7 Trykk inn kontaktholderen til et “klikk” høres i huset.
8 Hold huset fast og trekk til kabelskrueforbindelsen [ W_40 / 5,0 Nm].
» Foreta den elektriske tilkoblingen.
Fig. 9: Avisolering av lederne
Fig. 10: Tilkobling av lederne på kontaktholderen og
symbolforklaring
A
Ytre diameter (Ø 18 til 21 mm)
C
Avisoleringslengde på de isolerte ledningene (ca. 12 mm)
B
Ledningstverrsnitt (4 til 6 mm²)
D
Avisoleringslengde på yttermantelen til AC-ledningen (ca. 75 mm)
Foreta AC-
Konfigurere AC-tilkoblingspluggen på fagkyndig vis.
1 Sett inn AC-tilkoblingspluggen på apparatets pluggforbindelse.
MERK! AC-pluggforbindelsen er fast forbundet når den går hørbart
i lås.
2 Legg ledningene på faglig korrekt vis og i henhold til følgende regler:
Legg ledningene rundt apparatet med en minimumsavstand på 20 cm.
Ledninger må aldri legges over halvledere (kjølelegeme).
For sterke bøyekrefter setter beskyttelsesklassen i fare. Legg ledninger
med en bøyeradius på minst fire ganger kabeldiameteren.
» Apparatet er koblet til strømnettet.
1.6.3 Konfigurere DC-tilkoblingen
FARE
Livsfare fra strømstøt!
Berøring av spenningsførende tilkoblinger fører til alvorlige personskader eller død. Ved sollys
på PV-generatoren foreligger det en likestrømspenning på de åpne endene av DC-ledningene.
Kontroller at PV-modulene har god isolasjon mot jord.
På den statistisk kaldeste dagen skal maksimal tomgangsspenning til PV-modulene ikke overskride
den maksimale inngangsspenningen til vekselretteren.
Kontroller polariteten til DC-ledningene.
DC-spenningsfravær sikkert opprettet.
DC-pluggforbindelsene må ikke frakobles under last.
Fig.
11: La AC-tilkoblingspluggen gå
i lås med apparatpluggen
