KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2 Página 53

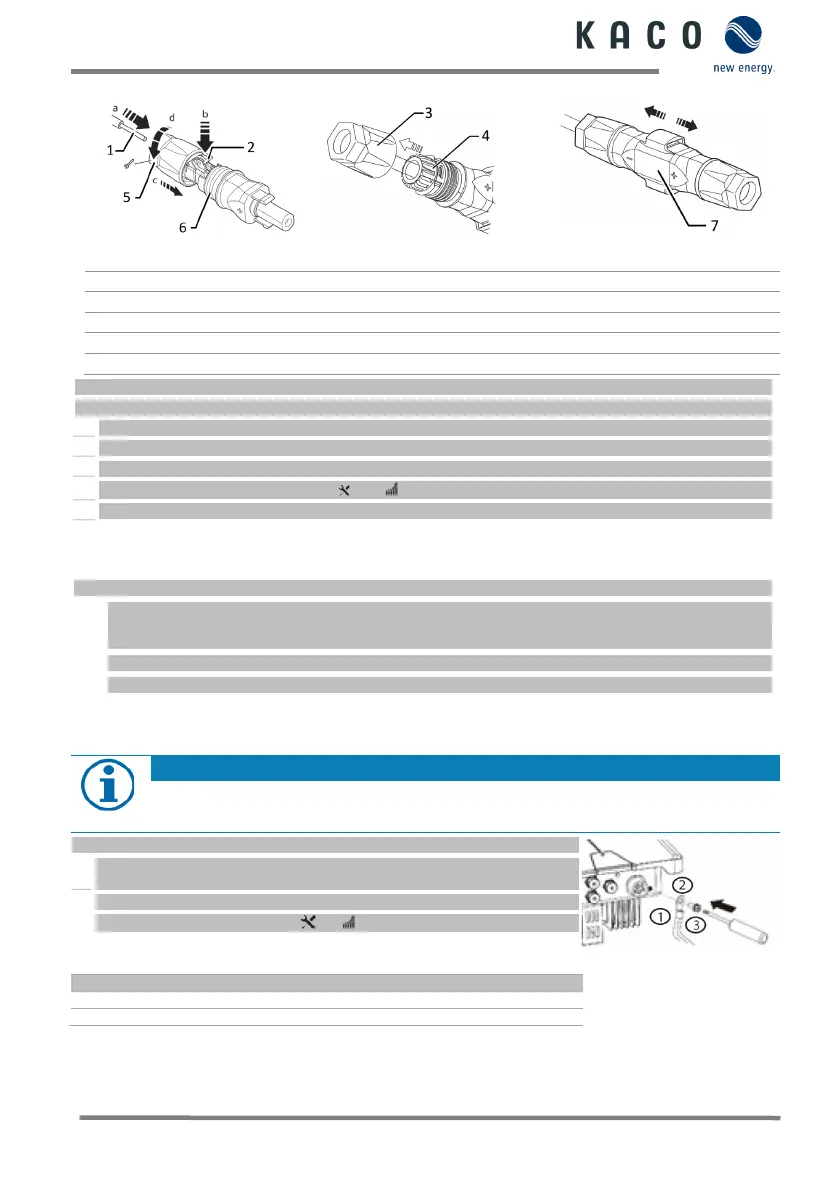

Fig. 12: Introduzir os fios
Fig. 13: Introduzir o inserto no casquilho
Fig. 14: Verificar a fixação
Já concluiu a montagem.
1 Introduzir cuidadosamente os fios isolados com cabos torcidos até à ligação.
NOTA: As extremidades dos cabos devem estar visíveis na mola.
2 Fechar a mola de modo que a mola engate e desloque o inserto para dentro do casquilho.
3 Fixar e apertar o bucim roscado do cabo [ W_15/ 1,8 Nm].
4 Unir o inserto com a ficha de contacto.
» Efetuar a ligação elétrica
Conectar o gerador FV
É necessário configurar o conector CC e verificar o gerador FV para garantir que não existe um curto-circuito.
e PV2 de acordo com a classe de potência do dispositivo!
Consulte a corrente de entrada máx. na folha de dados, assim como no manual completo.
1 Remover as capas de proteção das ligações CC necessárias na parte inferior do dispositivo.
2 Ligar o conector CC aos pares nos conectores de ligação CC positivo e CC negativo (ver Fig. 8.2)
» O dispositivo está ligado ao gerador FV.
1.7 Estabelecer a compensação de potencial
De acordo com os regulamentos de instalação locais, poderá ser necessário prover o dispositivo de uma
segunda ligação à terra. Para o efeito, é possível utilizar o pino roscado que se encontra na parte inferior
O dispositivo está montado no suporte.
1 Inserir o cabo de ligação à terra numa ponteira de anel M5 adequada e cravar
o contacto.
2 Alinhar a ponta de ligação com o cabo de ligação à terra junto do parafuso.
3 Enroscar bem o parafuso na caixa [ P_2/ 2,5 Nm].
» A caixa está integrada na compensação de potencial
Condutor de proteção da ligação à terra
16: Estabelecer
ligação à terra
