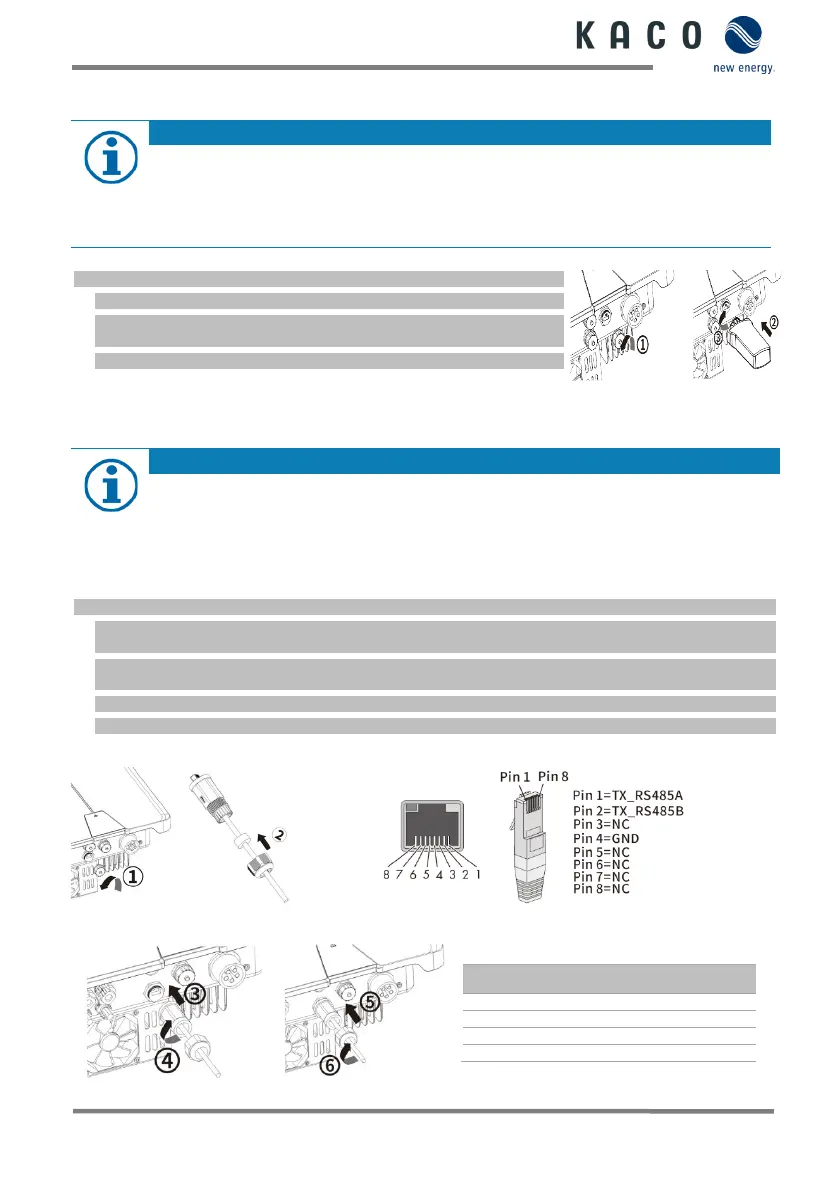

1.8 Wifi-mooduli ühendamine
MÄRKUS

Inverteri sisemised detailid võivad elektrostaatilise lahenduse või mittesobivate USB-seadmete
ühendamise tõttu pöördumatult kahjustada saada.
› Maandage end enne detailide puudutamist.
› COM3 liitmik sobib üksnes tarnekomplektis sisalduva wifi-pulga või ettevõttes KACO new energy
lisavarustusena saadaval 4G-pulga jaoks.
 Seade on monteeritud hoidikule.
1 Eemaldage COM3 liitmiku kork (pos 1).
2 Pistke wifi-moodul (pos 2) olemasolevasse liitmikku või kinnitage wifi-mooduli
mutri abil liitmikku.
3 Tagage, et moodul on kindlalt ühendatud ja moodulil olev etikett on nähtaval.
» Wifi-moodul on seadmega ühendatud.
1.9 RS485 liitmik
MÄRKUS
RJ45 pesaga ühendamiseks on vaja 5E või sellest kõrgemasse kategooriasse kuuluvat võrgukaablit.
Välitingimustes kasutamiseks on lubatud UV-kiirguse kindlus ja maksimaalne paigalduspikkus
(üle kõigi Inverterite) 1000 m.

Inverteri sisemised detailid võivad toite- ja signaalkaabli vale juhtmestiku tõttu pöördumatult
kahjustada saada. Kõik garantiinõuded kaotavad seeläbi kehtivuse.
› Jälgige, et kabel oleks õigesti veetud.
 Seade on monteeritud hoidikule.
1 Keerake sideühenduse (COM1 või COM2) kattekork maha (vt joonis all, pöörake tähelepanu järjekorrale ja noolte
suundadele).
2 Juhtige võrgukaabel läbi keermehülsi (sh üleviskemutri).
3 Konfigureerige sidekaabel nagu on näidatud joonisel 19 (standardi DIN 46228-4 kohaselt, kliendipoolselt valmis seatud).
4 Pange võrgukaabel ühendusse COM1 või COM2 (vt joonis 20. Pöörake tähelepanu järjekorrale ja noolte suundadele).
5 Pingutage keermehülss kinni, seejärel keerake lõpuks üleviskemutter kinni (pos 5 ja 6).
» RS485 kaabel on seadmega ühendatud.
Joonis 18. Võrgukaabli sisestamine
Joonis 19. Kaablite ühendamise paigutus
Joonis 20 (vasakul). Võrgukaabli ühendamine
Legend
1
kattekork
2
võrgukaabel
3
keermehülss
4
tihend koos üleviskemutriga
Joonis 17. Wifi-mooduli sisestamine
