Sivu 175 KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2
1.8 WLAN-moduulin liittäminen
Sähköstaattinen purkaus tai vääränlaisten USB-laitteiden liittäminen voi vaurioittaa vaihtosuuntaimen
sisäosia peruuttamattomasti.
› Maadoita itsesi, ennen kuin kosket osiin.
› COM3-liitäntä sopii vain toimitukseen sisältyvän Wi-Fi-tikun tai KACO new energyltä lisävarusteena
saatavan 4G-tikun liittämiseen.
Laite on asennettu kiinnikkeeseen.
1 Irrota suojus COM3-liitännästä (kohta 1).
2 Liitä WLAN-moduuli (kohta 2) sille tarkoitettuun liitäntään, ja kiinnitä se siihen
WLAN-moduulin mutterilla.
3 Varmista, että moduuli on kiinnitetty tukevasti ja että tarra on moduulissa
näkyvässä kohdassa.
» WLAN-moduuli on kytketty laitteeseen.
1.9 RS485-liitäntä
RJ45-liittimeen liittämistä tarvitaan vähintään 5E-kategorian verkkojohto.
Ulkokäyttöä varten laite kestää UV-säteilyä, ja sen enimmäisasennuspituus (kaikilla vaihtosuuntaimilla)
on 1 000 m.
Vaihtosuuntaimen sisäosat voivat virheellisen teho- ja merkinantokaapeleiden välisen johdotuksen
vuoksi vaurioitua peruuttamattomasti. Tämän seurauksena kaikki takuut mitätöityvät.
› Huomioi kaapelin oikea osoitus.
Laite on asennettu telineeseen.
1 Kierrä tiedonsiirtoliitännän (COM1 tai COM2) suojus irti (ks. alla oleva esitys, huomioi järjestys ja nuolten suunnat).
2 Pujota verkkojohto kierreholkin läpi (sis. hattumutterin).
3 Konfiguroi kuvan 19 kaltainen tiedonsiirtojohto (standardin DIN 46228-4 mukaan asiakkaan järjestettävä).
4 Liitä verkkojohto liitäntään COM1 tai COM2 (ks. kuva 20. Huomioi järjestys ja nuolten suunnat)
5 kiristä kierreholkki ja sen jälkeen päädyn hattumutteri (kohdat 5 ja 6).
» RS485-johto on liitetty laitteeseen.

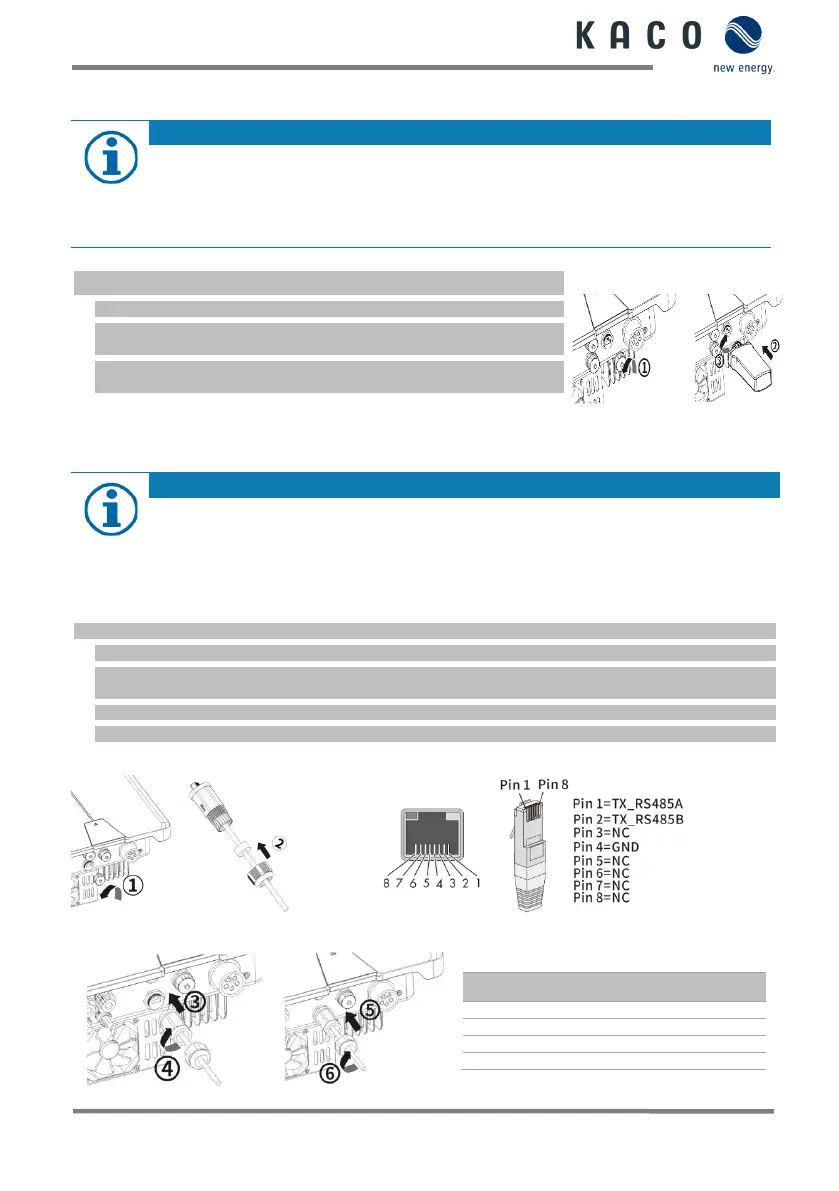

Kuva 18: : Aseta verkkojohto paikalleen
Kuva 19: Johtojen pistikeliitäntä
Kuva 20 (vasemmalla): Verkkojohdon liittäminen
Hattumutterilla varustettu tiiviste
Kuva 17: WLAN-moduulin kytkeminen
