KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2 Page 31

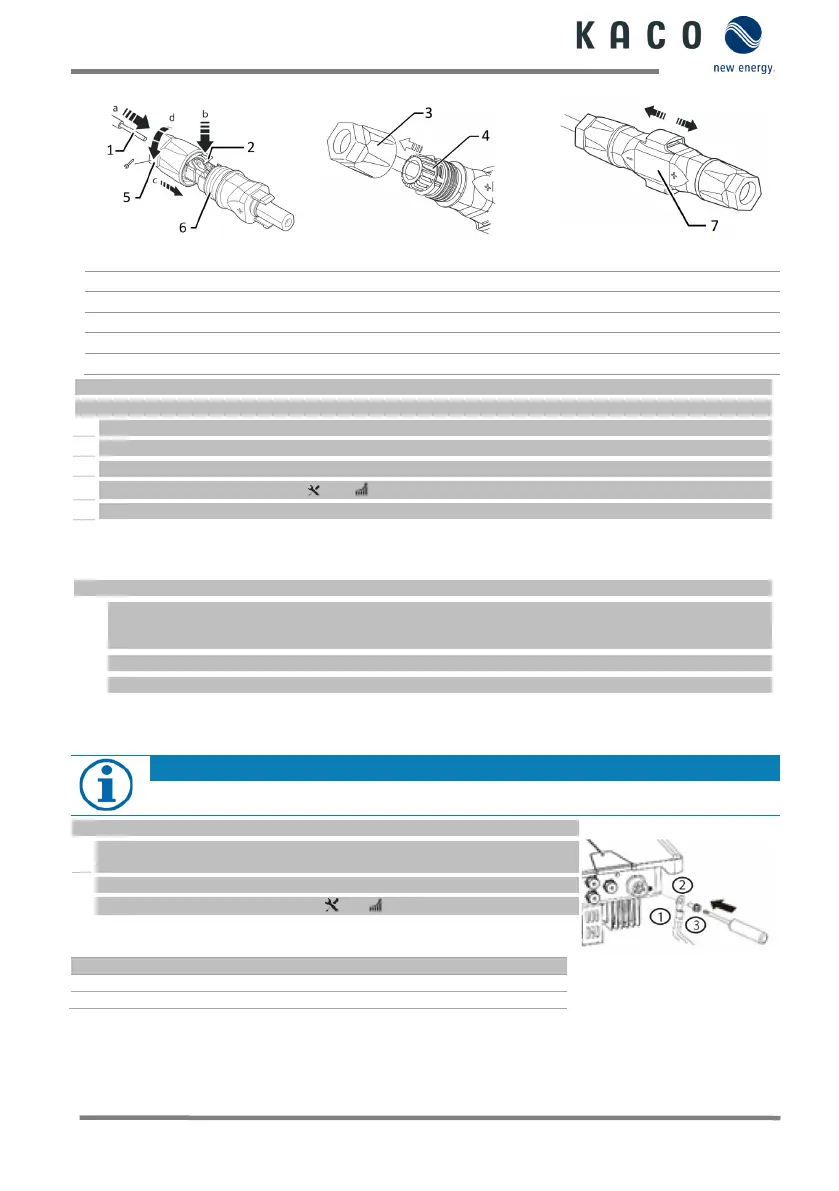

Fig. 12 : Insérer les fils
Fig. 13 : Pousser l’insert dans le manchon
Fig. 14 : Contrôler la fixation
Fils pour raccordement CC
Le montage est terminé.
REMARQUE
1 Insérer prudemment les fils isolés à torons torsadés jusqu’au raccordement.
REMARQUE : Les extrémités torsadées doivent être visibles dans le ressort.
2 Fermer le ressort de manière qu’il s’enclenche et pousser l’insert dans le manchon.
3 Bloquer et serrer le presse-étoupe [ W_15/ 1,8 Nm].
4 Assembler l’insert et le connecteur.
» Raccordement électrique
Raccordement du générateur PV
Configurer le connecteur à fiche CC et vérifier le générateur photovoltaïque pour assurer l’absence de défaut à la terre.
REMARQUE : Noter la différence de courant admissible de PV1
et PV2 en fonction de la classe de puissance de l’appareil.
1 Retirer les capuchons de protection des connecteurs CC requis au-dessous de l’appareil.
2 Insérer les connecteurs CC par paires dans les fiches de raccordement Plus CC et Moins CC (Fig. 8.2).
» L’appareil est relié au générateur photovoltaïque.
1.7 Établissement de la liaison équipotentielle
Selon les prescriptions d’installation locales, l’appareil doit peut-être mis à la terre avec une deuxième
connexion dédiée. Pour ce faire, utiliser le boulon du côté inférieur de l’appareil.
L’appareil est monté sur le support.
1 Introduire le conducteur de terre dans une cosse à œillet M5 appropriée et sertir le
contact.
2 Aligner la languette de raccordement sur le conducteur de terre sur la vis.
3 Serrer fermement la vis sans le boîtier [ P_2/ 2,5 Nm].
» Le boîtier est intégré à la liaison équipotentielle
Conducteur de protection de mise à la terre
: Raccordement
