1.6.2 Configuration du raccordement CA
 Le montage est terminé.
1 Faire glisser le presse-étoupe et le boîtier avec le joint sur le câble.
2 Dénuder le câble [env. 75 mm].
3 Raccourcir les fils N et L de 2 mm de plus que les conducteurs de protection PE puis dénuder N, L, PE sur 12 mm.
4 Les fils flexibles doivent être équipés d’un embout de fil selon DIN 46228.
5 Insérer les fils dans les contacts du bornier en respectant les repères.
6 Serrer les vis du bornier avec la clé Allen fournie [ W_3 / 2,0 Nm].
7 Insérer le bornier dans le boîtier jusqu’à entendre un clic.
8 Serrer le presse-étoupe en retenant le boîtier [ W_40 / 5,0 Nm]
» Effectuer le raccordement électrique.

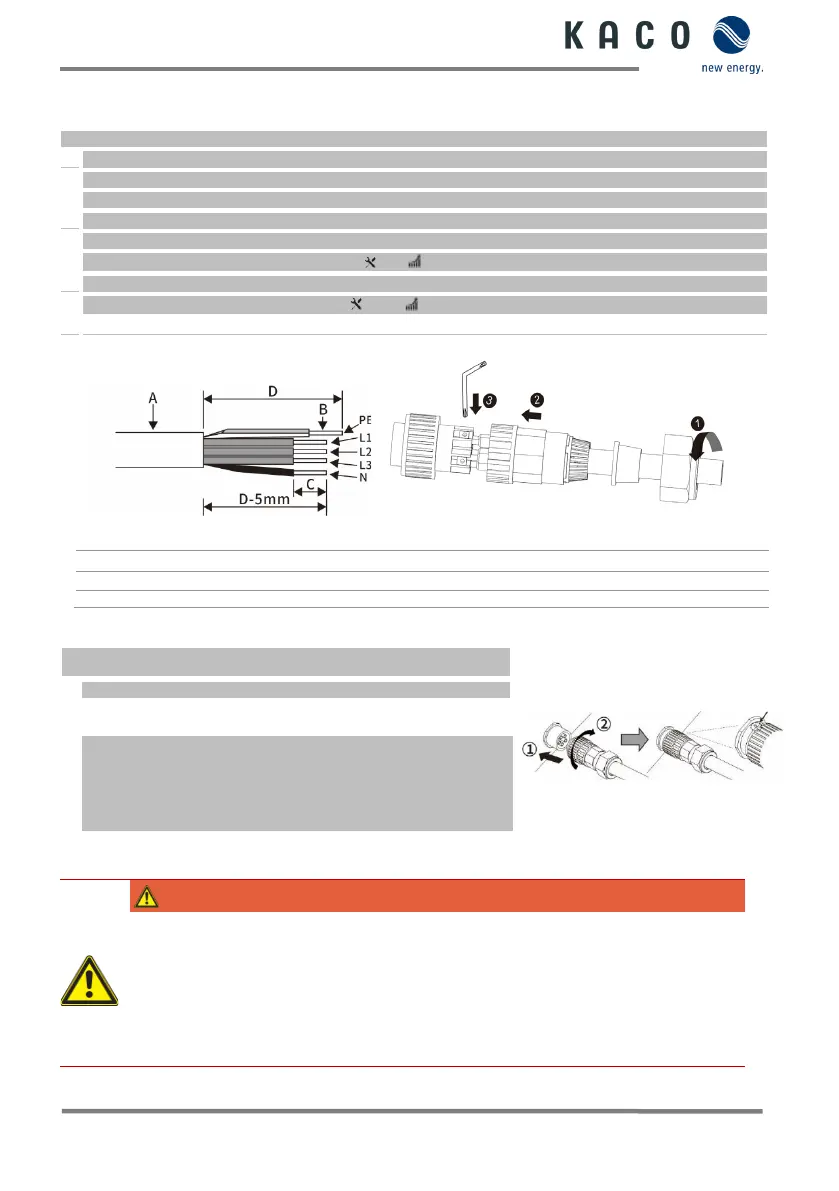

Fig. 9 : Dénudage des fils
Fig. 10 : Insertion des fils dans le bornier
Légende
A
Diamètre externe (Ø 18 à 21 mm)
C
Longueur de dénudage des câbles (env. 12 mm)
B
Section de câble (4 à 6 mm²)
D
Longueur de dénudage de la gaine externe du câble CA (env. 75 mm)
Raccordement CA
 Raccordement CA correctement configuré.
1 Brancher le connecteur CA dans la fiche de connexion de l’appareil.

REMARQUE : La connexion enfichable CA est solidement raccordée
si elle s’enclenche de manière audible.
2 Poser les câbles de manière appropriée en respectant les règles suivantes :
– Les câbles doivent rester à plus de 20 cm de l’appareil.
– Ne pas poser de câble sur un semiconducteur (refroidisseur).
– Une courbure trop forte diminue le niveau de protection. Poser les
câbles avec un rayon de courbure d’au moins quatre fois le diamètre du
câble.
» L’appareil est raccordé au réseau d’alimentation électrique.
1.6.3 Configuration du raccordement CC
DANGER

Le contact avec les raccords sous tension entraîne des blessures graves ou mortelles. Si le générateur PV
est exposé aux rayons du soleil, une tension continue est présente aux extrémités libres des câbles CC.
› Vérifier que les modules photovoltaïques présentent une bonne isolation par rapport à la terre.
› Le jour le plus froid selon les données statistiques, la tension maximale à vide des panneaux
photovoltaïques ne doit pas dépasser la tension d’entrée maximale de l’onduleur.
› Vérifier la polarité des lignes CC.
› Vérifier que les l’absence de tension CC.
› Ne pas débrancher de connecteur sous tension.
Fig. 11
: Enclencher le connecteur
CA dans la fiche de connexion
de l’appareil
