Sollevamento e montaggio dell’apparecchio
 Supporto a parete montato.
1 Sollevare l’inverter utilizzando le apposite maniglie a incasso (vedi Ill. 3.2). Attenzione al baricentro dell’apparecchio!
2 Agganciare l'apparecchio alla piastra di montaggio (vedi Ill. 6 e Ill. 8.2 – pos 1.) e controllare che sia ben fissato.
3 Montare le viti in dotazione (2x M5x14 mm) su entrambi i lati del foro (Ill.8.2 – pos 2.) per assicurarle contro il sollevamento.
[ P / 2 Nm]
» L’apparecchio è montato. Proseguire con l'installazione elettrica.

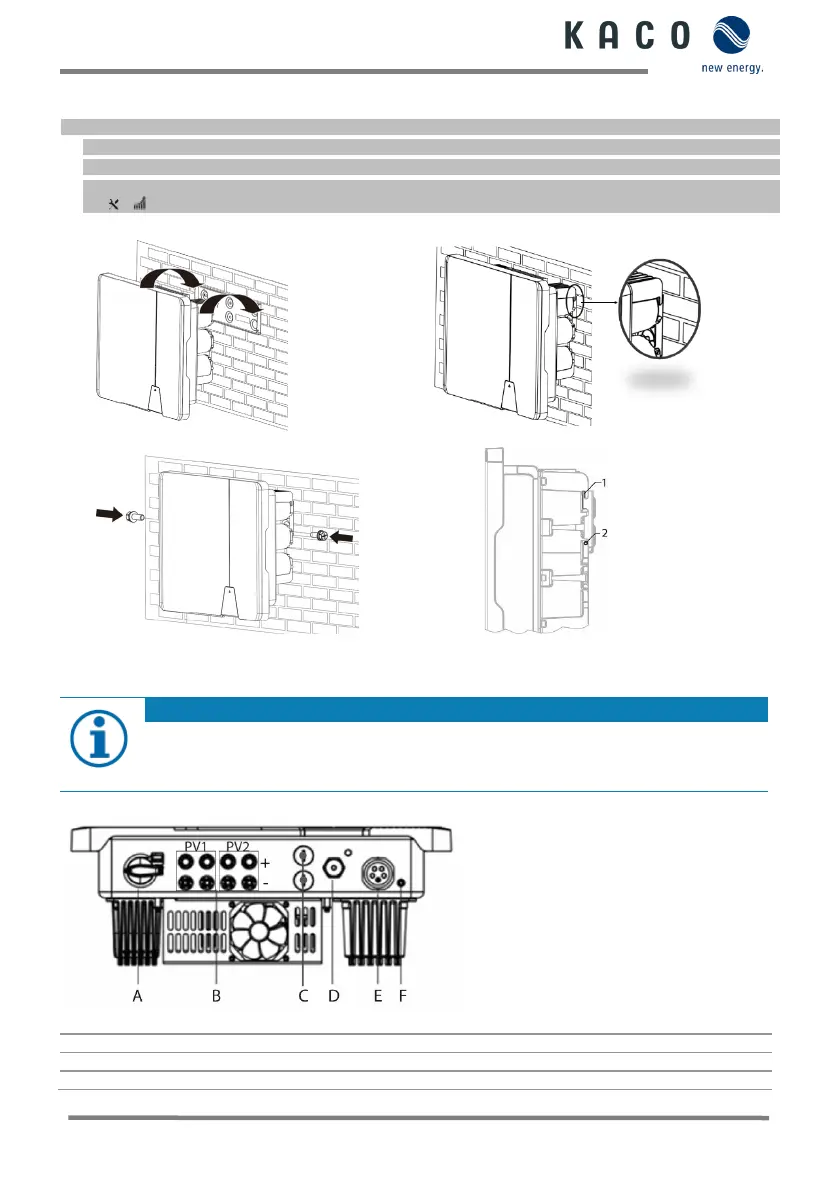

Imm. 6: Agganciare l’inverter al supporto a parete
Imm. 7: Controllare il saldo alloggiamento dell’apparecchio
Imm. 8.1: Fissare l’inverter Imm. 8.2: Fissare l’inverter
1.6 Realizzazione del collegamento elettrico
AVVERTENZA
Selezionare la sezione del conduttore, il tipo di fusibile e l'amperaggio del fusibile in base alle seguenti

Norme di installazione specifiche del rispettivo Paese; classe di potenza dell’apparecchio; lunghezza del
cavo; tipo di posa del conduttore; temperature locali.
1.6.1 Vista generale dell’inverter da sotto
Imm. 8.3: Lato di collegamento: Legenda
A Sezionatore CC integrato
D
COM 3 – Collegamento WiFi stick
B Connettore CC per il generatore PV
E
Presa di collegamento CA
C Presa RJ45 COM1 e 2 per la connessione RS485
F
Messa a terra della scatola
