Kaco blueplanet 3.0 NX3 M2 Quick Guide

Página 52 KACO blueplanet 3.0 NX3 M2 KACO blueplanet 5.0 NX3 M2 KACO blueplanet 8.0 NX3 M2 KACO blueplanet 10.0 NX3 M2
KACO blueplanet 15.0 NX3 M2 KACO blueplanet 20.0 NX3 M2

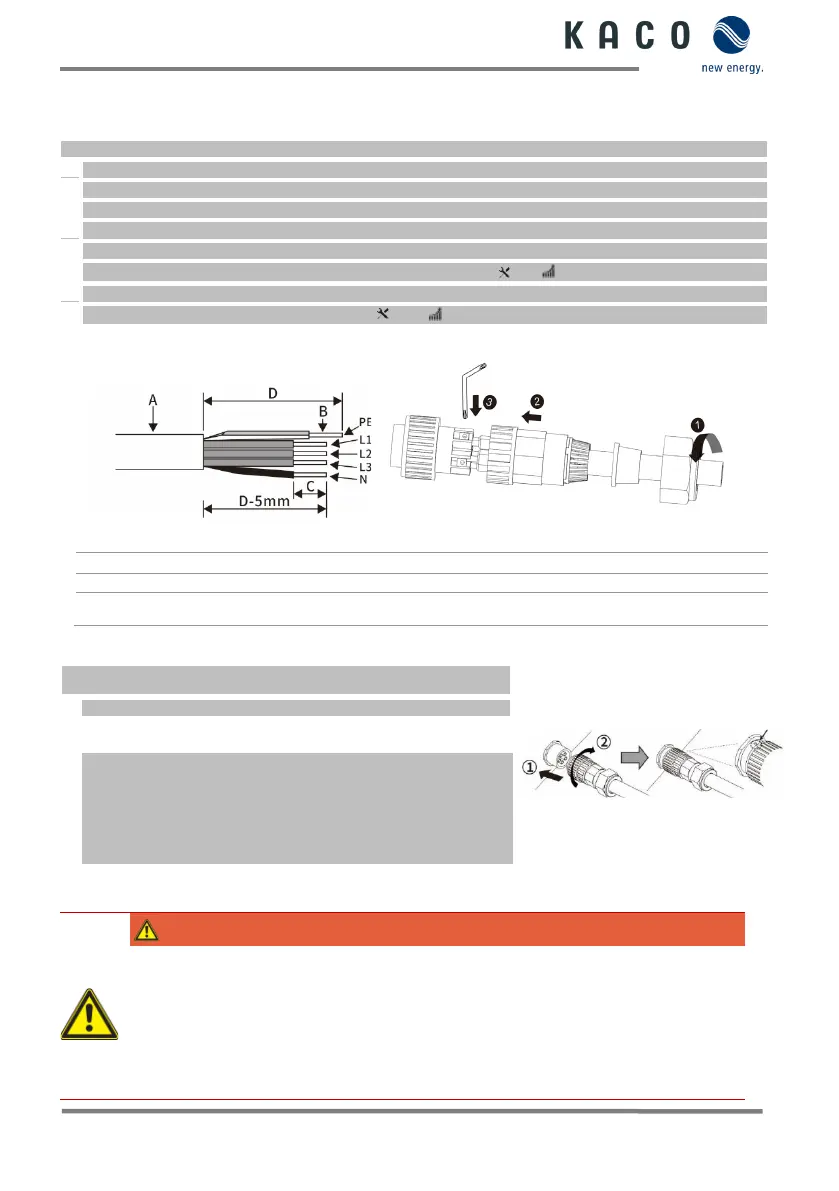

1.6.2 Configurar a ligação CA
 Já concluiu a montagem.
1 Deslocar o bucim roscado do cabo e a caixa com a vedação por cima do cabo.
2 Descarnar o cabo [sl. 75 mm].
3 Encurtar os fios N e L em 2 mm mais do que os condutores de proteção PE e N, L, PE e descarnar 12 mm.
4 Os fios flexíveis têm de ser equipados com ponteiras de acordo com a DIN 46228.
5 Inserir os fios nos contactos de acordo com a marcação no suporte de contacto.
6 Apertar os parafusos no suporte de contacto com a chave Allen fornecida [ W_3 / 2,0 Nm].
7 Pressionar o suporte de contacto para dentro da caixa até ouvir um clique.
8 Segurar a caixa e apertar o bucim roscado do cabo [ W_40 / 5,0 Nm]
» Efetuar a ligação elétrica.
Fig. 9: Descarnar os fios
Fig. 10: Inserir os fios no suporte de contacto e
Legenda
A
Diâmetro exterior (Ø 18 até 21 mm)
C
Comprimento de descarnar dos cabos isolados (aprox. 12 mm)
B
Secção transversal do cabo (4 a 6 mm²)
D
Comprimento de descarnar do revestimento exterior do cabo CA
(aprox. 75 mm)

 Conector de ligação CA configurado corretamente.
1 Inserir o conector de ligação CA no conector do dispositivo.
 
engate percetível.
2 Instalar os cabos corretamente e de acordo com as seguintes regras:
– Instalar os cabos à volta do dispositivo com uma distância mínima
de 20 cm.
– Nunca instalar os cabos por cima dos semicondutores (dissipadores).
– Forças de torção demasiado grandes prejudicam o tipo de proteção.
Instalar os cabos com um raio de curvatura de, pelo menos, 4 vezes
o diâmetro do cabo.
» O dispositivo está conectado à rede de alimentação.
1.6.3 Configurar a ligação CC
PERIGO

Morte ou ferimentos graves ao tocar nas ligações sob tensão. Em caso de incidência de luz solar sobre
o gerador FV, as pontas descarnadas dos cabos CC estão sob tensão contínua.
› Garanta que os módulos FV apresentam um bom isolamento em relação à terra.
› No dia mais frio de acordo com os dados estatísticos, a tensão em vazio máxima dos módulos FV não
pode exceder a tensão de entrada máxima do inversor.
› Verifique a polaridade dos cabos CC.
› A isenção de tensão CC está garantida.
› Não separe os conectores CC quando estão sob tensão.
Fig.
11:
Encaixar o conector de ligação CA
no conector do dispositivo
