Apparaat optillen en monteren
 Wandsteun gemonteerd.
1 Til het apparaat op aan de uitsparingen (zie afb. 3.2). Let op het zwaartepunt van het apparaat!
2 Hang het apparaat in de montageplaat (zie afb. 6 en afb. 8.2 – pos 1.) en controleer of het goed vast zit.
3 Monteer de bijgevoegde bouten (2x M5x14mm) aan beide kanten in de boring (afb.8.2 – pos 2.) om uitlichten te voorkomen.
[ P / 2 Nm]
» Het apparaat is gemonteerd. Doorgaan met de elektrische installatie.

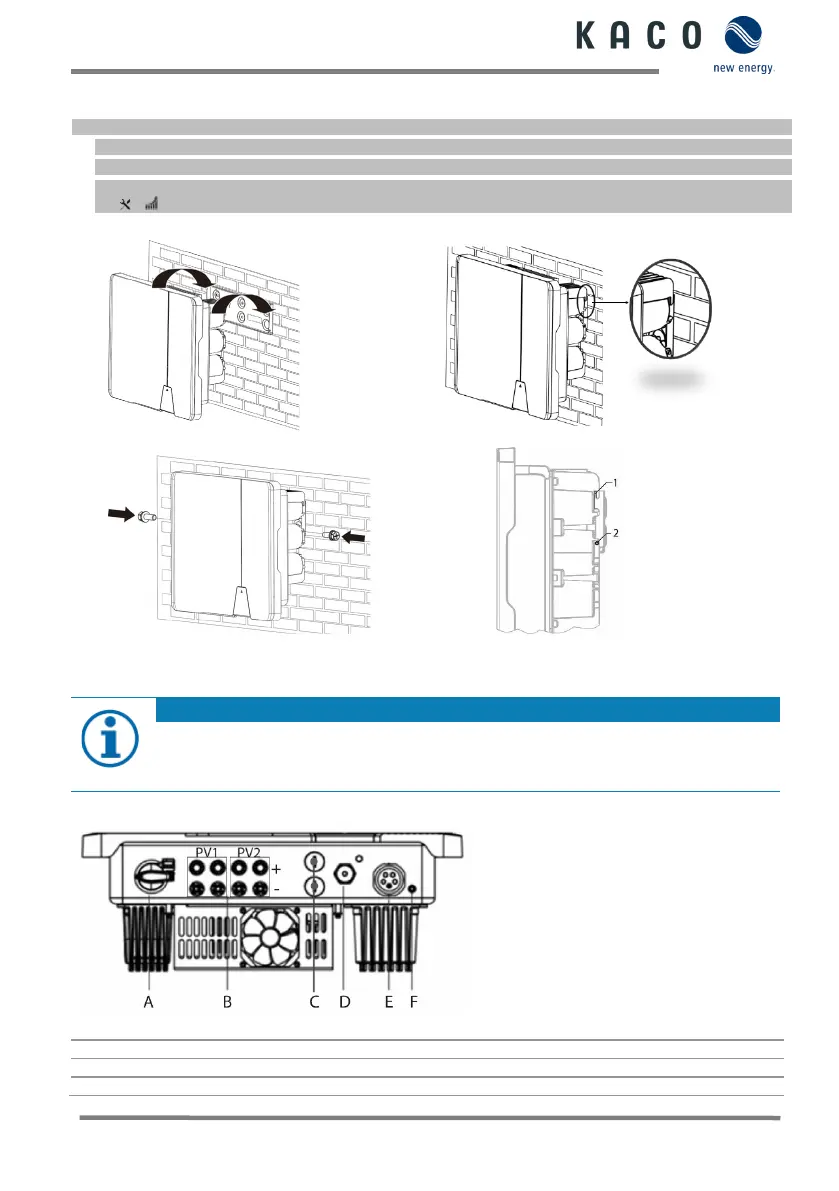

Afb. 6: Omvormer in de wandhouder hangen
Afb. 7: Correcte montage van het apparaat controleren
Afb. 8.1: Omvormer bevestigen Afb. 8.2: Omvormer bevestigen
1.6 Elektrische aansluiting uitvoeren
OPMERKING


Landspecifieke installatienormen; vermogensklasse van het apparaat; kabellengte; soort bedrading;
lokale temperaturen.
1.6.1 Algemene weergave omvormer vanaf onderkant
Afb. 8.3: Aansluitzijde: Legenda
A Geïntegreerde DC-scheidingsschakelaar
D
COM 3 – WiFi-stick-aansluiting
B DC-aansluiting voor PV-generator
E
AC-aansluitbus
C COM1&2 – RJ45 bus voor RS485-aansluiting
F
Behuizingsaarde
