TP-6803--NL 1/15 31Sectie 1 Installatie
tp6803
PIM
RXT ATS
Generatorset
Aantekeningen:
D Zie Afbeelding 2-4 voor de locatie van het klemmenblok op de
generatorset. Raadpleeg de sticker op de generatorset voor de
klemmenblokaansluitingen.
D Zie Sectie 1.10.2, kabelspecificaties (3 trajecten met elk 1 module
wordt getoond).
D Zie Afbeelding 1-24 voor gegevens communicatieaansluiting
(A en B, PWR en COM).
D Gebruik lassen of lasdoppen voor het verzamelen van meerdere
draden om deze aan te sluiten op het klemmenblok van de
generatorset. Zie Afbeelding 1-27.
Klem
Blok
LCM of
lastverlagingsset

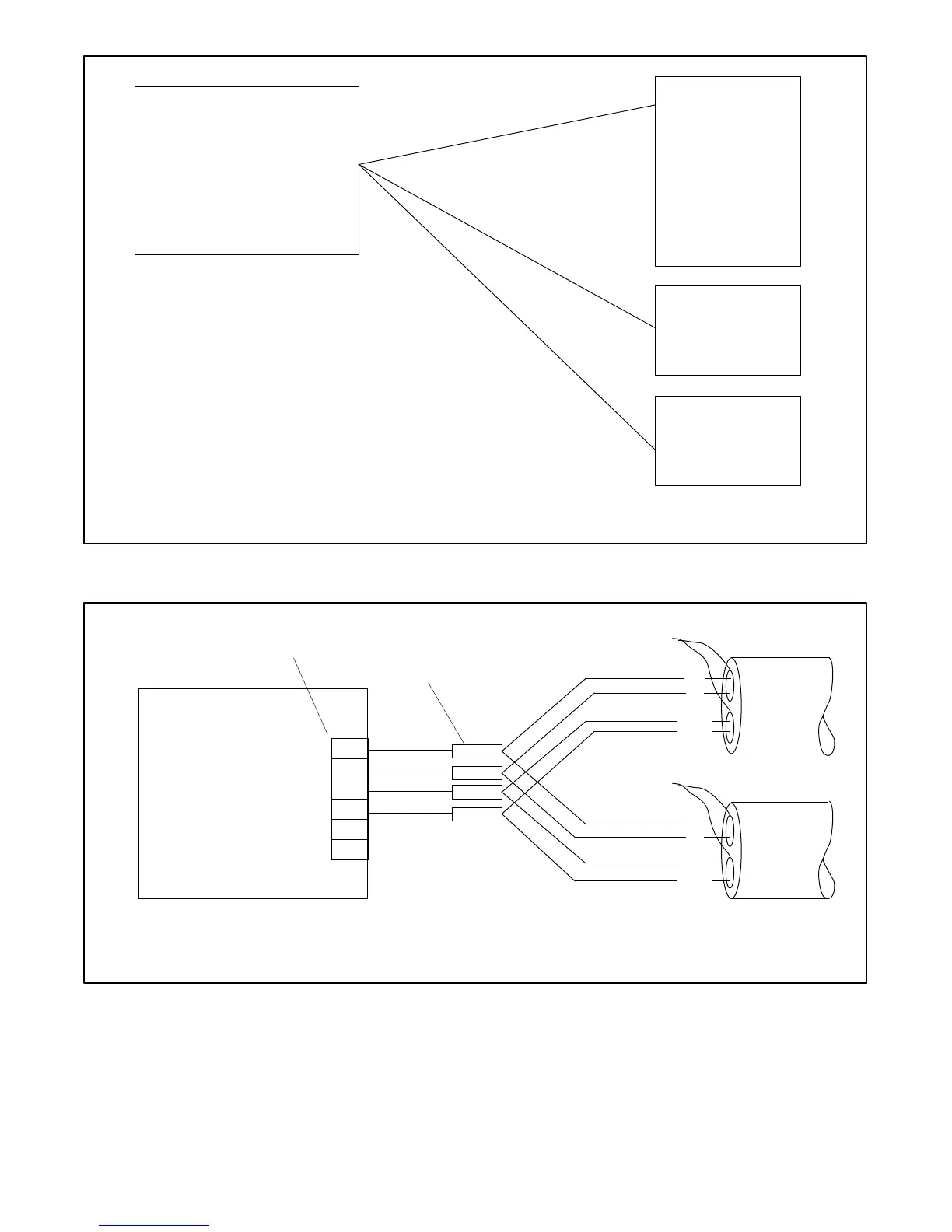

Afbeelding 1-26 Accessoiremoduleaansluitingen (elk drie kabeltrajecten met één module)
2
tp6803
1. Klemmenblok generatorset. Zie de maattekeningen in sectie 2 v oor de locatie. Raadpleeg de sticker op de
generatorset voor de klemmenblokaansluitingen.
2. Las.
3. Sluit alle afschermingsuiteinden aan deze k ant aan op de GROUND bij de generatorset.
Generatorset
COM
PWR
B
A
3
COM
PWR
B
A
AFGESCHERMDE
KABEL
A
B
COM
PWR
3
4
RBUS
12 V DC
1
3
AFGESCHERMDE
KABEL
Afbeelding 1-27 Meerdere aansluitingen op de generatorset
