TMS800E SERVICE MANUAL HYDRAULIC SYSTEM
Published 01-29-2014, Control # 496-00
12
6554-1
6554-2
7
9
11
1
10
8
5
6
4
2
3
12
11
10
9
8
3
4
6
5
5
1
2
2500

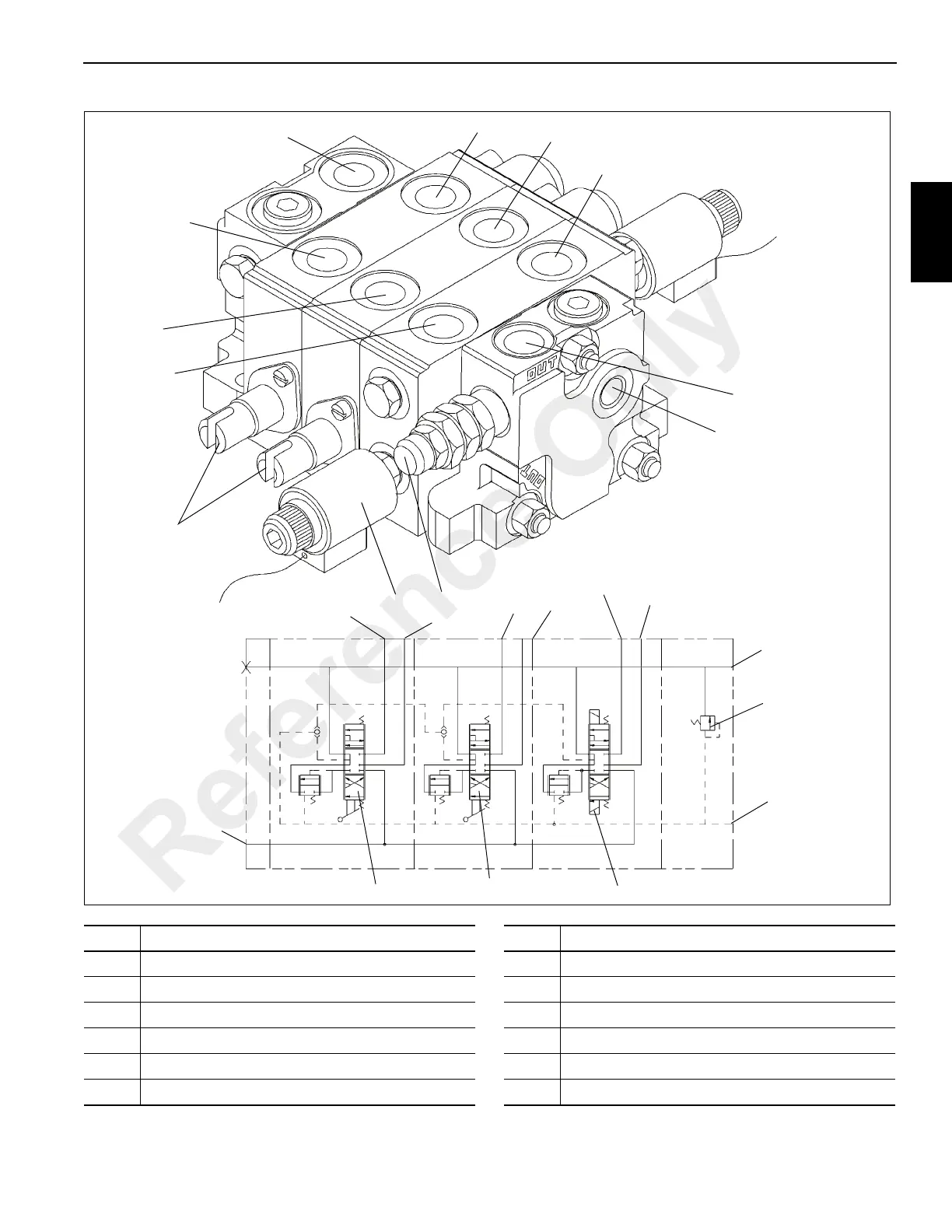

FIGURE 2-24
7
Item Description
1 Inlet
2 Load Sense Port (LS)
3Outlet
4 Load Sense Relief
5 Counterweight Removal Directional Valve
6 Cab Tilt Directional Valve
Item Description
7 Cab Tilt Up (A Port)
8 Cab Tilt Down (B Port)
9 Port 2B (To L H Cwt Removal Cylinder (Retract)
10 Port 2A (To L H Cwt Removal Cylinder (Extend)
11 Port 1B (To R H Cwt Removal Cylinder (Retract)
12 Port 1A (To R H Cwt Removal Cylinder (Extend)
Reference Only
