Napoleon Vector Series Installation Manual

W415-2034 / A / 10.18.19
97
exigences d'évacuation - propane
FR

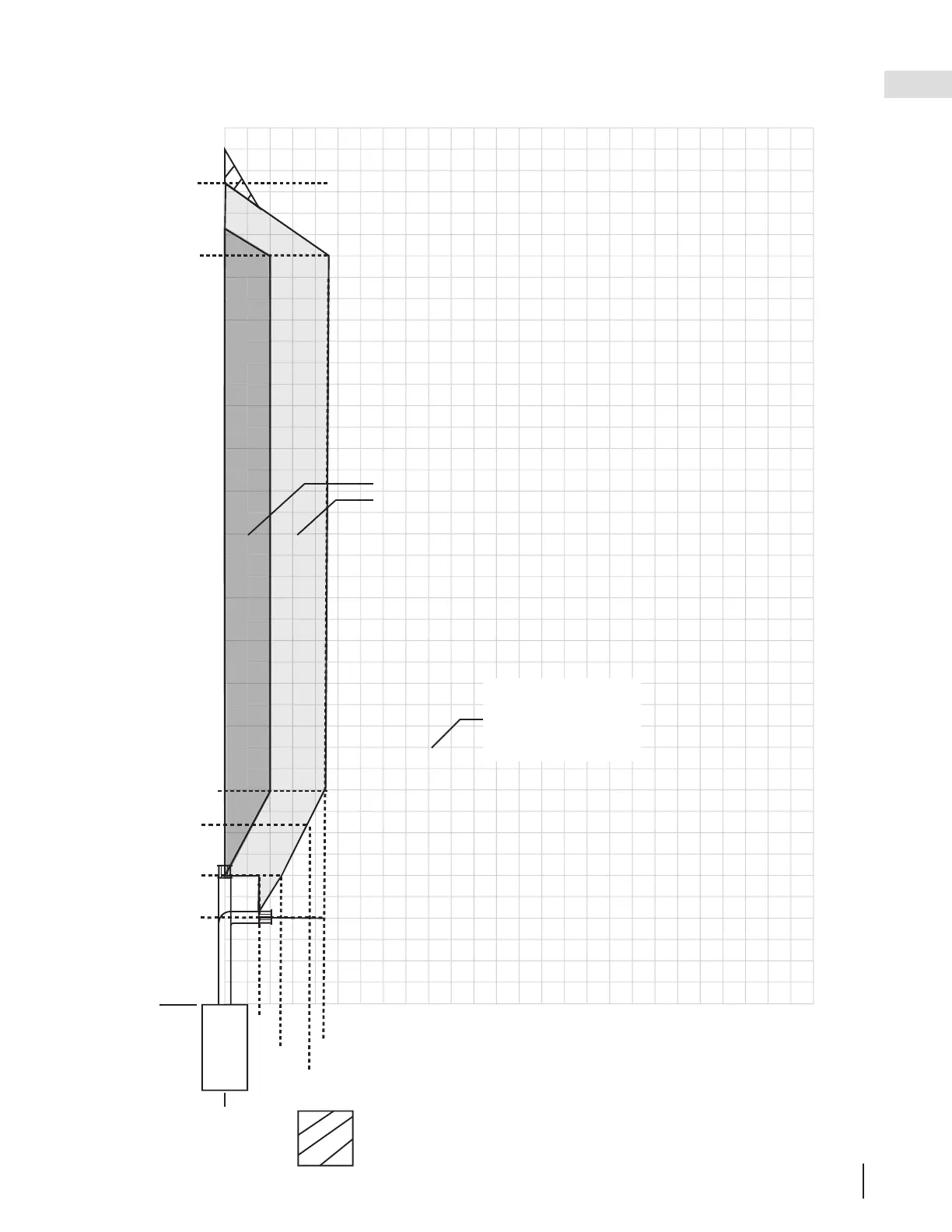

3.6 toutes terminaisons (propane ) LV50-2 / LV62
(PROPANE SEULEMENT)
0’
0’
10’
10’
15’
15’
20’
25’
20’
30’
40’
5’
3 ⅞’
(46 ½”)
4’
(48”)
5’
H
V
38 ½’
(462”)
4 ⅜’
(52 ½”)
35’
8 ½’
(102”)
6’
(72”)
1 ½’
(18”)
2 ½’
(30”)
Base du
collet d’air
V+H ≤ 40 pi. H ≤ 4⅜ pi.
(Pour les courses horizontales longueurs, un termi-
naison mécanique est requis).
V + H sont mesurés du centre à partir du centre
centre des coudes d’évents. Les coudes sont con-
sidérés comme 90º.
Deux coudes de 45º = Une coude de 90º.
Pour les configurations avec zéro coude, V est un
minimum de 6 pi à un maximum de 40 pi.
Seulement terminaison verticale.
Aucun terminaison horizontale permis.
Référez aux instructions
de GPV/PVA spécifique
à votre appareil pour
d’autres configurations
d’évacuation.
Zone de coude 1
Zone de coude 1 à 2

Napoleon Vector Series Specifications

General

Vent Type	Direct Vent
Burner Material	Stainless Steel
Weight	Varies by model
Model	Vector Series
Fuel Type	Natural Gas or Propane
Viewing Area	Varies by model
Glass Type	Ceramic
Ignition System	Electronic Ignition
Dimensions	Varies by model
Warranty	Limited Lifetime Warranty
Remote Control	Standard (eFIRE remote)
