W415-2034 / A / 10.18.19
107
installation d'évacuation
FR
Afi n d’assurer une opération sécuritaire et adéquate de l’appareil, vous devez
observer les instructions d’évacuation à la lettre.
Le système d’évacuation doit être soutenu à peu près tous les 3 pieds (0,9m) de
courses verticales et horizontales. Utilisez l’ensemble de support mural Wolf Steel
ou des supports incombustibles équivalents afi n de conserver le dégagement
minimal aux matériaux combustibles pour les courses verticales et horizontales.
Tous les joints des conduits intérieurs et extérieurs peuvent être scellés avec du
scellant de silicone rouge à haute température W573-0002 (non fourni) ou du
scellant noir à haute température Mill Pac W573-0007 (non fourni) à l’exception du
raccordement du conduit d’évacuation à la buse de l’appareil qui doit être scellé
avec le scellant Mill Pac.
N’utilisez que les ensembles certifi és de gaines fl exibles portant l’inscription:
«Wolf Steel Approved Venting» « E2 » comme identifi é par les gaines fl exible.

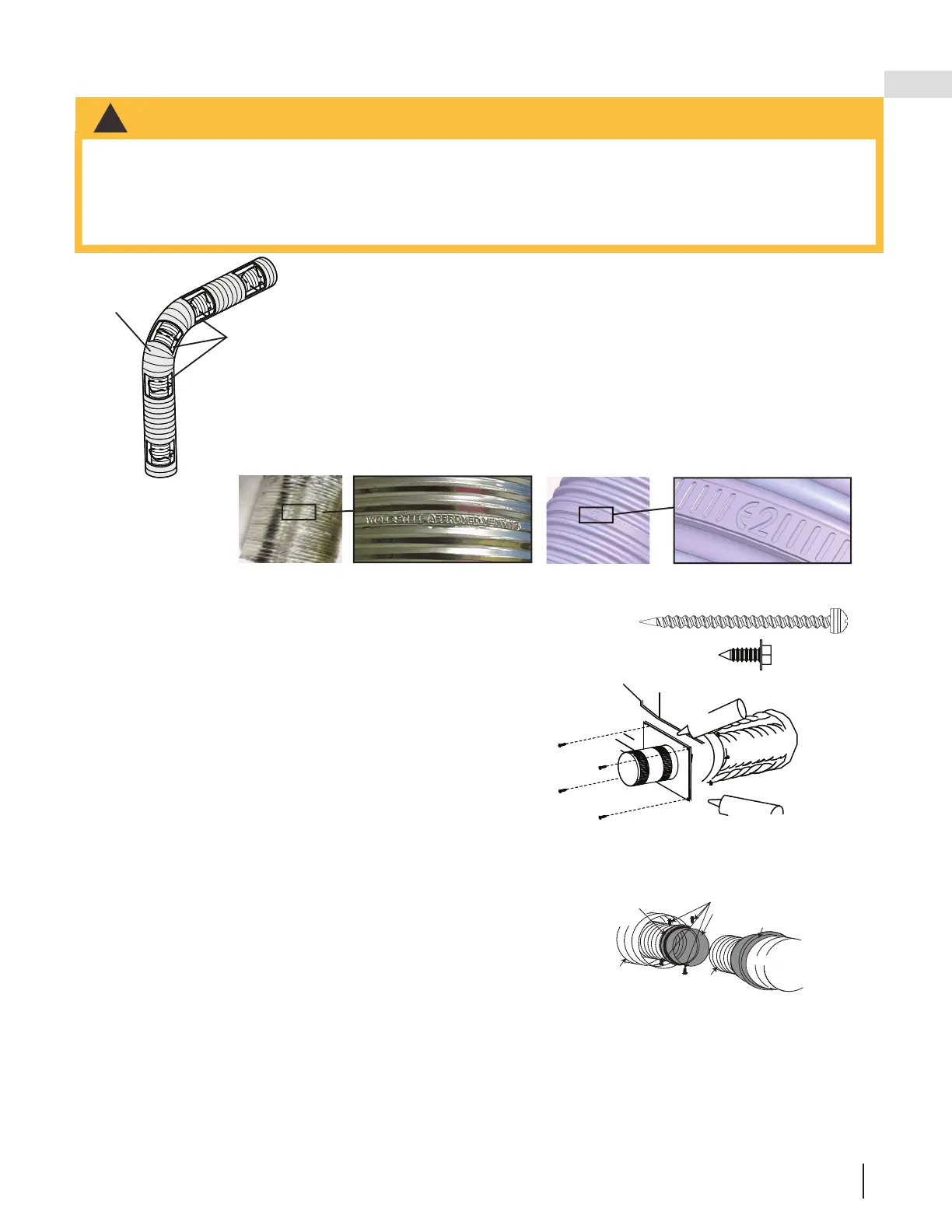

Coudes
Espaceurs
• Ne laissez pas la gaine fl exible se tasser contre les courses horizontales ou verticales et les coudes. Gardez-la
tendue.
• Des espaceurs sont fi xés à la gaine fl exible à intervalles prédéterminés afi n de garder un espace vide avec
le conduit extérieur. Pour que le fonctionnement soit sécuritaire, un espace vide est requis. Un espaceur est
requis au début, au milieu et à la fi n de chaque coude afi n de maintenir cet espace vide. N’enlevez pas ces
espaceurs.
!
AVERTISSEMENT
5.4 utilisation de composants fl exibles d’évacuation
5.4.1 installation de la terminaison horizontale
A. Étirez la gaine fl exible intérieure à la longueur requise en
tenant compte de la longueur additionnelle nécessaire
pour la surface du mur fi ni. Appliquez un généreux
joint de scellant à haute température Mill Pac (W573-
0007) (non fourni). Glissez la gaine fl exible sur le
manchon intérieur de la terminaison en assurant un
chevauchement minimal de 2” (50,8mm) et fi xez à l’aide
d’une minimum de trois vis.
B.
Installez la gaine fl exible extérieure en la glissant sur le
manchon extérieur de la terminaison et fi xez à l’aide d’une
minimum de trois vis. Scellez avec du scellant à haute
température RTV rouge (W573-0002) (non fourni).
C. Insérez les gaines dans le coupe-feu tout en conservant
le dégagement nécessaire aux matériaux combustibles.
En soutenant la terminaison (les inscriptions étant à
l’endroit et lisibles), fi xez-la au mur extérieur et rendez-la
étanche en la scellant avec du calfeutrage (non fourni).
D. Si plus de sections de gaine doivent être utilisées
pour atteindre l’appareil, raccordez-les ensemble tel
qu’illustré. Le système d’évacuation doit être soutenu
à environ tous les 3 pieds (0,9m) pour les courses
verticales et horizontales. Utilisez des supports
incombustibles afi n de maintenir le dégagement minimal
aux matériaux combustibles.
E. Pour les Poêles seulement: De l’intérieur de la maison, scellez avec du scellant à haute température
RTV rouge (W573-0002) (non fourni), entre le conduit d’évent et le coupe-feu. Glissez ensuite le collet
de fi nition noir sur le conduit d’évent jusqu’au coupe-feu.
Les terminaisons ne doivent pas être enchâssées dans un mur ou un revêtement extérieur plus que
’
épaisseur de la bride de la plaque de montage.
Vis
(Fournies)
2" (50,8mm) Chevauchement
Gaine flexible extérieure
intérieure
Scellant à haute
température
Calfeutrage
Scellant à haute
température
Vis
Bague d’accouplement
intérieur et extérieur
Gaine flexible
extérieure
Gaine flexible
intérieure
Gaine flexible
extérieure
Gaine flexible
ADD FA
TENER TYP
Scellant à haute
température
Vis
Bague d’accouplement
intérieur et extérieur
Gaine flexible
extérieure
Gaine flexible
intérieure
Gaine flexible
extérieure
Type 2 (x4)
Type 1 (x6)
Vis
(Fournies)
2" (50,8mm) Chevauchement
Gaine flexible extérieure
intérieure
Scellant à haute
température
Calfeutrage
Gaine flexible
