Napoleon Vector Series - Installation de Bouclier Dévent

W415-2034 / A / 10.18.19
110
FR
installation d'évacuation
Le bouclier d’évent est télescopique et doit être réglé pour protéger les 30 premiers pouces verticaux
éventuels.

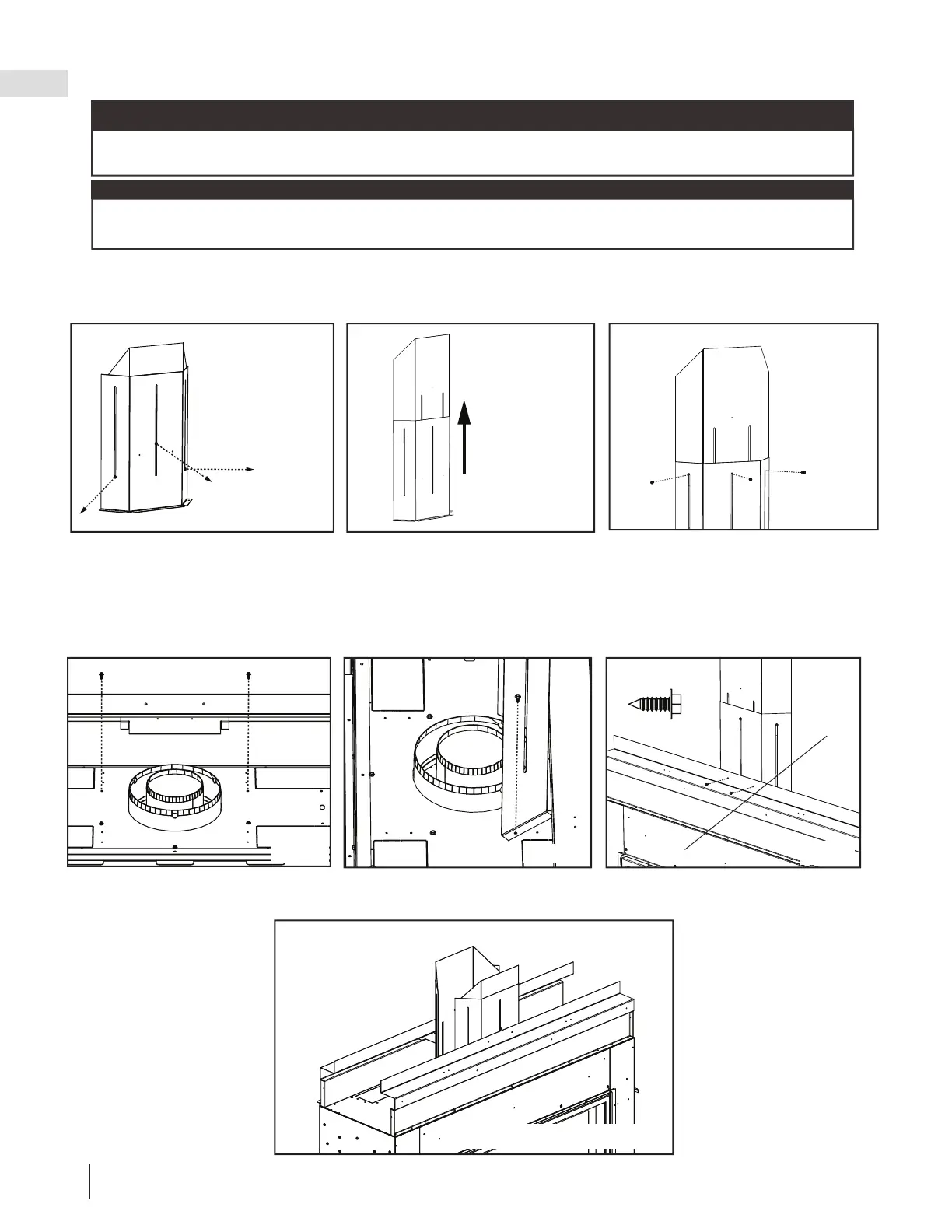

Fig. 1 Fig. 2
Fig. 3
1. Dévissez les attaches sur l’ensemble de protection de ventilation. NE PAS DISCARDER LES FIXATEURS
(Figure 1).
2. Ajustez le bouclier d’évent à sa verticale maximale (Figure 2).
3. Utilisez les attaches à l’étape 1 pour maintenir la nouvelle hauteur de bouclage d’évent (Figure 3).
4. Dévissez les attaches comme indiqué sur la Figure 4. NE PAS DÉBRANCHER LES FIXATIONS.
5. Utilisez les attaches à l’étape 4 pour fi xer le bouclier d’évent sur l’appareil (Figure 5).
6. Fixez le bouclier d’évacuation avec deux attaches (fournies) sur le cadre supérieur avant (Figure 6).
note:
5.6 installation de bouclier d’évent
Fig. 4 Fig. 5
Fig. 6
POUR VOIR PAR APPAREILS, RÉPÉTER LES ÉTAPES AVEC LE CÔTÉ OPPOSÉ (2 BOUCLIERS
D’ÉVACUATION REQUIS)
voir à travers exemple
Type 1 (x2)
Pour faciliter l’installation, le cadre supérieur avant peut être enlever. Le cadre su-
périeur avant doit être réinstaller avant d’installer les pattes de cloutages.
important:
Devant de
l’appareil
