entretien

13.6 remplacement DEL

Cet appareil est équipé de nos lumières DEL. Si vous devez remplacer les lumières DEL, suivez les instructions

suivantes.

A. Coupez l’alimentation électrique.

B. Retirez la barrière de protection et la porte vitrée, référer aux sections « installation / enlèvement de la

barrière de protection » et « installation / enlèvement de la porte vitrée » pour plus de détails.

C. Retirez le plateau et l’assemblage du brûleur, référer la section « enlèvement du brûleur » pour plus de

détails.

D. Débrancher la bande de DEL à partir du module de contrôle.

E. Retirer la verre DEL en enlevant les vis ﬁ xant le cadre DEL en place, puis soulevez-le hors de l’appareil.

F. Retirer la bande de DEL en retirant les 4 vis de ﬁ xation. Remplacer et réinstaller les composants.

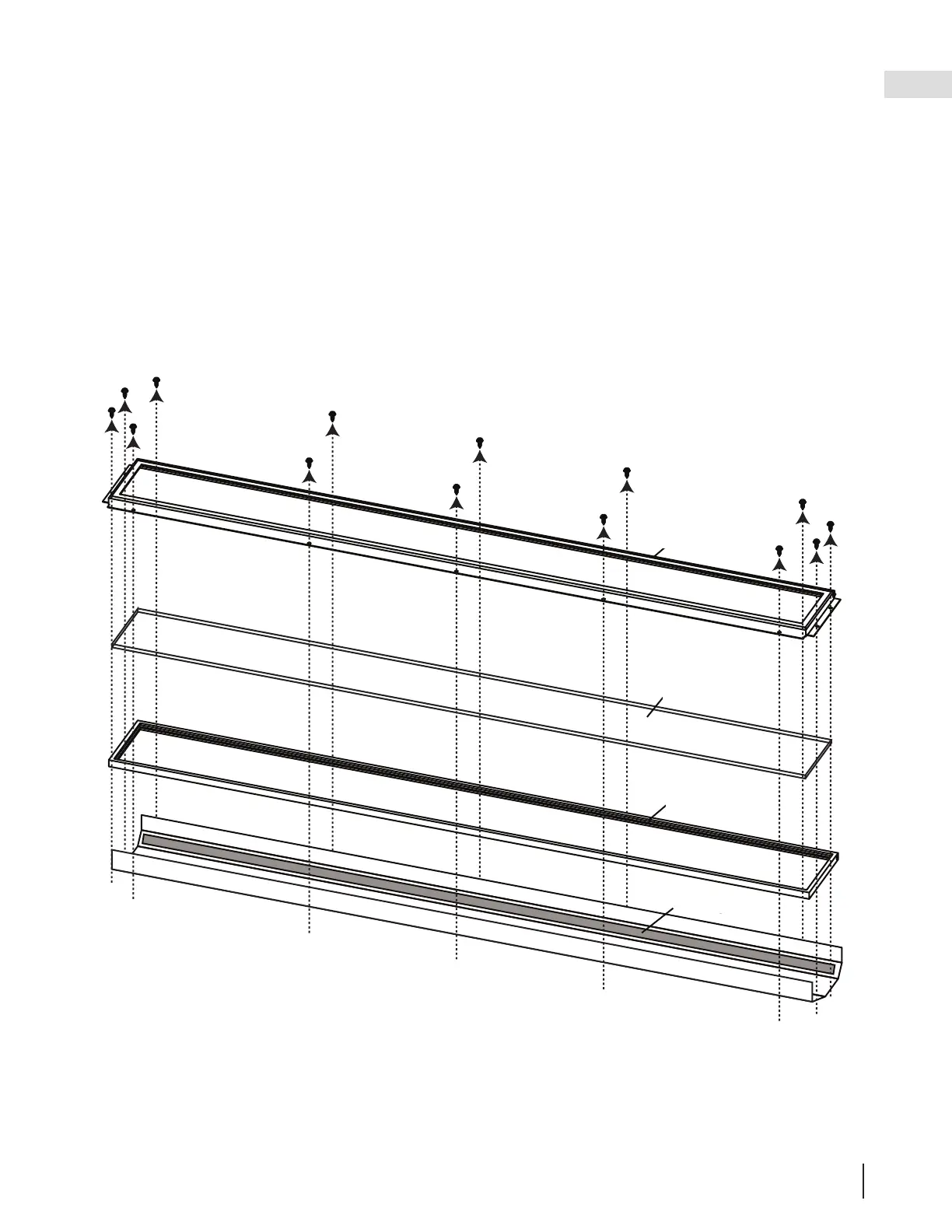

LED GLASS

LED FRAME

LED GASKET

LED STRIP

LV38-1 Illustré

CADRE LED

LED VERRE

JOINT

D’ÉTANCHÉITÉ

BANDE LED
