W415-2034 / A / 10.18.19
139
entretien
FR
13.3 enlèvement du brûleur
A. Enlever l’assemblage de l’écran de protection et la porte, référer aux sections « installation / enlèvement
de le la barrière de protection » et « installation / enlèvement de la porte » pour plus de détails.
B. Enlever les composants décoratifs de l’appareil.
C. Retirez les vis fi xant le boîte de veilleuse. Enlever le boîte de veilleuse.

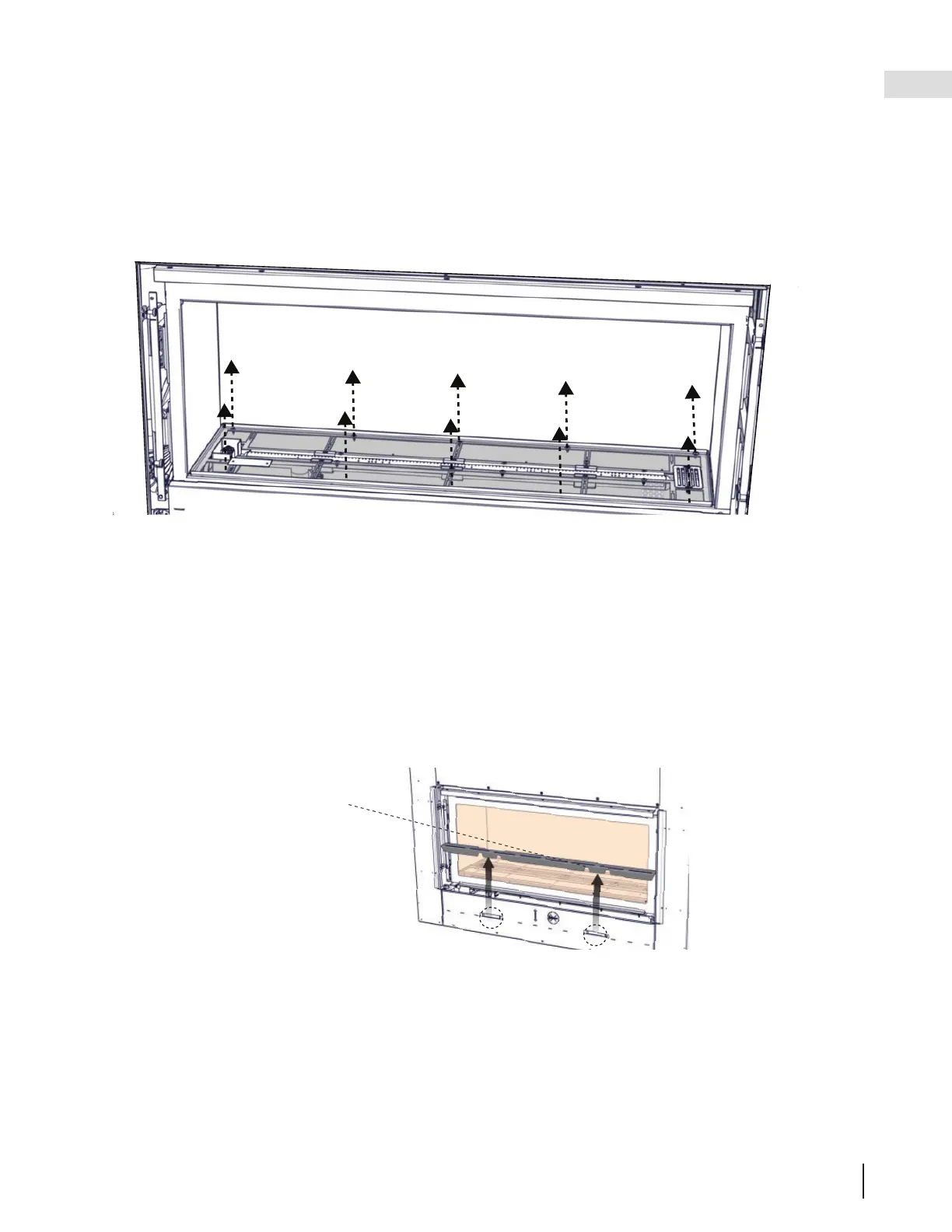

D. Retirez les vis servant à fi xer le plateau de composants décoratifs. Soulevez l’assemblage du brûleur et
retirez-le hors de l’appareil.
LV38-1 Illustré
A. Enlever l’assemblage de l’écran de protection et la porte, référer au section « installation / enlèvement de
la barrière de protection » et « installation / enlèvement de la porte » pour plus de détails.
B. Enlever le plateau et l’assemblage du brûleur, référer la section « enlèvement du brûleur » pour plus de
détails.
C. Enlever la couvercle de la lumière de l’appareil en le faisant coulisser vers le haut hors des attaches de la
couvercle de l’avant.
Couvercle de
controle
13.4 enlèvement de la soupape
