Napoleon Vector Series Installation Manual

W415-2034 / A / 10.18.19
93
exigences minimum d’évacuation
FR

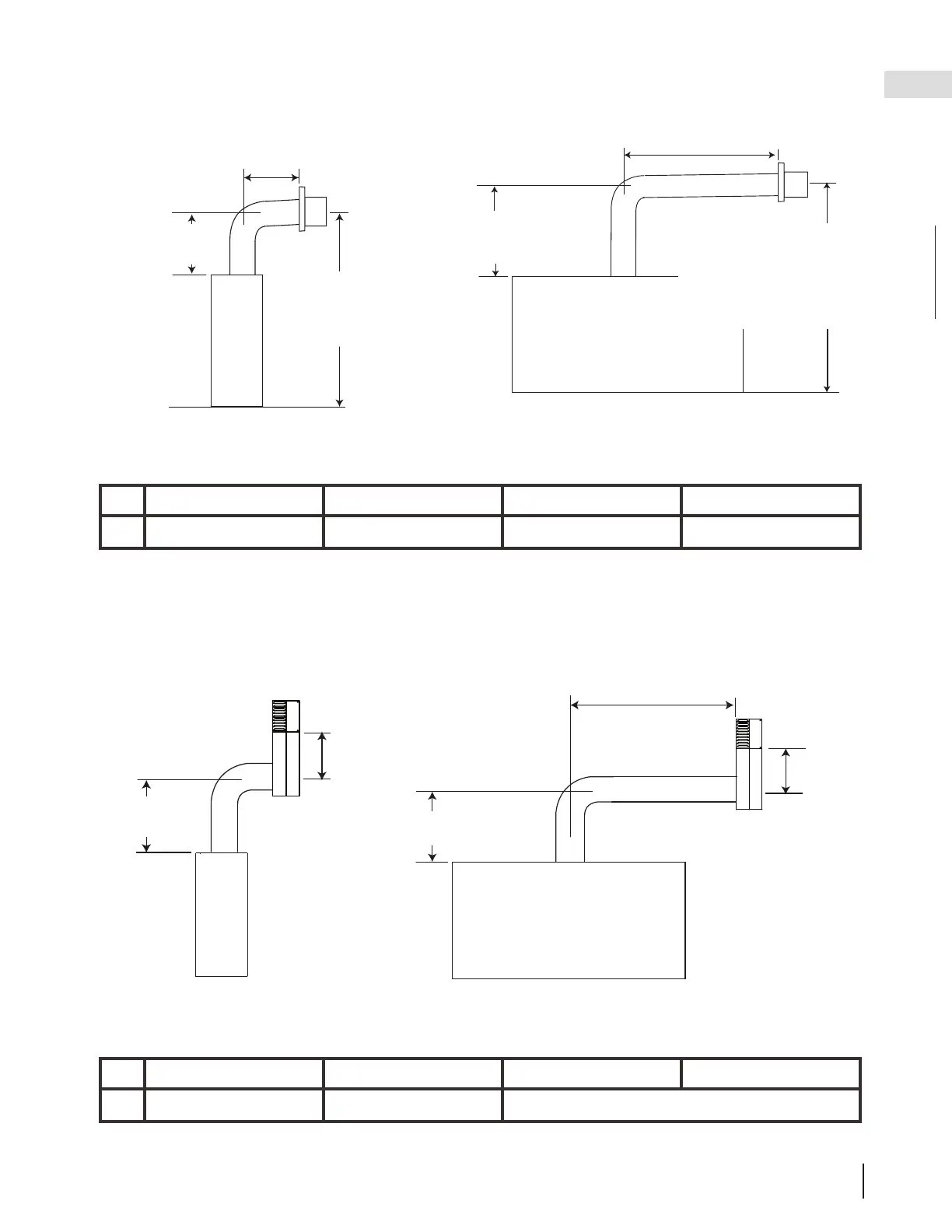

3.1 installations typiques d’évents
LV38-1 LV50-2 LV62 LV74
D
40” (101.6cm) 46 1/2” (118.1cm) N/A*
LV38-1 LV50-2 LV62 LV74
D
40” (101.6cm) 46 1/2” (118.1cm) 52 1/2” (133.4cm) 58 1/2” (148.6cm)
30”
(76.2cm)
LV38-1 & LV50-2: 30” (76.2cm) min
LV62 & LV74N: 48” (121.9cm) min
LV74P: 58” (147,3cm) min
62 3/4"
(159.4cm)
18"
(45.7cm)
UN SEUL CÔTÉ
UN SEUL CÔTÉ
VOIR À TRAVERS
VOIR À TRAVERS
minimum plus la
pente
maximum
minimum
Base du collier d’air
Base du collier d’air
D
12"
(30.5cm)
minimum
au niveau
du sol
30”
(76.2cm) min.
Base du
collier d’air
12"
(30.5cm)
minimum
au niveau
du sol
D
Base du
collier
d’air
LV38-1 & LV50-2: 30” (76.2cm) min
installations particulières d’évents (ensemble périscopique)
Utilisez l’ensemble périscopique afi n de positionner la terminaison au-dessus du niveuau du sol. L’ensemble
périscopique doit être installé de façon à ce que la fente d’air du bas soit située à un minimum de 12 pouces
(30,5cm) au-dessus du niveau du sol. La longueur maximale permise de l’évent est de 10’ (3m) pour un foyer et
8’ (2m) pour un poêle.
*Périscope ne peut pas être utiliser pour les modèles indiquées.
LV38-1 & LV50-2: 62 3/4” (159,4cm)
min plus la pente
LV62 & LV74N: 80 3/4” (205,1cm)
min plus la pente
LV74P: 90 3/4” (230,5cm)
min plus la pente

Napoleon Vector Series Specifications

General

Vent Type	Direct Vent
Burner Material	Stainless Steel
Weight	Varies by model
Model	Vector Series
Fuel Type	Natural Gas or Propane
Viewing Area	Varies by model
Glass Type	Ceramic
Ignition System	Electronic Ignition
Dimensions	Varies by model
Warranty	Limited Lifetime Warranty
Remote Control	Standard (eFIRE remote)
