95
exigences d'évacuation
FR

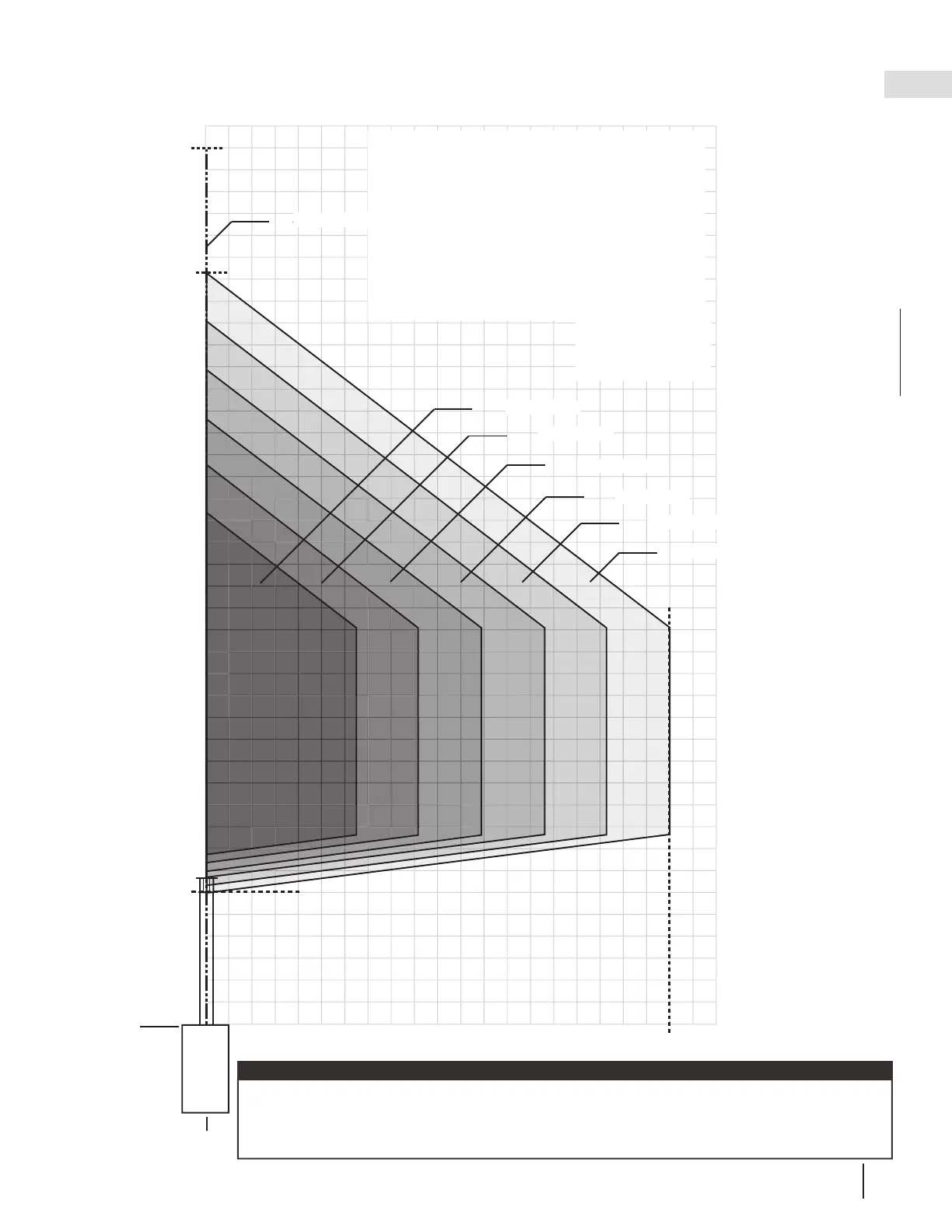

3.4 terminaison verticale (gaz naturel)
10’
10’
15’
15’
20’
20’
30’
40’
5’
5’
6’
0 elbow zone
2 elbow zone
2-3 elbow zone
2-4 elbow zone
2-5 elbow zone
2-6 elbow zone
2-7 elbow zone
0’
0’
Base of
air collar
V+H ≤ 40 ft. (For longer vent runs,
a power vent is required).
H ≤ 20 ft.
V + H are measured from the
centre of vent elbows. Elbows are
considered as 90º.
Two 45º elbows = One 90º elbow.
Zone de coude
Zone de coude
Zone de coude
Zone de coude
Zone de coude
Zone de coude
Zone de coude
Base du
collier
d'air
TOUS LES APPAREILS (GAZ NATUREL SEULEMENT)
V+H≤ 40 ft. (Pour les courses d’évacuation plus
longues, un évent de puissance est nécessaire)
H ≤20 ft.
V + H sont mesurés à partir du centre des coudes
de ventilation. Les coudes sont considérés
comme 90º.
2 45º coude = 1 90º coude.
Une élévation verticale minimale de 6’ (1,83m) tient compte des dimensions minimales pratiques
pour l’enceinte spécifi que de l’appareil et d’une structure minimale de construction. Toutefois,
une élévation verticale minimale plus élevée peut être nécessaire pour conformé aux contraintes
d’application spécifi ques ou aux codes locaux et/ou aux exigences réglementaires.
note:
Référez aux instructions
de GPV/PVA spécifique
à votre appareil pour
d’autres configurations
d’évacuation.
